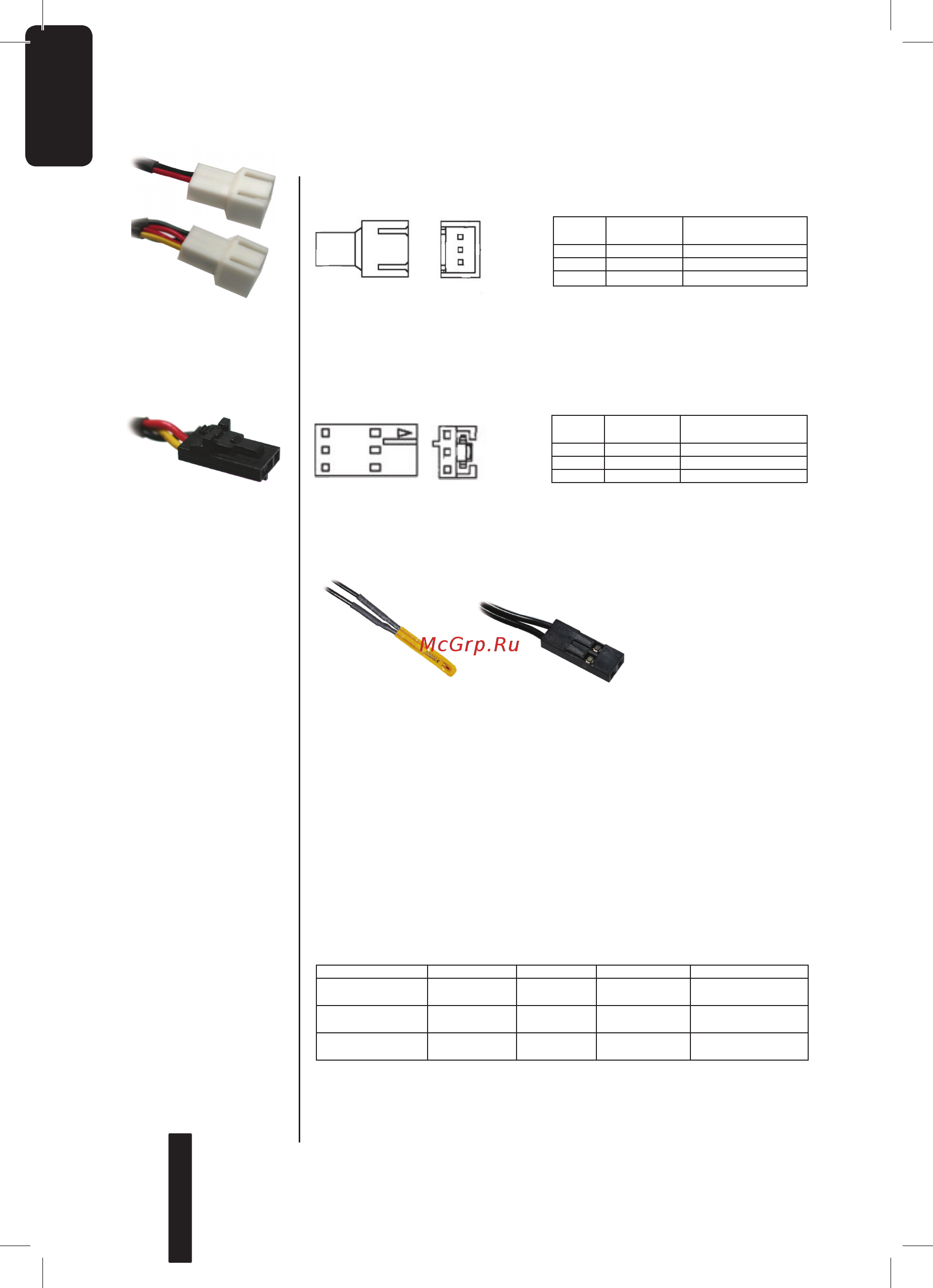

1-3-9.
Разъемы управления скоростью вентилятора
Конта-
ктный
Сигнал 24 AWG (провод)
1 Com Черный
2 +5VDC Красная
3 Сигнал Желтый
1-3-10. Оптимальная система укладки кабеля
- разъемы управления скоростью
вентилятора
Конта-
ктный
Сигнал 24 AWG (провод)
1 Com Черный
2 +5VDC Красная
3 Сигнал Желтый
1-3-11. Оптимальная система укладки кабеля -
термодатчик
ВНИМАНИЕ
Не устанавливайте термодатчик между ЦП и кулером; это
приведет к повреждению термодатчика и, вероятно, к перегреву
ЦП, а также к повреждению ЦП
.
2. Спецификации
2-1 ВХОД
2-1-1 НАПРЯЖЕНИЕ
Название модели Минимальное Номинальное Максимальное Единицы
GE-S800A-D1 90 115~230 264 В переменного
тока rms
GE-S680A-D1 90 115~230 264 В переменного
тока rms
GE-S550A-D1 90 115~230 264 В переменного
тока rms
2-1-2 ЧАСТОТА
47Hz~63Hz
Оптимальная
система укладки
кабеля - разъем
термодатчика
Конта-
кт
ный 1
Конта-
кт
ный 1
10
