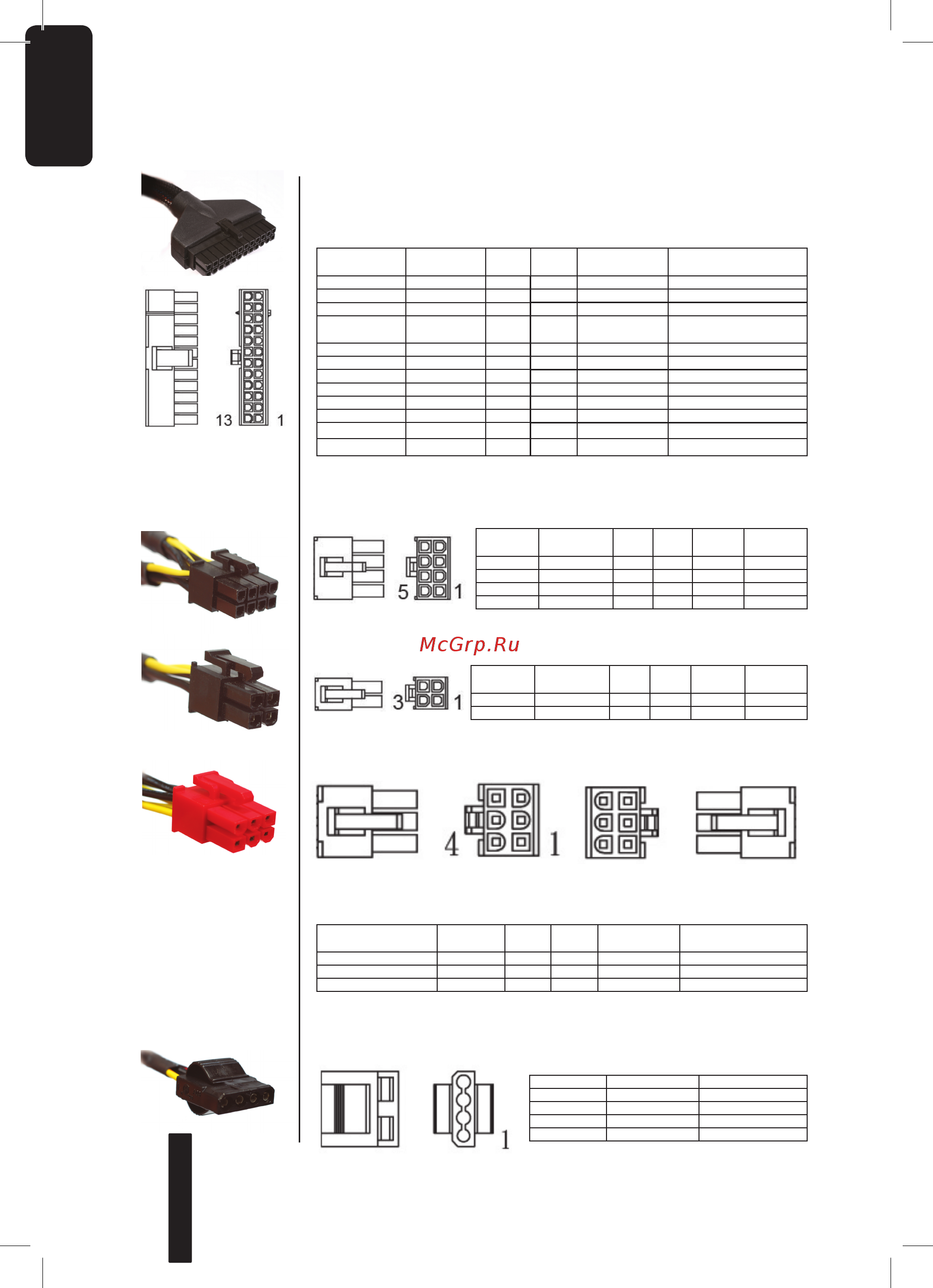

1-3.Разъемы блока питания
1-3-1.
24-контактный разъем основного питания
18AWG
(провод)
Сигнал
Конта-
ктный
Конта-
ктный
Сигнал 18AWG (провод)
Оранжевый +3,3Vdc 13
1
+3,3Vdc Оранжевый
Синий -12Vdc 14
2 +3,3Vdc Оранжевый
Черный COM 15
3 COM Черный
Зеленый
(22AWG)
PS-ON 16
4 +5Vdc Красная
Черный COM 17
5 COM Черный
Черный COM 18
6 +5Vdc Красная
Черный COM 19
7 COM Черный
20
8 POK Серый (22 AWG)
Красная +5Vdc 21
9 +5VSB Фиолетовый
Красная +5Vdc 22
10 +12V1dc Желтый
Красная +5Vdc 23
11 +12V1dc Желтый
Черный COM 24
12 +3,3Vdc Оранжевый
1-3-2. Разъем питания ЦП +12 В
8 контактный 12V+
18AWG
(провод)
Сигнал
Конта-
ктный
Конта-
ктный
Сигнал 18AWG
(провод)
Желтый
+12V2DC
5 1 COM Черный
Желтый
+12V2DC
6 2 COM Черный
Желтый
+12V2DC
7 3 COM Черный
Желтый
+12V2DC
8 4 COM Черный
4 контактный 12V+
18AWG
(провод)
Сигнал
Конта-
ктный
Конта-
ктный
Сигнал 18AWG
(провод)
Желтый +12V2DC
3 1 COM Черный
Желтый +12V2DC 4 2 COM Черный
1-3-3. Разъем питания PCI Express +12 В
Разъем оптимальной системы укладки кабеля для PCI-Express
на моделях Odin GT, PRO для подключения к блоку питания (для
разных шин 12 В используются красный и синий разъемы)
18AWG (провод) Сигнал
Конта-
ктный
Конта-
ктный
Сигнал 18AWG (провод)
Черный COM
4 1 12V1DC Желтый
Черный COM 5 2 12V1DC Желтый
Черный COM 6 3 12V1DC Желтый
1-3-4.
Оптимальная система укладки кабеля -
кабель питания периферийных устройств
с разъемом для дисковода гибких дисков
Контактный
Сигнал 18AWG (провод)
1 +12V4DC Желтый
2 COM Черный
3 COM Черный
4 +5VDC Красная
8
