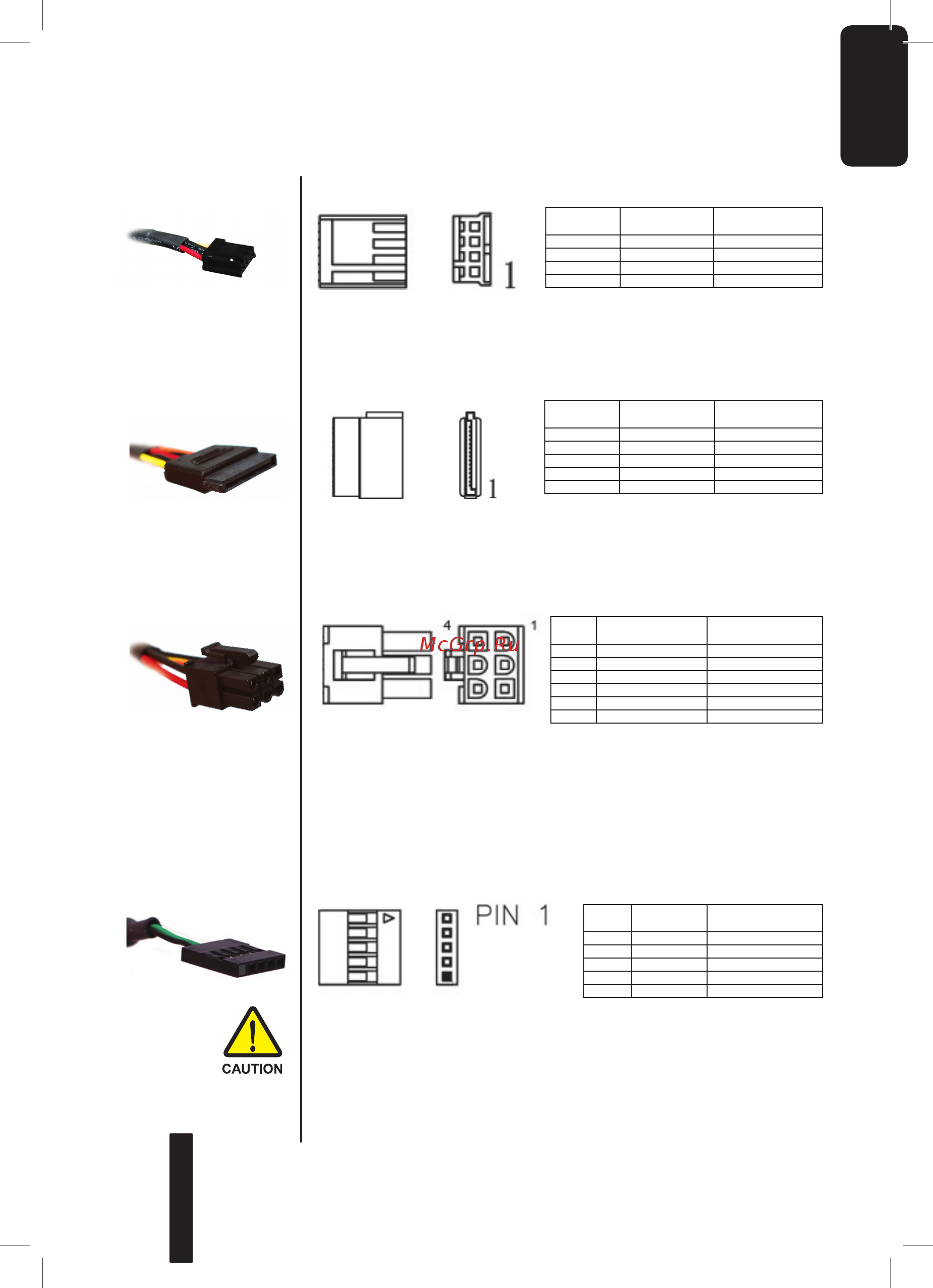

1-3-5.
Кабель с разъемом для дисковода гибких дисков
Контактный Сигнал 18AWG
(провод)
1 +5VDC Красная
2 COM Черный
3 COM Черный
4 +12V4DC Желтый
1-3-6. Кабель питания периферийных устройств
с разъемом для жестких дисков S-ATA
Контактный
Сигнал 18AWG
(провод)
1 +3,3 VDC Оранжевый
2 COM Черный
3 +5VDC Красная
4 COM Черный
5 +12V4DC Желтый
1-3-7. Оптимальная система укладки кабеля -
кабель питания периферийных устройств
с разъемом для жестких дисков SATA
Конта-
ктный
Сигнал 18AWG (провод)
1 +12 VDC Желтый
2 COM Черный
3 +5VDC Красная
4 COM Черный
5 +3,3VDC Оранжевый
6 NC NC
1-3-8. Разъем линии передачи данных USB
Только для блока питания серии ODIN GT. Описание подключения
разъема линии передачи данных USB к USB-порту материнской
платы или использования преобразователя USB для
подключения задней панели входов/выходов см. в руководстве
пользователя материнской платы.
Конта-
ктный
Сигнал 20AWG
(провод)
1
2
Данные -
Белый
3
Данные +
Зеленый
4
Заземление
Черный
5
При неправильном подключении разъемов могут сгореть
материнская плата и другие компоненты. Обязательно следуйте
инструкциям руководства. Перепроверьте, соответствует ли
цвет определения контакта с цветом, указанным в руководстве
пользователя материнской платы
.
Русский
9
