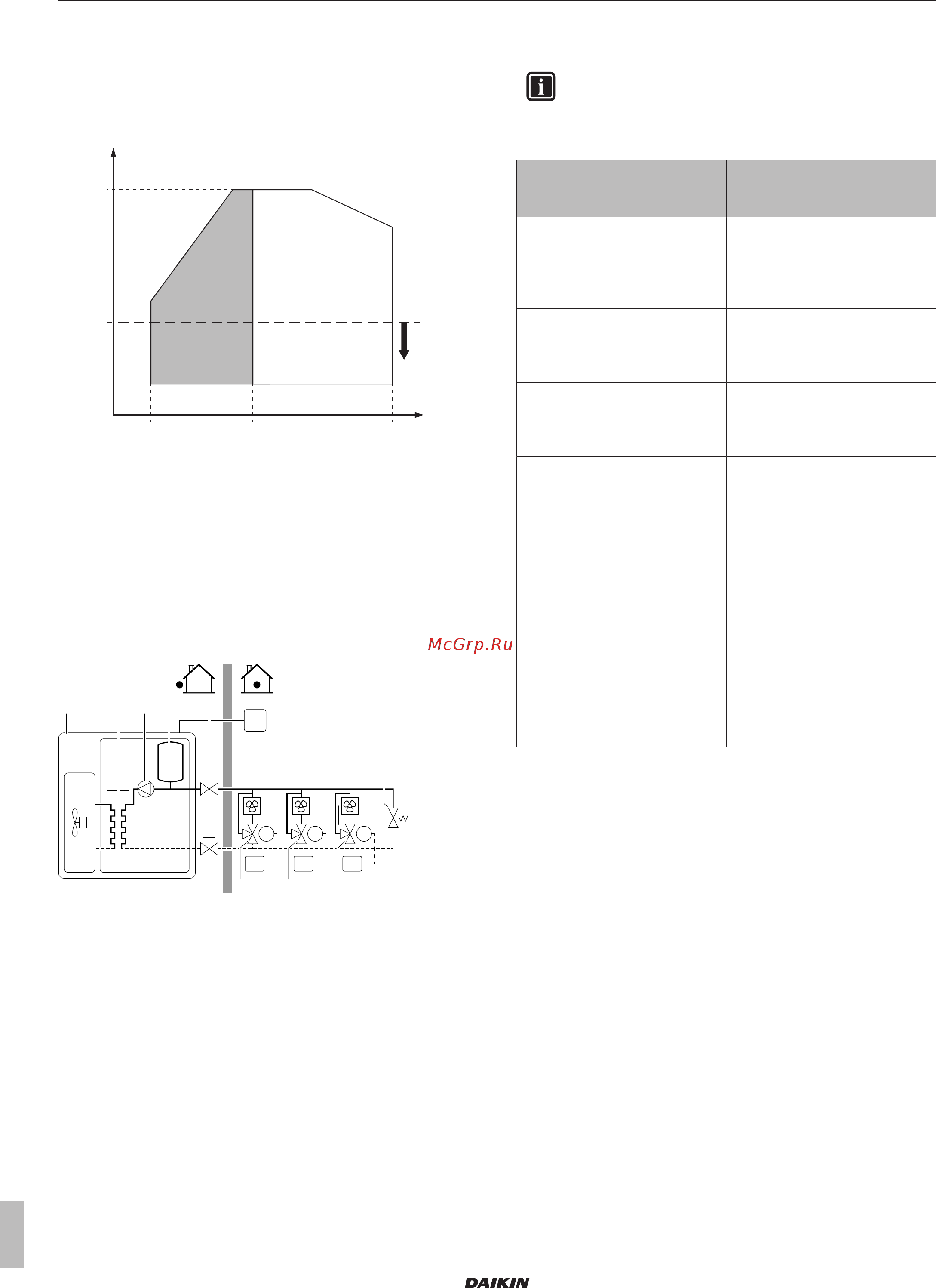

4 Информация об агрегатах и дополнительном
оборудовании
Справочное руководство для монтажника и пользователя
10
EWAQ016~064CAW + EWYQ016~064CAW
Моноблочный чиллер с воздушным охлаждением
4P497339-1 – 2018.04
C Зона работы на охлаждение
D Защитите систему от замерзания установкой
дополнительного ленточного нагревателя на
трубопровод циркуляции воды или заполнением
системы раствором гликоля.
Glycol Гликоль
Обогрев
C
0
35
25
5
–15
5 (EWC) 20 25 35 50
LWC
T
A
A B
T
A
Температура окружающей среды (°Cпо сухому
термометру)
LWC Температура воды на выходе из конденсатора (°C)
EWC Температура воды на входе в конденсатор (°C)
A Зона работы на обогрев
B Рабочий диапазон со стандартным количеством воды
C Защитите систему от замерзания установкой
дополнительного ленточного нагревателя на
трубопровод циркуляции воды или заполнением
системы раствором гликоля.
Glycol Гликоль
4.5 Компоновка системы
RC
RT1
M1
RT2
M2
RT3
M3
FC1 FC2 FC3
a b c e
e f
i
f f
g
d
a Наружный блок
b Рамный теплообменник
c Расширительный бак
d Насос
e Запорный клапан
f Электроприводной клапан
g Байпасный клапан
FC1…3 Фанкойл (приобретается по месту установки)
RC Пульт дистанционного управления
RT1…3 Термостат помещения
4.6 Комбинации агрегатов и
дополнительного оборудования
4.6.1 Как сочетаются блоки и
дополнительное оборудование
Этот моноблочный чиллер с воздушным охлаждением можно
комбинировать с фанкойлами. Система рассчитана на
применение только хладагента R410A.
4.6.2 Возможное дополнительное
оборудование для наружного агрегата
ИНФОРМАЦИЯ
Наименования доступного на данный момент
дополнительного оборудования см. в инженерно-
технических данных.
Дополнительное
оборудование,
устанавливаемое на заводе
Описание
Гидравлический блок (N) В комплектацию N входят реле
расхода, фильтр, запорные
клапаны, порты давления,
спускной и наполнительный
клапан.
Гидравлический блок (P) Комплектация идентична N
плюс насос, расширительный
бак, защитный клапан,
манометр.
Насос высокого статического
давления (Н)
Аналогичен P, но может
работать в установках с
высоким падением давления в
гидросистеме.
Ленточный нагреватель
трубопровода (—H—)
Ленточный нагреватель
трубопровода циркуляции
воды обеспечивает обогрев в
целях предотвращения
замерзания воды,
находящейся в системе, в
периоды простоя блока во
время зимы.
Дополнительное оборудование
для низкотемпературного
охлаждения (B— —)
Производится охлаждение
гликолевого раствора (этилен-
или пропиленгликоль+вода)
до –10°C.
Низкотемпературное
охлаждение + ленточный
нагреватель трубопровода
циркуляции воды (BH—)
Комбинация
двухвышеупомянутых
комплектов дополнительного
оборудования.
Заказываемые вместе с блоком комплекты дополнительного
оборудования поставляются в отдельной упаковке вместе с
руководствами по ним.
Пульт дистанционного управления (EKRUAHTB)
Второй пульт дистанционного управления для управления
блоком из двух мест.
Нагрузочная плата (EKRP1AHTA)
Чтобы управлять потреблением электроэнергии с помощью
цифровых входов, необходимо установить нагрузочную плату.
Нагрузочная плата служит для того, чтобы дистанционно
▪ включать и выключать блок;
▪ выбирать охлаждение или нагрев;
▪ подавать сигнал на включение и выключение с термостата.
Порядок установки изложен в руководстве по монтажу
нагрузочной платы и приложении для дополнительного
оборудования.
Комплект электронного манометра (BHGP26A1)
Служит для отслеживания давления в системе циркуляции
хладагента.
Адаптер внешнего управления (DTA104A62)
Для подачи команд с помощью внешнего входного сигнала от
централизованной системы управления можно использовать
адаптер внешнего управления. Это позволяет подавать
