3 Информация о блоке
Справочное руководство для монтажника и пользователя
8
EWAQ016~064CAW + EWYQ016~064CAW
Моноблочный чиллер с воздушным охлаждением
4P497339-1 – 2018.04
Для монтажника
3 Информация о блоке
3.1 Общее представление:
Информация о блоке
В этом разделе рассказывается о том, что нужно сделать после
доставки ящика с наружным блоком к месту установки.
Вот какие сведения здесь изложены:
▪ Как распаковать наружный блок и обращаться с ним
▪ Как снять с блока принадлежности
Соблюдайте следующие меры предосторожности:
▪ Непосредственно после доставки агрегат необходимо
проверить на предмет повреждений. Обо всех повреждениях
следует незамедлительно сообщить представителю
компании-перевозчика.
▪ Старайтесь доставить агрегат как можно ближе к месту
монтажа, не извлекая его из упаковки — это сведет к
минимуму вероятность механических повреждений при
транспортировке.
▪ При перемещении блока необходимо иметь ввиду
следующее:
Хрупкий блок требует осторожного обращения.
Не переворачивайте блок во избежание повреждения
компрессора.
▪ Заранее наметьте путь, по которому будете заносить блок в
помещение.

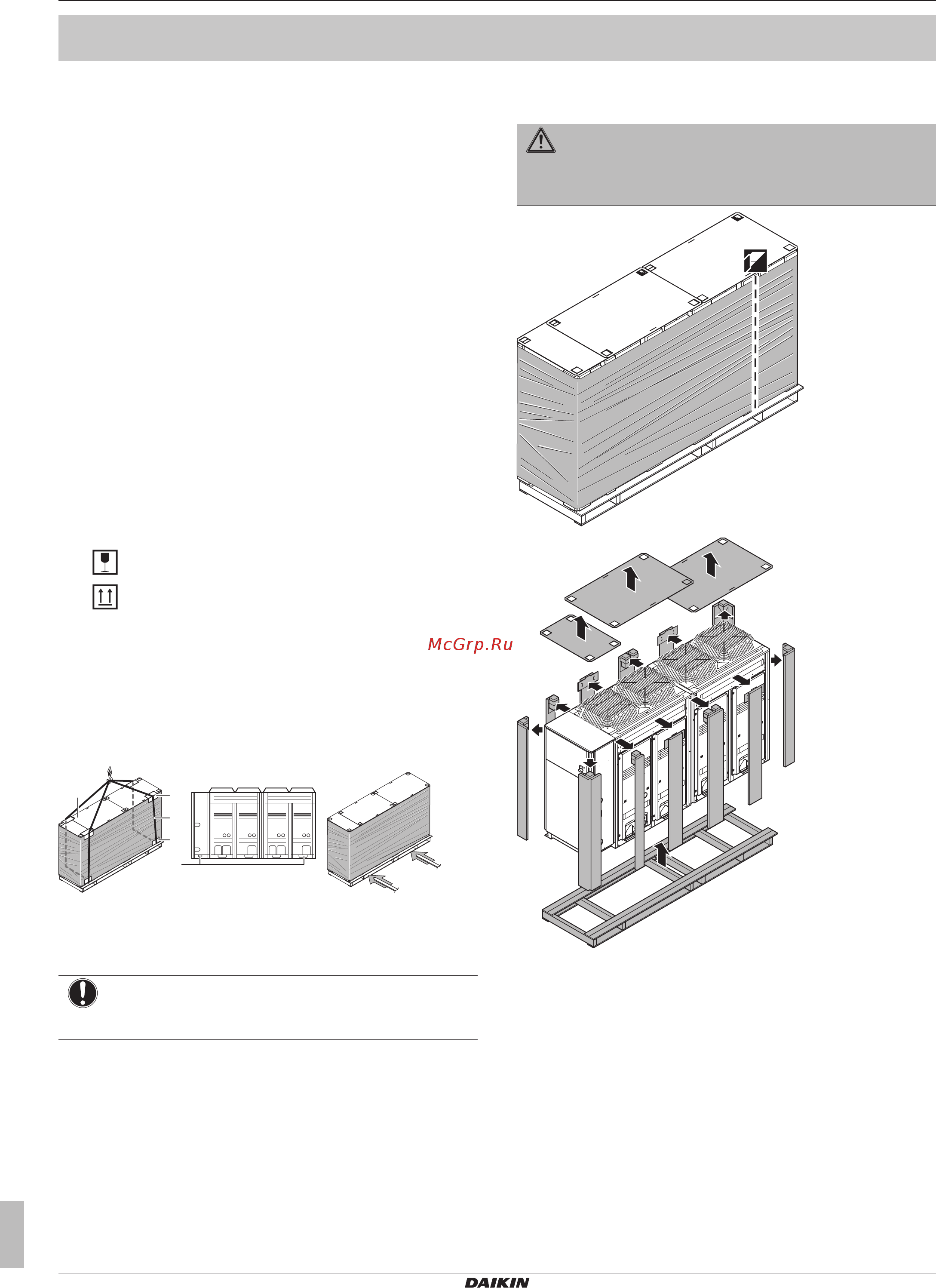

▪ Поднимать блок желательно лебедкой, закрепив его на 2-х
стропах длиной не менее 8м, как показано на рисунке ниже.
Блок необходимо защитить от повреждений, уложив
прокладки в местах контакта со стропами; также обращайте
внимание на положение центра тяжести блока.
e
d
a
c
c
b
a Упаковочный материал
b Стропа
c Прокладка
d Отверстие
e Вилочный погрузчик
ПРИМЕЧАНИЕ
Используйте стропы шириной ≤20 мм, способные
выдержать вес блока.
▪ Вилочный погрузчик можно использовать для
транспортировки только до тех пор, пока блок находится на
своей палете, как показано выше.
3.2 Наружный блок
3.2.1 Распаковка наружного блока
Снимите упаковку с блока:
▪ Удаляя термоусадочную пленку с помощью резака, будьте
аккуратны, чтобы не повредить блок.
▪ Удалите 4 винта, которыми блок прикреплен к палете.
ПРЕДУПРЕЖДЕНИЕ
Полиэтиленовые упаковочные мешки необходимо
разрывать и выбрасывать, чтобы дети не могли ими
играть. Возможная опасность: удушье.
3.2.2 Как снять принадлежности с наружного
блока
Проверьте комплектацию блока принадлежностями.
