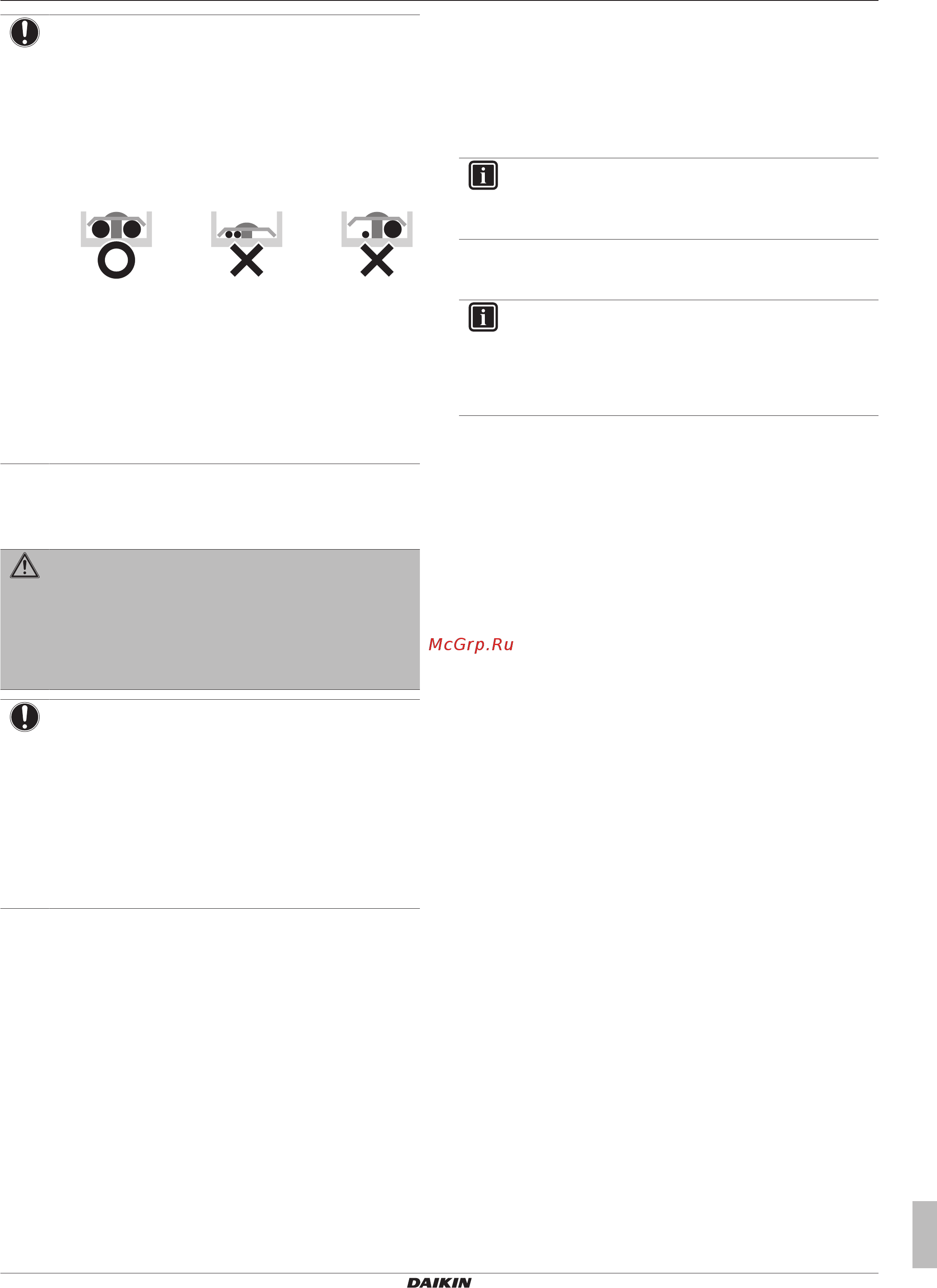

2 Информация о документации
Справочное руководство для монтажника и пользователя
7
EWAQ016~064CAW + EWYQ016~064CAW
Моноблочный чиллер с воздушным охлаждением
4P497339-1 – 2018.04
ПРИМЕЧАНИЕ
Меры предосторожности при прокладке
электропроводки питания:
▪ Не подключайте к клеммной колодке
электропитания провода разной толщины (люфт в
контактах электропроводки питания может вызвать
избыточный нагрев).
▪ Подключать провода одинаковой толщины следует,
как показано на рисунке ниже.
▪ Подсоедините провод электропитания и надежно
зафиксируйте его во избежание воздействия
внешнего давления на клеммную колодку.
▪ Для затяжки винтов клемм используйте
соответствующую отвертку. Отвертка с маленькой
головкой повредит головку и сделает адекватную
затяжку невозможной.
▪ Излишнее затягивание винтов клемм может
привести к их поломке.
Во избежание помех силовые кабели следует проводить не
ближе 1 метра от телевизоров или радиоприемников. При
определенной длине радиоволн расстояния в 1 метр может
оказаться недостаточно.
ПРЕДУПРЕЖДЕНИЕ
▪ По окончании всех электротехнических работ
проверьте надежность крепления каждой
электродетали и каждой клеммы внутри блока
электродеталей.
▪ Перед запуском агрегата убедитесь, что все крышки
закрыты.
ПРИМЕЧАНИЕ
Применимо только в случае трехфазного питания и
пуска компрессора посредством ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ.
Если существует вероятность обратной фазы после
мгновенного отключения питания и подачи и
отключения напряжения в ходе работы системы,
подключите в определенном месте цепь защиты
обратной фазы. Работа устройства в обратной фазе
может послужить причиной поломки компрессора и
других компонентов.
2 Информация о
документации
2.1 Информация о настоящем
документе
ИНФОРМАЦИЯ
Проверьте, есть ли у пользователя печатная версия
документации, которую нужно хранить в справочных
целях на будущее.
Целевая аудитория
Уполномоченные монтажники + конечные пользователи
ИНФОРМАЦИЯ
Данное устройство может использоваться
специалистами или обученными пользователями в
магазинах, на предприятиях легкой промышленности,
на фермах, либо неспециалистами для коммерческих
нужд.
Комплект документации
Настоящий документ является частью комплекта документации.
В полный комплект входит следующее:
▪ Общие правила техники безопасности:
▪ Меры предосторожности, с которыми необходимо
ознакомиться, прежде чем приступать к монтажу
▪ Формат: Документ (в ящике с наружным блоком)
▪ Руководство по монтажу и эксплуатации наружного
блока:
▪ Инструкции по монтажу и эксплуатации
▪ Формат: Документ (в ящике с наружным блоком)
▪ Справочное руководство для монтажника и
пользователя:
▪ Подготовка к монтажу, справочная информация,…
▪ Подробные пошаговые инструкции и справочная
информация для стандартного и расширенного
использования
▪ Формат: оцифрованные файлы, размещенные по адресу:
http://www.daikineurope.com/support-and-manuals/product-
information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
доступны через корпоративную сеть Daikin (требуется
авторизация).
