5. Устройство изделия

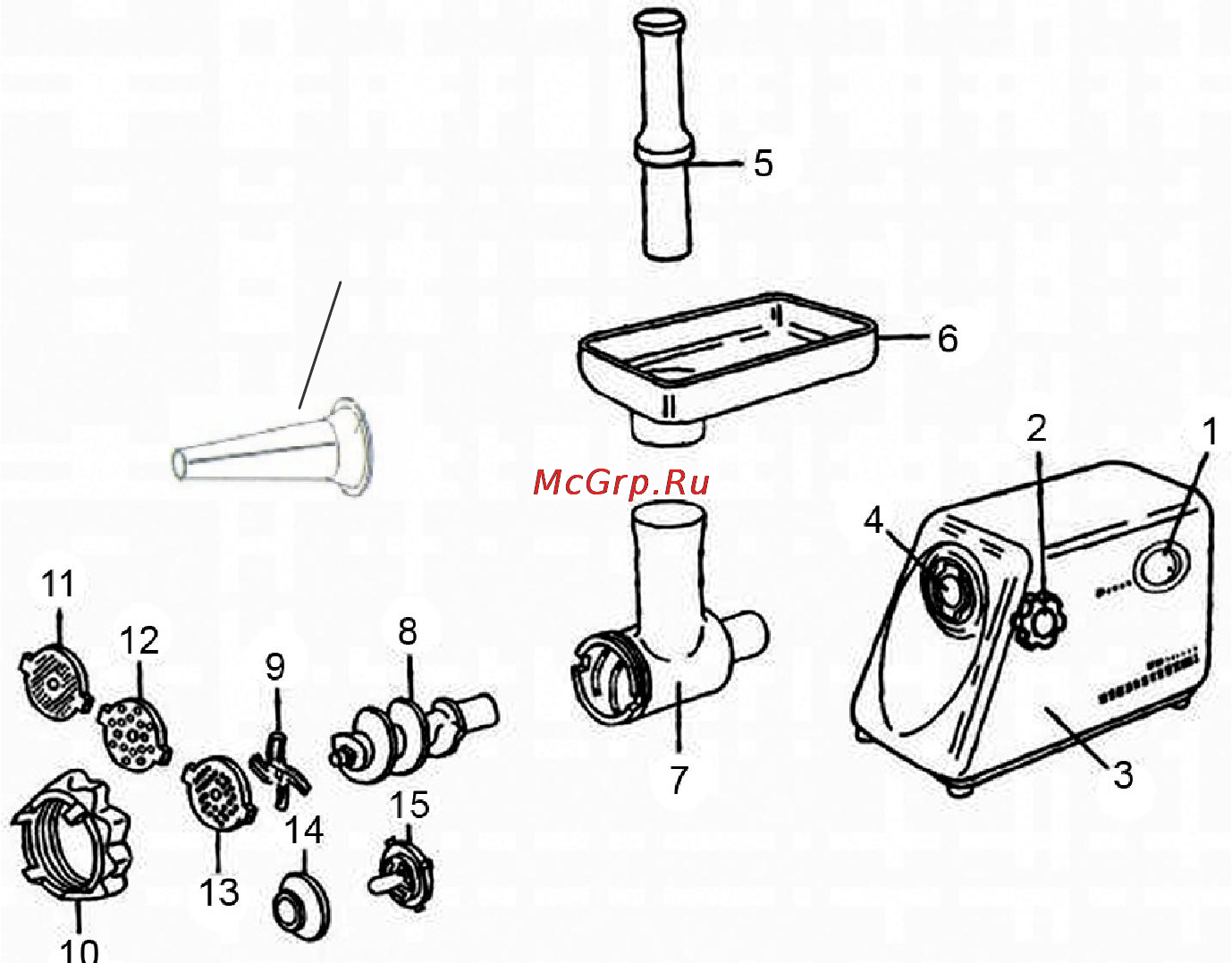

5.1. Электромясорубка (Рис. 1) состоит из двух основных частей:

привода и приставки-мясорубки. Привод оснащён электродвигателем с

редуктором, переключателем и шнуром питания. На выходе редуктора имеется

стыковочный узел для установки приставок.

1. Переключатель.

9. Нож.

2. Ручка-фиксатор.

10. Гайка зажимная.

3. Корпус привода.

11. Решётка (диск) тонкой нарезки.

4. Отверстие для установки приставки.

12. Решётка (диск) грубой нарезки.

5. Толкатель.

13. Решётка (диск) средней нарезки.

6. Чаша приёмная.

14-15. Насадки для “куббе”.

7. Корпус приставки-мясорубки (головка).

16. Насадка для набивания колбас.

8. Шнек (подающий винт).

Рис.

5.2. Положения клавиши переключателя:

- Вкл. (ON) - нажата правая сторона клавиши;

- Выкл. (OFF) - клавиша находится в среднем положении;

- Реверс (REV) - нажата левая сторона клавиши.
