Liberton LMG 202 [6/22] Будова виробу

1. Перемикач.

9. Ніж.

2. Ручка-фіксатор.

10. Гайка затискна.

3. Корпус приводу.

11. Решітка (диск) тонкої нарізки.

4. Отвір для встановлення приставки.

12. Решітка (диск) грубої нарізки.

5. Штовхач.

13. Решітка (диск) середньої нарізки.

6. Чаша приймальна.

14-15. Насадки для “куббе”.

7. Корпус приставки-м’ясорубки (головка).

16. Насадка для набивання ковбас.

8. Шнек (подаючий гвинт).

5. Будова виробу

5.1. Електром’ясорубка (Рис. 1) складається з двох основних частин:

приводу і приставки-м’ясорубки. Привод оснащений електродвигуном

з редуктором, перемикачем і шнуром живлення. На виході редуктора є

стикувальний вузол для встановлення приставок.

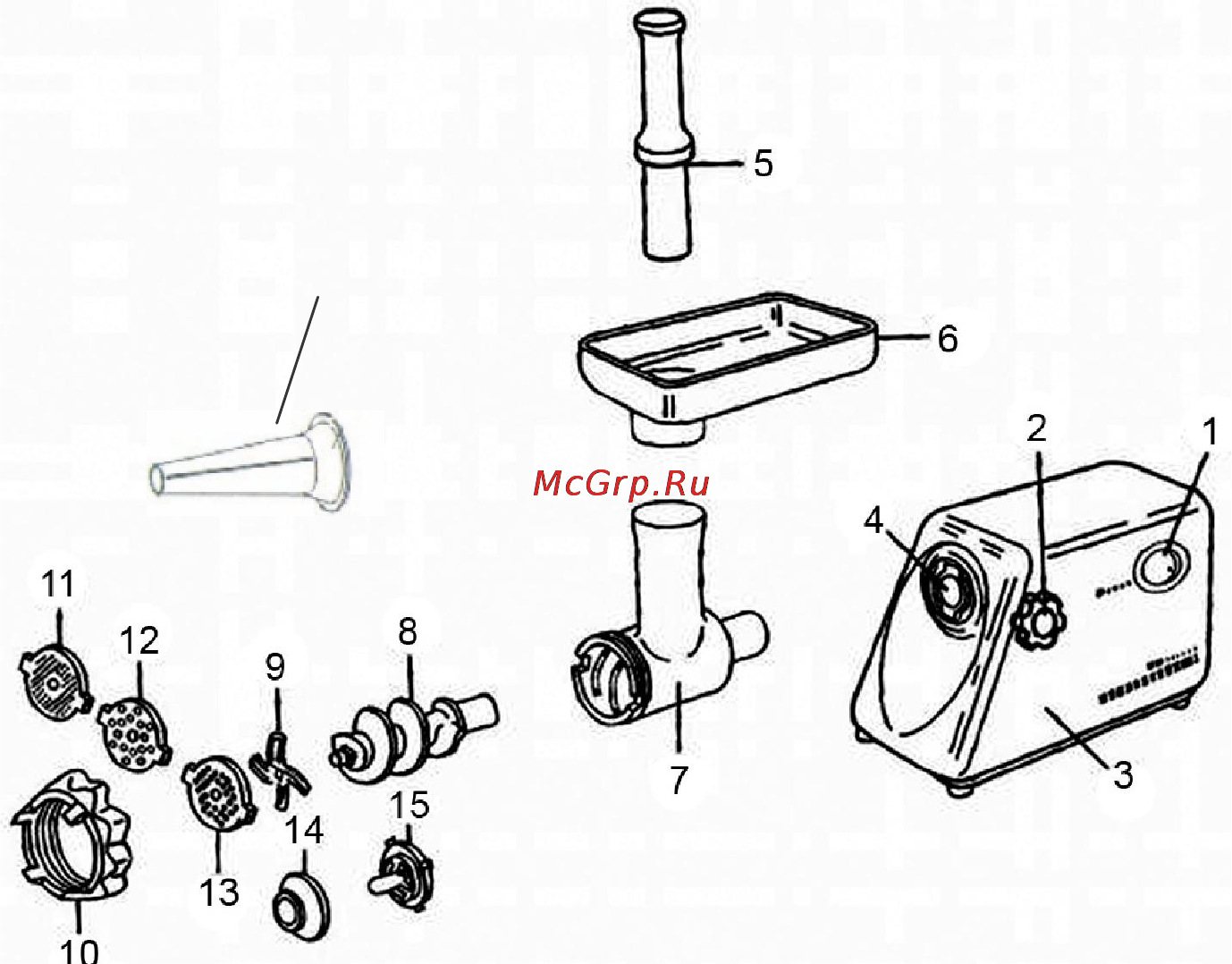

Рис. 1

5.2. Положення клавіші перемикача:

- Вкл. (ON) - натиснута права сторона клавіші;

- Викл. (OFF) - клавіша знаходиться у середньому положенні;

- Реверс (REV) - натиснута ліва сторона клавіші.
