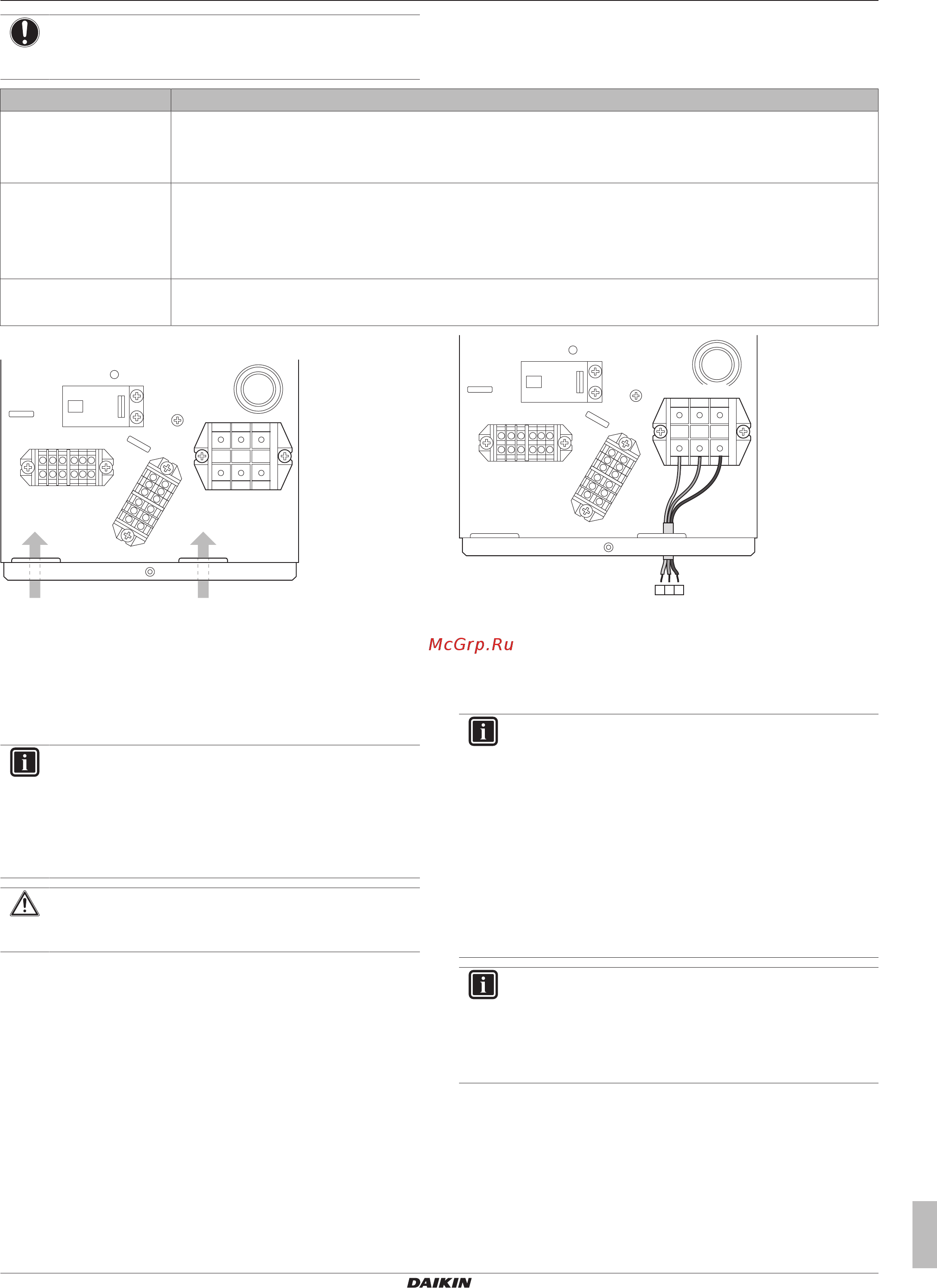

4 Монтаж
Руководство по монтажу
11
EWAQ+EWYQ004+005BAVP
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492492-1 – 2017.06
ПРИМЕЧАНИЕ
Расстояние между кабелями высокого и низкого
напряжения должно составлять не менее 25мм.
Проводка Допустимые кабели (зависят от установленных опций)
a
Низкое напряжение
▪ Интерфейс пользователя
▪ Соединительный кабель к блоку управления EKCB07CAV3
▪ Дистанционный наружный датчик (опция)
b
Высокое напряжение
▪ Обычный источник электропитания
▪ Источник электропитания по льготному тарифу
▪ Запорный клапан (приобретается на месте)
▪ Контроль режимов охлаждения/нагрева помещения
c
Электропитание
▪ Электропитание
3 Внутри блока проложите кабели следующим образом:
a b
a Проводка низкого напряжения
b Проводка высокого напряжения и основное
электропитание
4 Убедитесь в том, что кабель НЕ соприкасается с острыми
кромками.
5 Установите крышку распределительной коробки.
ИНФОРМАЦИЯ
При монтаже с использованием приобретенных
отдельно или дополнительных кабелей предусмотрите
кабель достаточной длины. Это позволяет легко
снимать/переставлять распределительную коробку и
получать доступ к другим компонентам во время
обслуживания.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
4.4.2 Подключение основного источника
питания
1 Выполните подключение к сетевому электропитанию.
1 2 3
X4M
2 31
1 GND
2 L
3 N
4.4.3 Подключение интерфейса
пользователя
ИНФОРМАЦИЯ
▪ Если блок управления EKCB07CAV3 НЕ входит в
состав системы, подсоедините интерфейс
пользователя непосредственно к наружному
агрегату.
▪ Он также может быть подсоединен к блоку
управления EKCB07CAV3, если последний
предусмотрен в системе. Для этого подсоедините
интерфейс пользователя к клеммам блока
управления X2M/20+21, а затем подсоедините блок
управления к наружному агрегату, соединив
клеммы X2M/20+21 с клеммами наружного агрегата
X5M/1+2.
ИНФОРМАЦИЯ
Подробное описание порядка подключения
интерфейса пользователя к блоку управления
приведено в руководстве по применению для
установщика и руководстве по монтажу блока
управления.
