4 Монтаж
Руководство по монтажу
7
EWAQ+EWYQ004+005BAVP
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492492-1 – 2017.06
>250/400
>300
>250/400
(mm)
a
a Максимальная высота снежного покрова

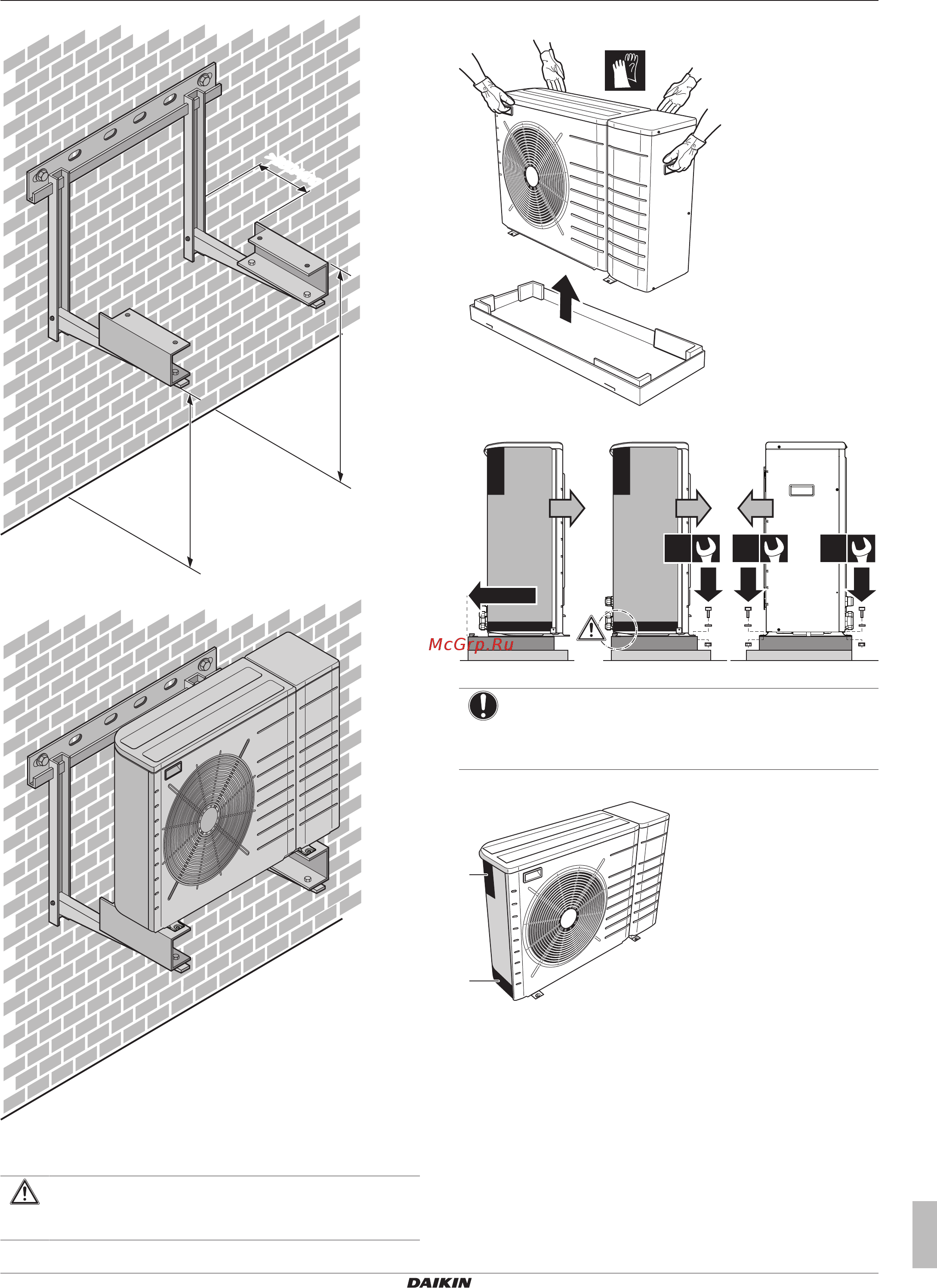

4.2.2 Установка наружного агрегата
ПРЕДОСТЕРЕЖЕНИЕ
НЕ снимайте защитный картон до окончательной
установки агрегата.
1 Поднимите наружный агрегат.
2 Установите наружный агрегат следующим образом:
1
1×
3
1×
2
1×
4
a
a a
a Воздуховыпускное отверстие
ПРИМЕЧАНИЕ
Должным образом выровняйте блок по горизонтали.
Убедитесь в том, что задняя сторона блока НЕ
выступает.
3 Снимите защитный картон и инструкции.
b
a
a Защитный картон
b Инструкции
