4 Монтаж
Руководство по монтажу
6
EWAQ+EWYQ004+005BAVP
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492492-1 – 2017.06
ОПАСНО! РИСК ОЖОГОВ
8×
1
2
4.1.2 Открытие крышки распределительной
коробки наружного агрегата
3×
4.2 Монтаж наружного агрегата

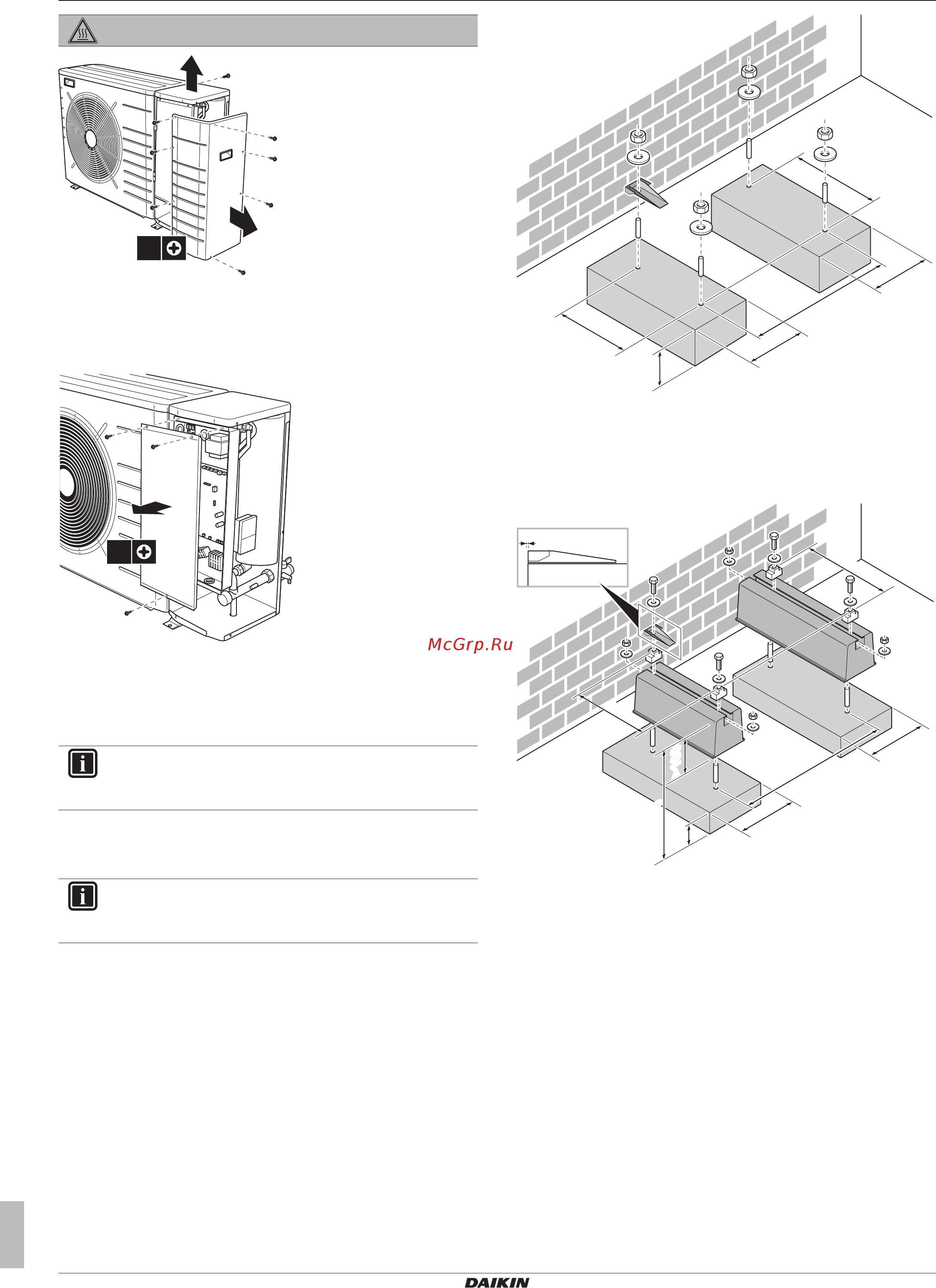

4.2.1 Подготовка монтажной конструкции
ИНФОРМАЦИЯ
По поводу информации о доступных опциях обратитесь
к своему дилеру.
Если агрегат устанавливается прямо на полу, подготовьте 4
комплекта анкерных болтов M8 или M10, гаек и шайб
(приобретаются по месту установки) следующим образом:
ИНФОРМАЦИЯ
Максимальная высота верхней выступающей части
болтов составляет 15мм.
283
<100
(mm)
<100
330
>300
740
В любом случае обеспечьте зазор между блоками не менее
300мм. Кроме того, убедитесь в том, что блок расположен как
минимум на 100 мм выше предполагаемого максимального
уровня поверхности снежного покрова.
(mm)
<150
<150
a
330
>300
283
740
0 mm
>100
a Максимальная высота снежного покрова
Блок можно устанавливать на кронштейнах на стене:
