EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW51587-1A
Инструкция по монтажу
20
Порядок действий
Чтобы изменить одну или несколько местных настроек,
необходимо выполнить следующие действия.

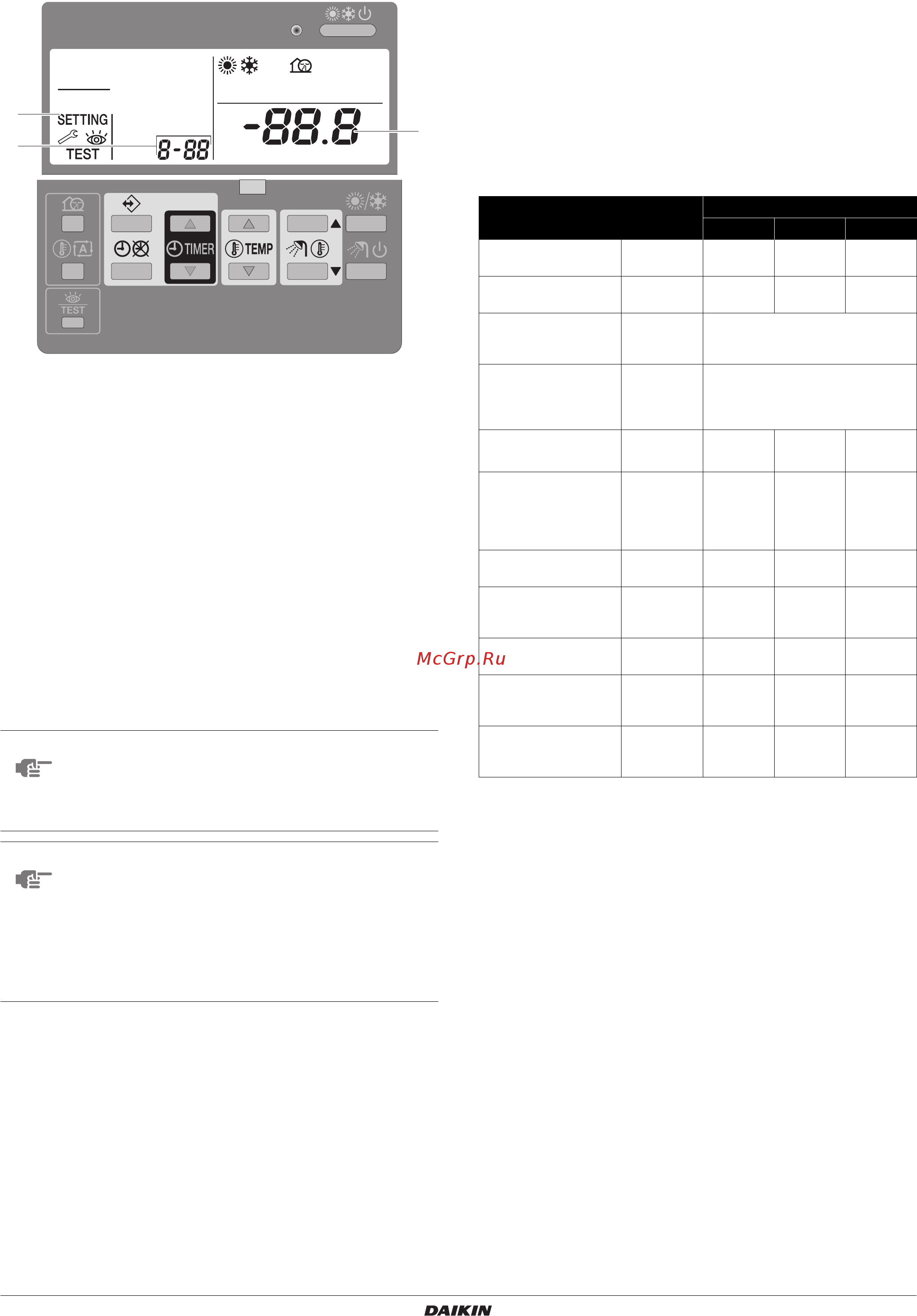

1 Нажмите и удерживайте в течение не менее 5 секунд
кнопку z, чтобы войти в режим настройки.
Будет отображен символ $ (3). Будет отображен код
выбранной местной настройки ; (2), а справа от него —
ее заданное значение - (1).
2 Нажимайте кнопку bgi, чтобы выбрать первый код
нужной местной настройки.
3 Нажимайте кнопку bgj, чтобы выбрать второй код
нужной местной настройки.
4 Нажимайте кнопки pfi и pfj, чтобы изменять
заданное значение выбранной местной настройки.
5 Сохраните новое значение, нажав кнопку pr.
6 Повторите действия со 2 по 4, чтобы по необходимости
изменить другие местные настройки.
7 Закончив, нажмите кнопку z, чтобы выйти из режима
настройки
.
Подробное описание
[0] Уровень доступа пользователя
При необходимости некоторые кнопки интерфейса можно
сделать недоступными для пользователя.
Устанавливаются три уровня доступа (см. таблицу ниже).
Переключение между уровнем 1 и уровнями 2/3
осуществляется одновременным нажатием кнопок pfi и
pfj и немедленно следом за ними s и ba и удержанием
всех 4 кнопок в нажатом положении в течение не менее 5
секунд (в нормальном режиме). Обратите внимание на то, что
при этом индикация на интерфейсе пользователя отсутствует.
Когда выбран уровень 2/3, фактический уровень доступа — 2
или 3 — определяется местной настройкой [0-00].
ПРИМЕЧАНИЕ
Изменения каждой местной настройки
сохраняются только по нажатию кнопки pr.
Переход к коду другой местной настройки или
нажатие кнопки z приведет к отмене внесенных
изменений.
ПРИМЕЧАНИЕ
■ Перед отправкой всем местным настройкам
были присвоены значения, указанные в
"Таблица местных настроек" на странице 23.
■ После выхода из режима настройки на
жидкокристаллическом дисплее интерфейса
пользователя может появиться символ «88»
— во время его отображения происходит
самоинициализация агрегата.
2
3
1
Кнопка
Уровень доступа
1 2 3
Кнопка включения/
выключения
o
работает работает работает
Кнопка изменения
режима работы
h/c
работает работает работает
Кнопка нагрева воды
для бытового
потребления
w
– Недоступно –
Кнопка установки
температуры воды
для бытового
потребления
wbi
wbj
– Недоступно –
Кнопки установки
температуры
bgi
bgj
работает работает работает
Кнопки установки
времени
pf
i
pf
j
работает
Кнопка
программирования
<
работает
Кнопка включения/
выключения таймера
расписания
pr
работает работает
Кнопка тихого
режима
s
работает
Кнопка зависимого
от погоды заданного
значения
ba
работает
Кнопка диагностики/
проверочного
режима
z
работает
