Инструкция по эксплуатации
3
ERAP110~170MBYNN
Компрессорно-конденсаторные агрегаты с воздушным охлаждением
4PW22681-1A
Назначение основных элементов

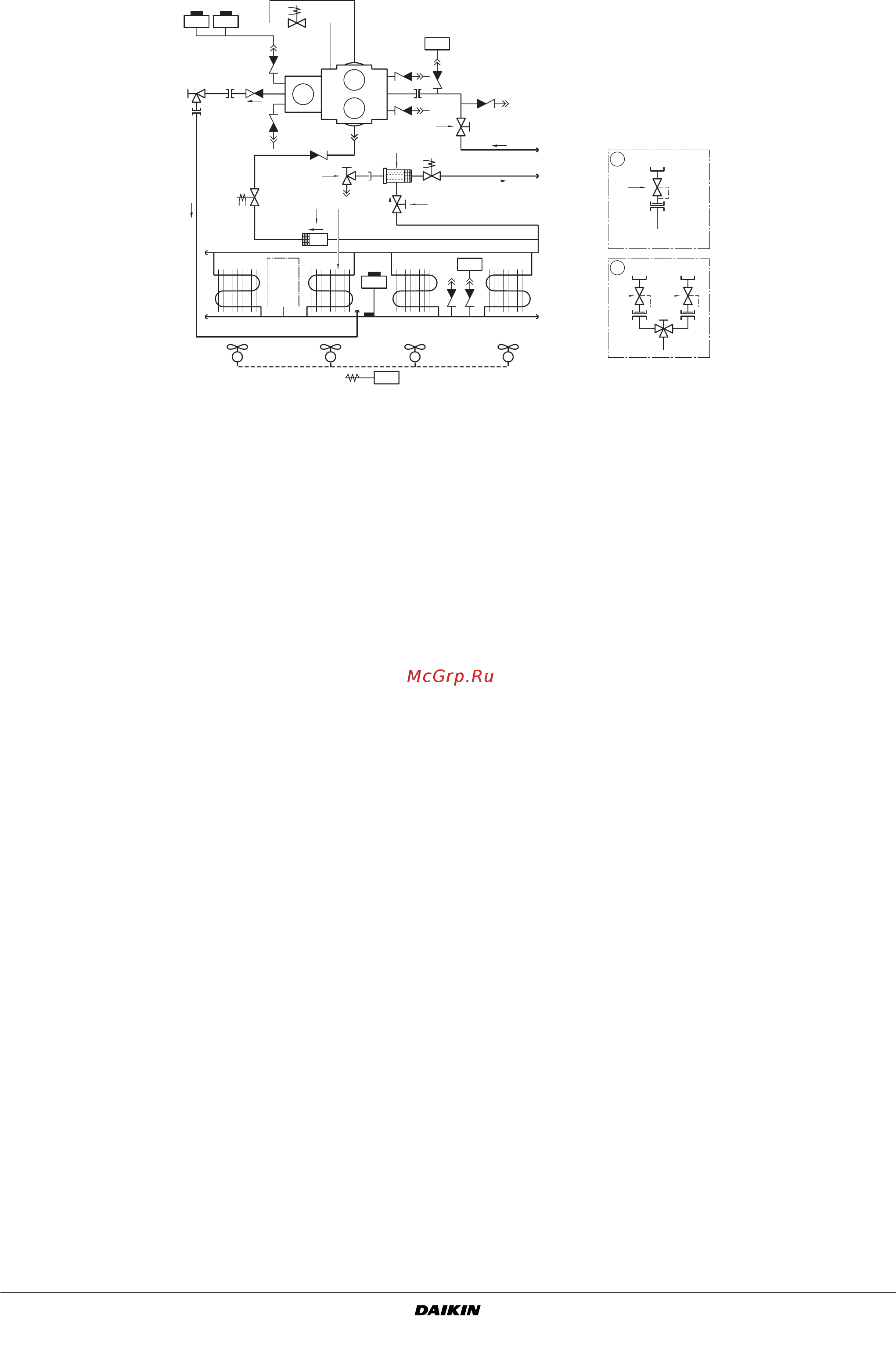

Рисунок -
Функциональная схема
По мере циркуляции хладагента по агрегату состояние хлад-
агента изменяется. Эти изменения происходят под влиянием
следующих основных элементов системы:
■
Компрессор
Компрессор (M*C) играет роль насоса, обеспечивая
циркуляцию хладагента в холодильном контуре.
Компрессор сжимает поступающие из испарителя пары
хладагента до давления, при котором они в конденсаторе
свободно превращаются в жидкость.
■
Конденсатор
Конденсатор предназначен для изменения состояния
хладагента из газообразного в жидкое. Тепло, приобре-
тенное паром в испарителе, отводится через конденсатор
в окружающую атмосферу, при этом пары хладагента
переходят в жидкое состояние.
■
Фильтр / осушитель
Фильтр, установленный за конденсатором, удаляет из
хладагента мелкие механические включения, что
предотвращает засорение трубок системы.
Осушитель удаляет воду из системы.
Защитные устройства
Агрегат оснащен защитными устройствами двух типов:
1
Общие защитные устройства
Общие защитные устройства перекрывают все контуры и
останавливают агрегат. Соответственно, после срабаты-
вания одного из общих защитных устройств включение
агрегата необходимо производить вручную.
2
Защитные устройства отдельных элементов
Защитные устройства отдельных элементов отключают
элементы системы, которые они защищают.
Ниже кратко перечислены назначение и принцип действия
защитных устройств разных типов.
■
Реле максимального тока
Реле максимального тока (K*S) расположены в электри-
ческом щитке агрегата и защищают электродвигатели
компрессора от перегрузки, обрыва фазы и чрезмерно
низкого напряжения. Эти реле настраиваются на заводе и
не подлежат регулировке. Если реле сработали, они
должны быть приведены в рабочее положение вручную,
затем необходимо сбросить ошибку на пульте управления.
■
Тепловая защита компрессора
Электродвигатели компрессоров оборудованы устройст-
вами тепловой защиты (Q*M). Эти устройства срабатывают,
когда температура электродвигателя становится слишком
высокой.
Когда температура снижается до нормального значения,
защитные устройства автоматически возвращаются
в исходное положение, затем необходимо вручную сбросить
ошибку на пульте управления.
■
Тепловая защита электродвигателя вентилятора
Электродвигатели вентиляторов конденсатора оборудо-
ваны устройствами тепловой защиты (Q*F). Эти устройства
срабатывают, когда температура электродвигателя стано-
вится слишком высокой. Когда температура снижается до
нормального значения, защитные устройства автомати-
чески возвращаются в исходное положение.
■
Тепловые реле на выходе компрессора
Агрегат оснащен защитными тепловыми реле (S*T) на
выходе компрессора. Они срабатывают, когда температура
хладагента, выходящего из компрессора, становится слиш-
ком высокой. Когда температура снижается до нормального
значения, эти защитные устройства автоматически
возвращаются в исходное положение, но ошибку на пульте
управления необходимо сбросить вручную.
■
Защита по низкому давлению
Когда давление всасывания в контуре становится слишком
низким, пульт управления отключает контур. После
повышения давления до нормального значения необходимо
вручную снять ошибку на пульте управления.
Y15S
Y16S
B1P
S3T
M1C
R5T
S14PH
S1PH
Y11S
B2P
M11F M12F M14FM13F
1 4
3
2
5
5 5
B
A
(*)
7
6
1
Конденсатор
6
Запорный клапан на всасывании
2
Осушитель
7
Сетчатый фильтр
3
Заправочный клапан
A
Стандарт
4
Запорный клапан в контуре жидкого хладагента
B
Двойной клапан сброса давления (OP03)
5
Предохранительный клапан
(*)
Стандартный (см A) или двойной клапан сброса давления
(см B)
