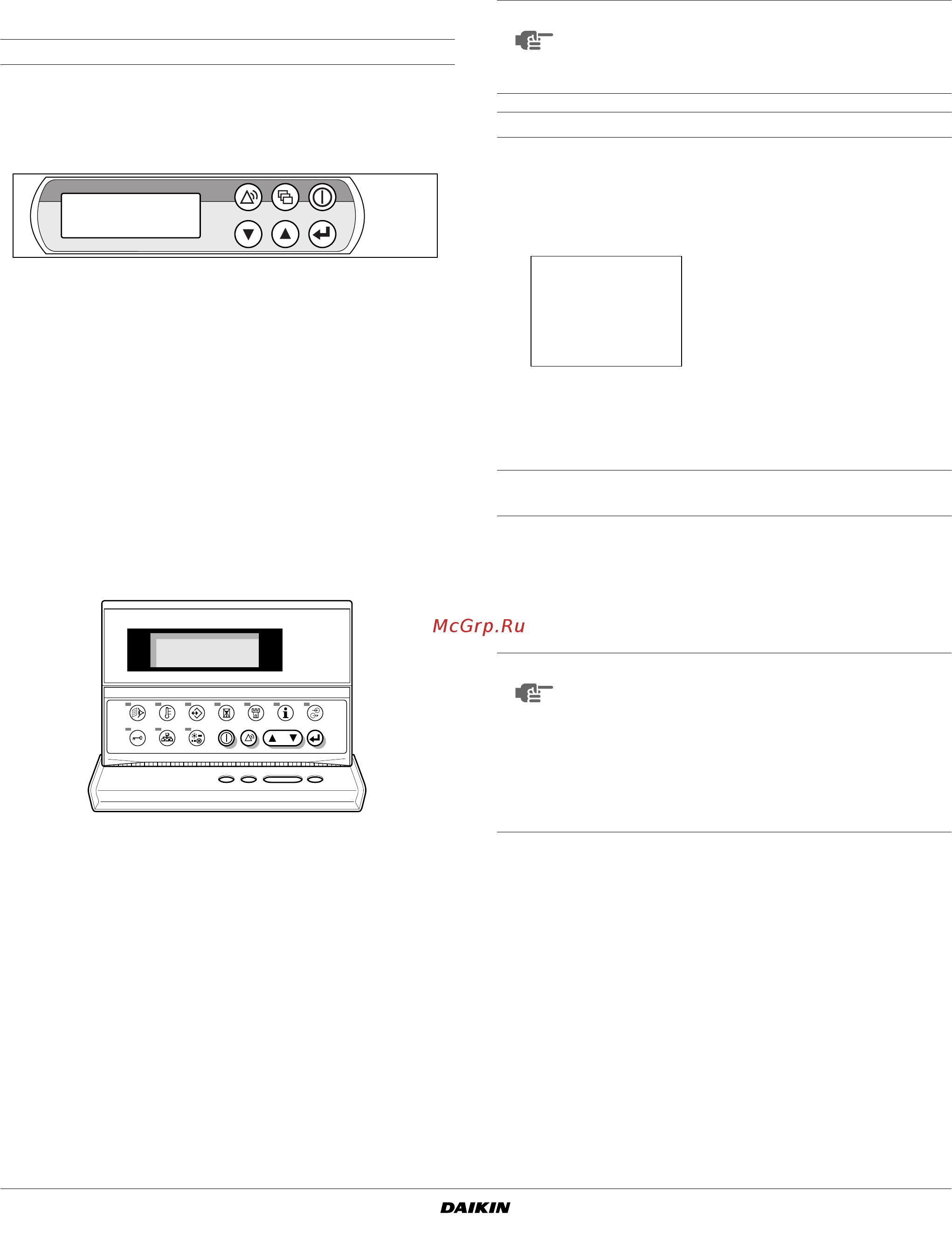

![Daikin ERAP110MBY [7/20] Управление](/views2/1656036/page7/bg7.png)
ERAP110~170MBYNN
Компрессорно-конденсаторные агрегаты с воздушным охлаждением
4PW22681-1A
Инструкция по эксплуатации
6
Управление
Агрегаты ERAP комплектуются цифровым пультом управления,
позволяющим легко и удобно задавать параметры работы
агрегата, осуществлять его эксплуатацию и обслуживание.
Эта часть инструкции имеет модульную структуру, где каждый
модуль посвящен конкретной операции. За исключением
первого раздела, в котором дается краткое описание самого
пульта управления, каждый раздел и подраздел этой части
посвящен отдельной операции, которую вы можете выполнить
в ходе эксплуатации агрегата.
Цифровой пульт управления
Интерфейс пользователя
Цифровой пульт управления состоит из буквенно-цифрового
дисплея, маркированных кнопок-клавиш и нескольких
светодиодов.
■
Встроенный цифровой пульт управления
Рисунок -
Встроенный цифровой пульт управления
■
Цифровой пульт дистанционного управления
(поставляется по отдельному заказу)
Рисунок -
Цифровой пульт дистанционного управления
Как войти в меню
■
Встроенный цифровой пульт управления (главное меню)
Навигация по главному меню осуществляется с помощью
клавиш
g
и
h перемещением метки
от одного пункта
меню к другому. Войти в обозначенный меткой пункт меню
можно нажатием кнопки q.
■ Цифровой пульт дистанционного управления
Нажимайте соответствующие меню клавиши как указано
в разделе «Интерфейс пользователя», абзац «Цифровой
пульт дистанционного управления» на странице 6
Подключение цифрового пульта дистанционного
управления к агрегату
Для подключения цифрового пульта дистанционного
управления к агрегату можно использовать кабель длиной до
600 метров. Это дает возможность управлять работой агрегата
дистанционно с большого расстояния. Требования к этому
кабелю см. в разделе «Кабель для подключения цифрового
пульта дистанционного управления» инструкции по монтажу.
Работа с агрегатом
В этом разделе освещается повседневная эксплуатация
агрегата. Прочитав его, вы научитесь выполнять такие
стандартные операции, как:
■ «Выбор языка» на странице 7
■ «Включение агрегата» на странице 7
■ «Просмотр информации о работе агрегата» на странице 7
■ «Возвращение агрегата в исходное состояние после
срабатывания защиты» на странице 8
f
клавиша входа в главное меню
o
клавиша запуска и выключения агрегата.
p
клавиша входа в меню защитных устройств и сброса
индикации аварии.
g
h
клавиши для прокрутки страниц меню на экране
(в случае, если отображаются символы W, X или C), а
также для увеличения (уменьшения) установочного
значения.
q
клавиша подтверждения выбранного режима или
установочного значения.
o
клавиша запуска и выключения агрегата.
p
клавиша входа в меню защитных устройств и сброса
индикации аварии.
k
клавиша для навигации по страницам меню на
экране (в случае, если отображаются символы W, X
или C), а также для увеличения (уменьшения)
установочного значения.
q
клавиша подтверждения выбранного режима или
установочного значения.
u
клавиша входа в меню состояния.
s
клавиша входа в меню установочных значений.
z
клавиша входа в меню установок пользователя.
e
клавиша входа в меню таймеров.
r
клавиша входа в меню «предыстории».
t
клавиша входа в информационное меню.
y
клавиша входа в меню состояния входов/выходов.
a
клавиша входа в меню пароля пользователя.
d
эта клавиша на агрегатах серии ERAP не
задействована.
i
эта клавиша на агрегатах серии ERAP не
задействована.
ПРИМЕЧАНИЕ
То чность показаний температуры: ±1°C.
При попадании на дисплей прямых солнечных
лучей разборчивость отображаемой на нем
информации несколько снижается.
ПРИМЕЧАНИЕ
Если цифровой пульт дистанционного управления
подключается к агрегату, который работает
отдельно, пульту необходимо присвоить адрес 2
с помощью DIP-переключателей, расположенных
в задней части цифрового пульта дистанционного
управления. Описание процедуры просвоения
адреса см. в разделе «Установка адреса на
цифровом пульте дистанционного управления»
инструкции по монтажу.
