Руководство по эксплуатации
10/40
EWAT_B
4 ПОРЯДОК ЭКСПЛУАТАЦИИ АГРЕГАТА

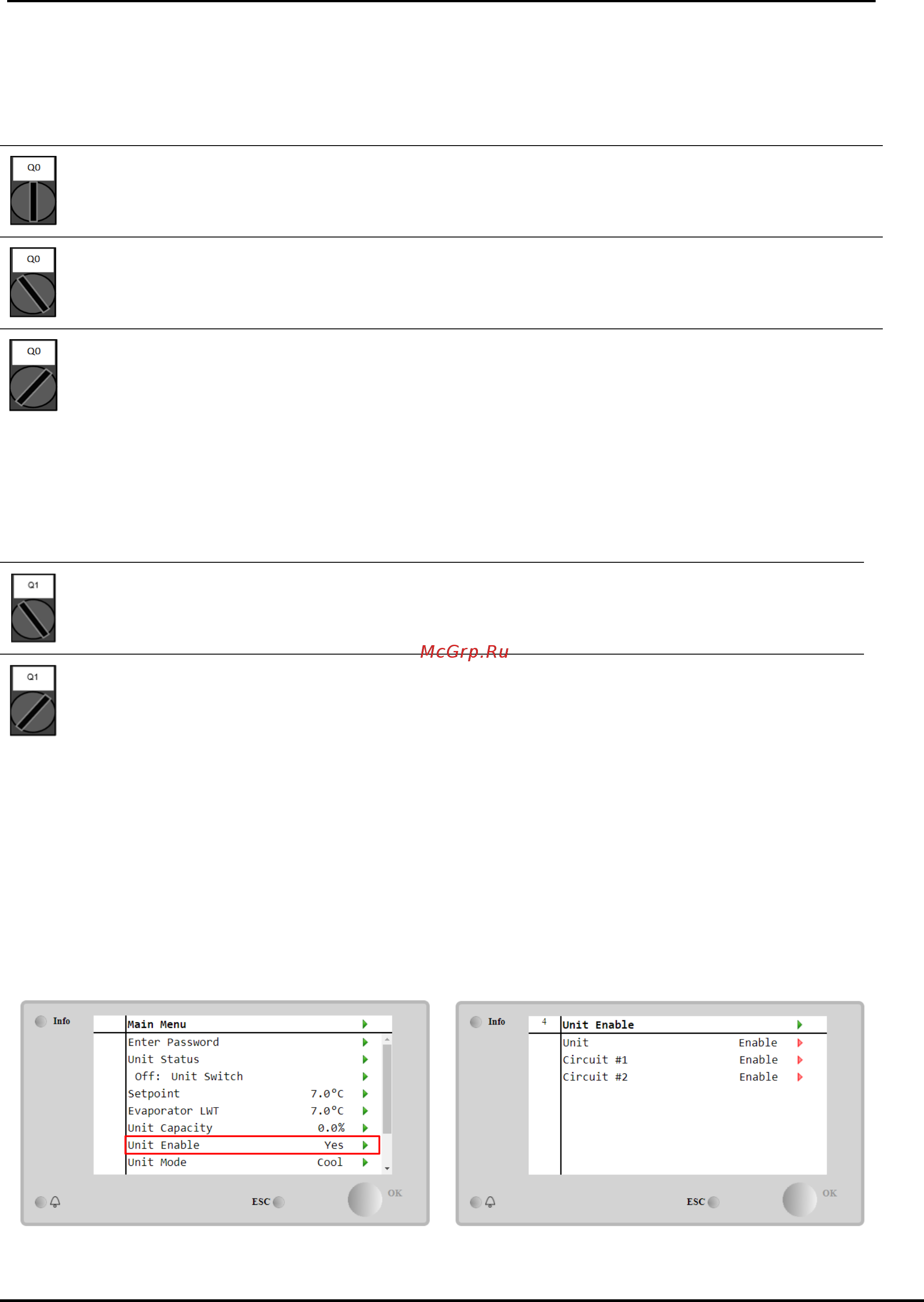

4.1 Включение/выключение охладителя
В соответствии с заводскими настройками для управления включением/выключением агрегата пользователь
может использовать переключатель Q0, расположенный в электрическом щите. Переключатель имеет три
положения: 0 — Автономно — Дистанционно.
0
Агрегат отключен
Loc
(Автономно)
Агрегат включен для запуска компрессоров
Rem
(Дистанционно)
Управление включением/выключением агрегата осуществляется через физический
контакт «дистанционное вкл/выкл».
Замкнутый контакт означает, что агрегат включен.
Разомкнутый контакт означает, что агрегат отключен.
Контакт «дистанционное вкл/выкл» показан на электрической схеме в разделе
«Временная проводка». Как правило, этот контакт используется для вывода
переключателя вкл/выкл из электрического щита
Охладители некоторых моделей могут оснащаться дополнительными переключателями Q1 – Q2 для
включения/отключения конкретного контура циркуляции хладагента.
0
Контур 1 отключен.
1
Контур 1 включен.
Контроллер агрегата также имеет дополнительные программные функции для управления остановом/пуском
агрегата. Эти функции по умолчанию настроены на пуск агрегата:
1. Включение/выключение с кнопочной панели
2. Планировщик (включение/выключение, запрограммированное по времени)
3. Включение/выключение по сети (опция при наличии модулей связи)
4.1.1 Включение/выключение с кнопочной панели
На главной странице перейдите в меню Unit Enable (включение агрегата), где доступны все настройки для
управления остановом/пуском агрегата и контуров.
