Руководство по эксплуатации
12/40
EWAT_B
При активации функции Бесшумный режим вентилятора понижается уровень шума охладителя и снижается
максимальная скорость вращения вентиляторов. В следующей таблице показано, насколько снижается
максимальная скорость для агрегатов разных типов.
Класс шумности
агрегата
Нормальная максимальная скорость
вентилятора
[об/мин]
Максимальная скорость вентилятора в
бесшумном режиме
[об/мин]
Обычный
900
700
Низкий
900
700
Сниженный
700
500
Все данные, приведенные в таблице, действуют только при условии соблюдения эксплуатационных
пределов.
Бесшумный режим вентилятора доступен только для агрегатов, оснащенных вентиляторами с ЧРП.
4.1.3 Включение/выключение по сети
Включением/выключением охладителя также можно управлять через последовательный протокол, если
контроллер агрегата оснащен одним или несколькими модулями связи (BACNet, Modbus или LON). Ниже
приводится порядок действий для управления агрегатом по сети:
1. Переключатель Q0 = Автономно (см. 4.1)
2. Включение агрегата = Включено (см. 4.1.1)
3. Источник команд управления = Сеть (см. 4.5)
4. Замкните контактный переключатель Автономно/Сеть (при необходимости см. 4.5)!
4.2 Уставки температуры воды
Данный агрегат отвечает за охлаждение или нагревание (в случае теплового насоса) воды до значения,
заданного пользователем и показанного на главной странице:
Этот агрегат работает как с первичной, так и со вторичной уставкой, управление которой осуществляется
следующим образом:
1. Выбор с клавиатуры + цифровой контакт двойной уставки
2. Выбор с клавиатуры + конфигурация Планировщика
3. Сеть
4. Функция Setpoint Reset (Сброс уставок)

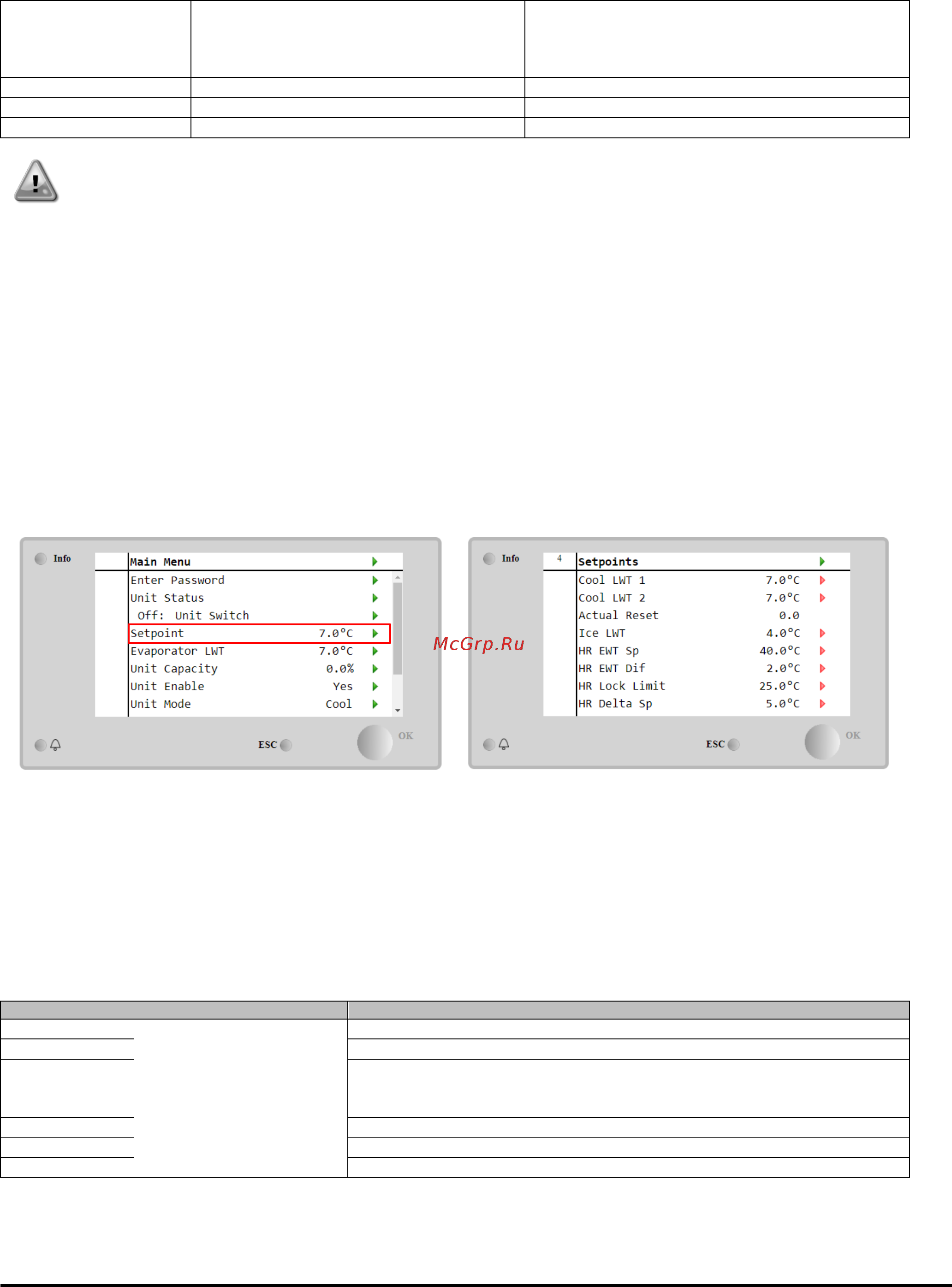

Сначала необходимо задать первичную и вторичную уставки. В главном меню введите пароль пользователя и
выберите Setpoint (Уставка).
Параметр
Диапазон
Описание
Cool LWT 1
В IOM каждого
конкретного агрегата
приводится диапазон
уставок для режимов
охлаждения, нагрева и
хранения льда.
Первичная уставка охлаждения.
Cool LWT 2
Вторичная уставка охлаждения.
Actual Reset
Данный пункт виден только при активной функции Сброс уставок; в
нем показан сброс, фактически выполненный в отношении базовой
уставки
Heat LWT 1
Первичная уставка нагрева.
Heat LWT 2
Вторичная уставка нагрева.
Ice LWT
Уставка для режима хранения льда.
Для переключения между первичной и вторичной уставками можно использовать контакт Двойной уставки,
который находится в распределительной коробке пользователя, либо функцию Планировщик.
