EWAT_B
Руководство по эксплуатации
19/40

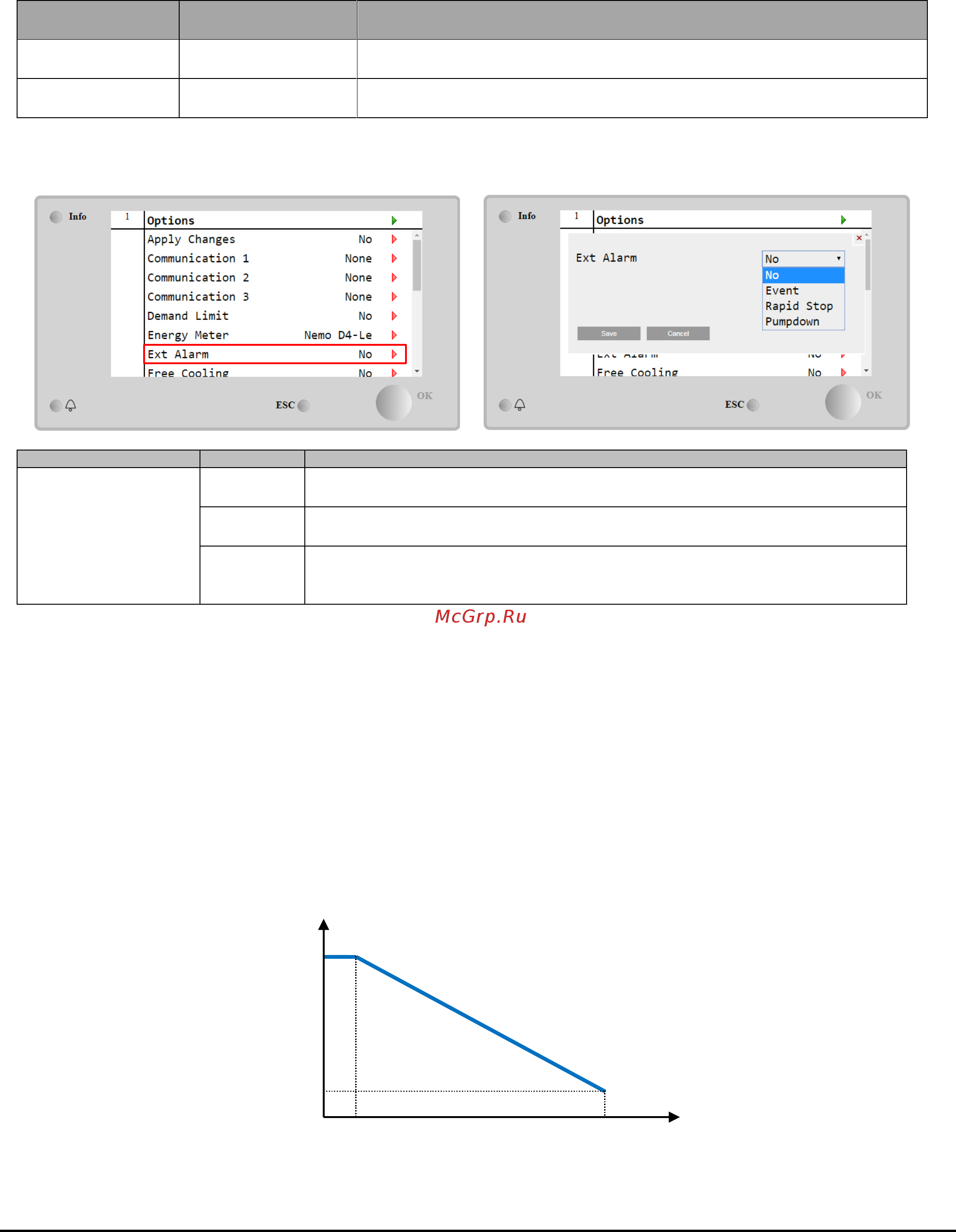

4.9 Внешняя аварийная сигнализация
Внешняя аварийная сигнализация представляет собой цифровой контакт, посредством которого можно
сообщить КА о возникновении нештатной ситуации на внешнем устройстве, подключенном к агрегату. Этот
контакт расположен в распределительной коробке заказчика. В зависимости от конфигурации он может вызвать
простое событие, регистрируемое в журнале аварийных сигналов, а также останов агрегата. Ниже показана
схема аварийной сигнализации контакта:
Состояние
контакта
Состояние
сигнала
Примечание
Разомкнут
Аварийный сигнал
Аварийный сигнал поступает, если контакт остается разомкнутым в
течение не менее 5 секунд
Замкнут
Аварийного сигнала
нет
Аварийный сигнал сбрасывается при замыкании контакта
Настройки производятся в меню Commissioning Configuration Options
Параметр
Диапазон
Описание
Ext Alarm
Событие
При настройке события из контроллера поступает аварийный сигнал, но
агрегат продолжает работу
Быстрый
останов
При настройке быстрого останова из контроллера поступает аварийный
сигнал и происходит быстрый останов агрегата
Снижение
давления
При настройке снижения давления из контроллера поступает аварийный
сигнал и выполняется процедура снижения давления для останова
агрегата.
4.10 Энергосбережение
В данной главе приводится описание функций, с помощью которых можно сократить потребление энергии:
1. Ограничение требований
2. Сброс уставок
4.10.1 Ограничение требований
Функция «Ограничение требований» используется для ограничения максимальной нагрузки на агрегат до
заданного значения. Предельный уровень производительности регулируется с помощью внешнего сигнала 4–
20 мА и в рамках линейной зависимости, показанной на рисунке ниже. Сигнал 4 мА указывает на максимальную
доступную производительность, а сигнал 20 мА — на минимальную доступную производительность. Эту опцию
можно активировать в меню Main Menu Commission Unit Configuration Options; параметру Demand
Limit(Ограничение требований) необходимо присвоить значение Yes (Да).
График 1 Зависимость ограничения требований ([мА] от предела производительности [%]
Предел
производительн
ости [%]
Минимальная
производител
ьность
Максимальная
производитель
ность
20
4
Ограничение
требований [мА]
