98
Português

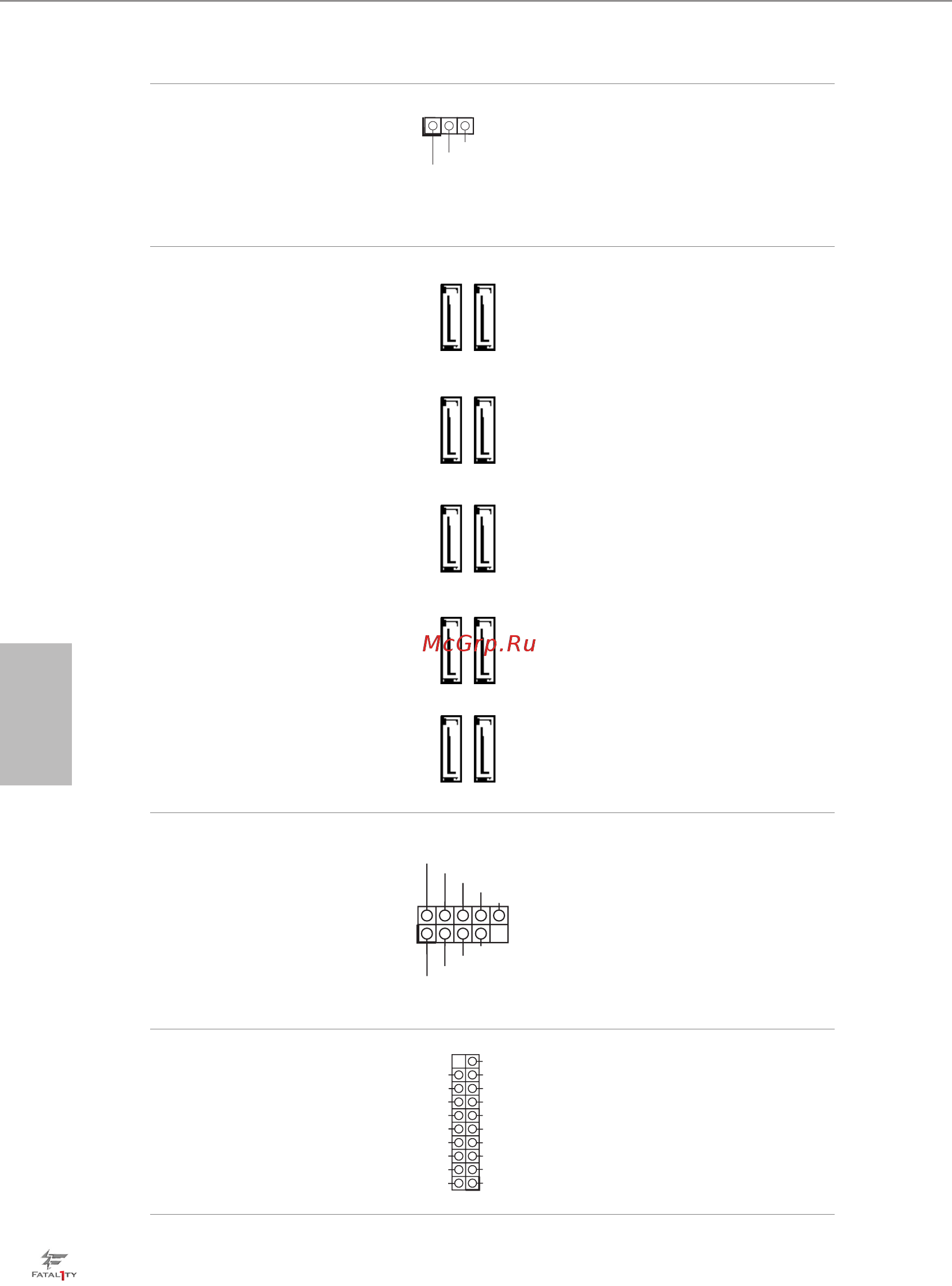

Suporte LED de
alimentação
(PLED1 de 3 pinos)
(ver p.1, N.º 16)
Por favor, conecte o LED
de alimentação do chassi
neste suporte para
indicar
o estado de alimentação do
sistema.
Conectores série ATA3
(S_SATA3_0_1:
ver p.1, N.º 10)
(S_SATA3_2_3:
ver p.1 No. 12)
(SATA3_0_3:
ver p.1, N.º 13)
(SATA3_1_4:
ver p.1 No. 14)
(SATA3_2_5:
ver p.1 No. 15)
Estes dez conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma taxa de
transferência de dados de
até 6,0 Gb/s. Se a porta
eSATA no painel posterior
de E/S estiver ligada, a S_
SATA3_3 interna não irá
funcionar. Se o soquete
Ultra M.2 foi ocupado,
o S_SATA3_2 não irá
funcionar.
* RAID é compatível
apenas com as portas
SATA3_0 ~ SATA3_5.
Suportes USB 2.0
(USB5_6 de 9 pinos)
(ver p.1, N.º 24)
(USB7_8 de 9 pinos)
(ver p.1, N.º 23)
Além das quatro portas
USB 2.0 no painel de E/
S, existem dois suportes
nesta placa principal. Cada
suporte USB 2.0 pode
suportar duas portas.
Suportes USB 3.0
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 8)
Além das quatro portas
USB 3.0 no painel de E/
S, existe um suporte nesta
placa principal. Cada
suporte USB 3.0 pode
suportar duas portas.
1
PLED+
PLED+
PLED-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_ PB_D+
Dummy
IntA_ PB_D-
GND
IntA_ PB_SSTX +
GND
IntA_ PB_SSTX -
IntA_ PB_SSRX +
IntA_ PB_SSRX -
VbusVbus
Vbus
IntA_ PA_SSRX -
IntA_ PA_SSRX +
GND
IntA_ PA_SSTX -
IntA_ PA_SSTX +
GND
IntA_ PA_D-
IntA_ PA_D+
SATA3_0
SATA3_3
SATA3_2
SATA3_5
SATA3_1
SATA3_4
S_SATA3_0
S_SATA3_1
S_SATA3_2
S_SATA3_3
