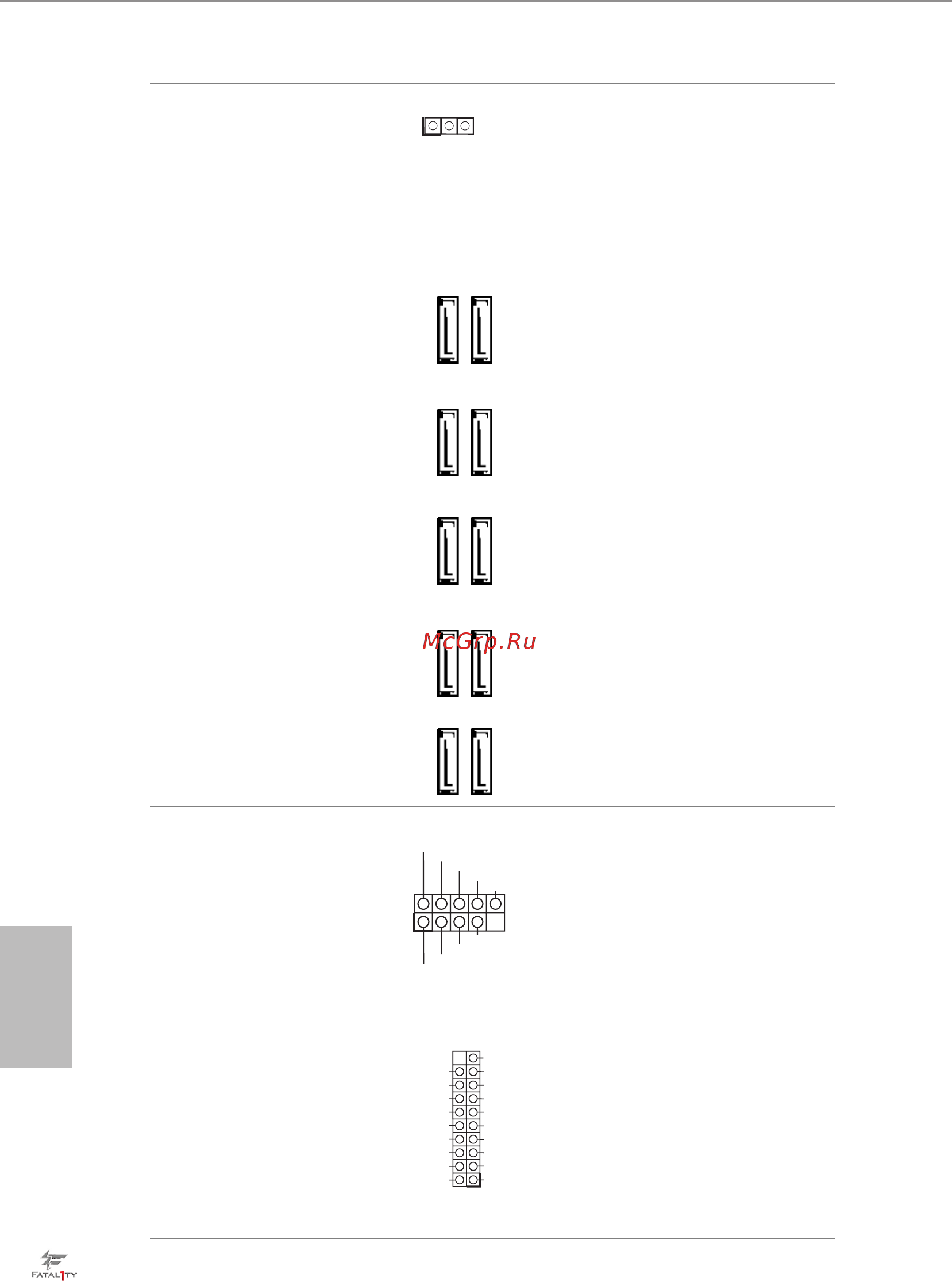

Embase LED
d’alimentation
(PLED1 à 3 broches)
(voir p.1, No. 16)
Veuillez brancher le
LED d’alimentation du
châssis sur cette embase
pour indiquer l’état
d’alimentation du sys-
tème.
Connecteurs Serial ATA3
(S_SATA3_0_1:
voir p.1, No. 10)
(S_SATA3_2_3:
voir p.1, No. 12)
(SATA3_0_3:
voir p.1, No. 13)
(SATA3_1_4:
voir p.1, No. 14)
(SATA3_2_5:
voir p.1, No. 15)
Ces dix connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils
de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
Si le port eSATA sur le
panneau E/S arrière a été
connecté, le S_SATA3_3
interne ne fonctionnera
pas. Si le socket Ultra M.2
est occupé, le S_SATA3_2
interne ne fonctionnera
pas.
* RAID est uniquement
pris en charge sur les ports
SATA3_0 ~ SATA3_5.
Embases USB 2.0
(USB5_6 à 9 broches)
(voir p.1, No. 24)
(USB7_8 à 9 broches)
(voir p.1, No. 23)
En plus des quatre ports
USB 2.0 sur le panneau
E/S, cette carte mère est
dotée de deux embases.
Chaque embase USB 2.0
peut prendre en charge
deux ports.
Embases USB 3.0
(USB3_5_6 à 19 broches)
(voir p.1, No. 8)
En plus des quatre ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.
1
PLED+
PLED+
PLED-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_0
SATA3_3
SATA3_2
SATA3_5
SATA3_1
SATA3_4
S_SATA3_0
S_SATA3_1
S_SATA3_2
S_SATA3_3
