179
H470 Phantom Gaming 4
繁體中文

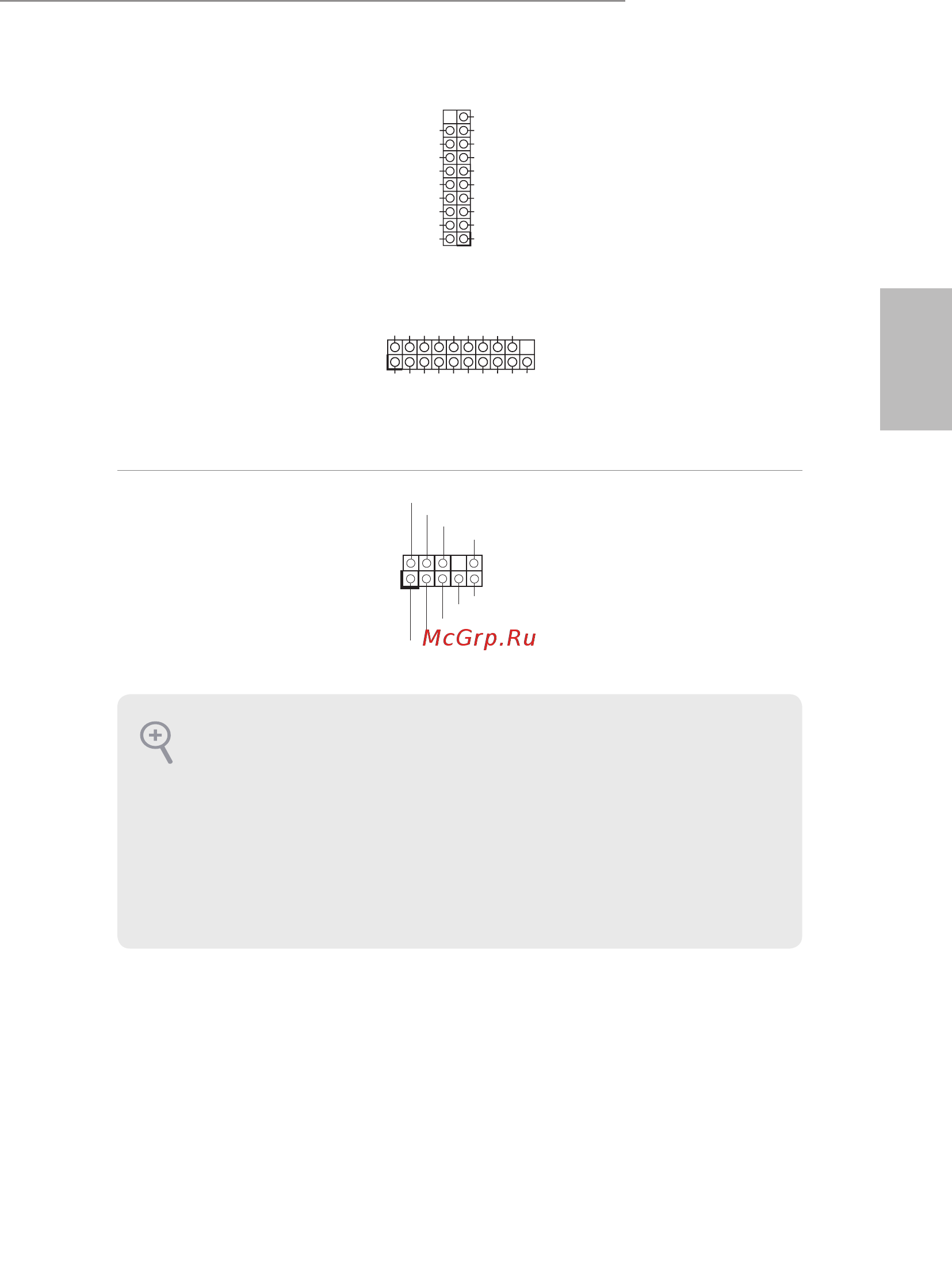

USB 3.2 Gen1 排針
(19-pin USB3_3_4)
（請參閱第 1 頁，編號 11）
(19-pin USB3_5_6)
（請參閱第 1 頁，編號 24）
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
本主機板上含有兩組排針。
各 USB 3.2 Gen1 排針皆可支
援兩個連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編號 29）
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
本排針適用於連接音訊裝置
至前面板音訊。
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必
須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC'97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC'97 音訊面
板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整
「錄音音量」。
