![ASRock H470 Phantom Gaming 4 [51/192] Deutsch](/img/pdf.png)
ASRock H470 Phantom Gaming 4 [51/192] Deutsch
![ASRock H470 Phantom Gaming 4 [51/192] Deutsch](/views2/1686756/page51/bg33.png)
49
H470 Phantom Gaming 4
Deutsch

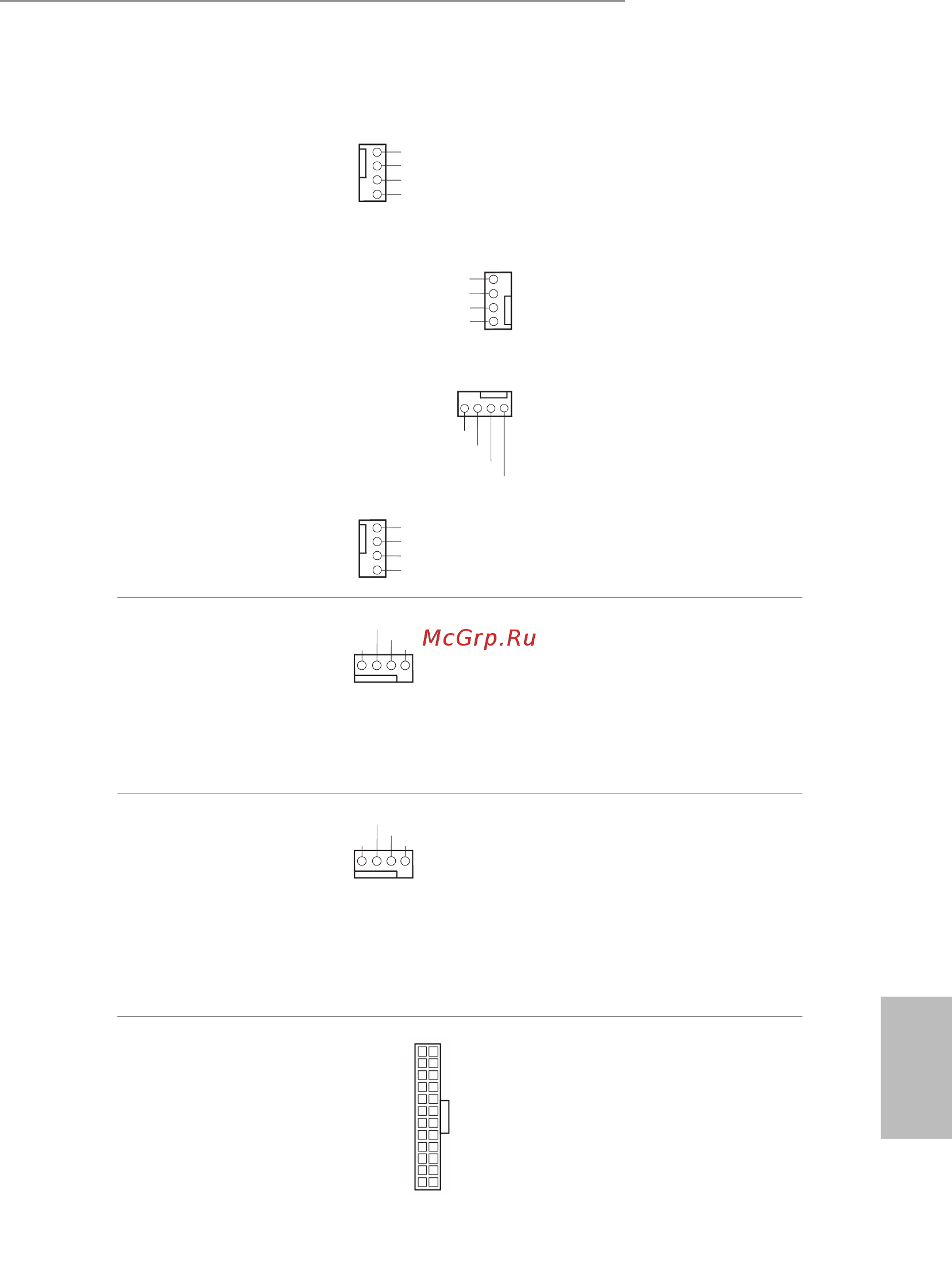

Gehäuse-/Wasserpumpen-
Lüeranschlusse
(4-polig, CHA_FAN1/WP)
(siehe S. 1, Nr. 12)
(4-polig, CHA_FAN2/WP)
(siehe S. 1, Nr. 32)
(4-polig, CHA_FAN3/WP)
(siehe S. 1, Nr. 23)
(4-polig, CHA_FAN4/WP)
(siehe S. 1, Nr. 17)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
GND
CHA_FAN_SPEED
FA N _SPEED_CONTROL
FAN_VOLTAGE
1
2
3
4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
Dieses Motherboard bietet
vier 4-polige Wasserkühlung-
Gehäuselüeranschlüsse. Falls
Sie einen 3-poligen Gehäuse-
Wasserkühlerlüer anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.
CPU-Lüeranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 5)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Dieses Motherboard bietet einen
4-poligen CPU-Lüeranschluss
(lautloser Lüer). Falls Sie
einen 3-poligen CPU-Lüer
anschließen möchten, verbinden
Sie ihn bitte mit Kontakt 1 bis 3.
CPU-/Wasserpumpen-
Lüeranschluss
(4-polig, CPU_FAN2/WP)
(siehe S. 1, Nr. 6)
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Dieses Motherboard bietet
einen 4-poligen Wasserkühlung-
CPU-Lüeranschluss. Falls
Sie einen 3-poligen CPU-
Wasserkühlerlüer anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 10)
12
1
24
13
Dieses Motherboard bietet einen
24-poligen ATX-Netzanschluss.
Bitte schließen Sie es zur Nutzung
eines 20-poligen ATX-Netzteils
entlang Kontakt 1 und Kontakt
13 an.
