3
English
H470 Phantom Gaming 4

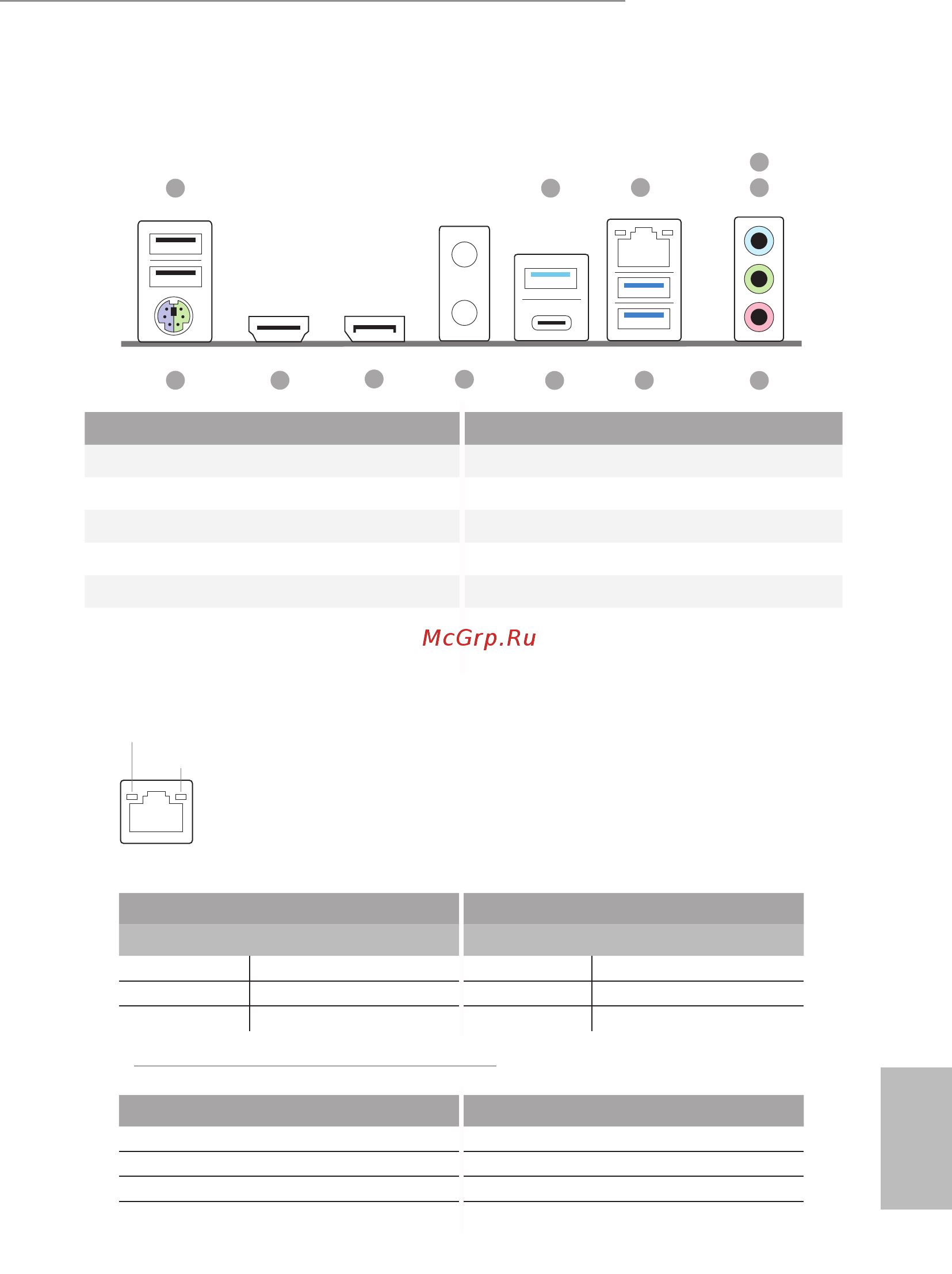

I/O Panel
1
12
7
811
3
2
6
5
4
9
10
* ere are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.
Activity / Link LED Speed LED
Status Description Status Description
O No Link O 10Mbps connection
Blinking Data Activity Orange 100Mbps connection
On Link Green 1Gbps connection
** Function of the Audio Ports in 7.1-channel Conguration:
Port Function
Light Blue (Rear panel) Rear Speaker Out
Lime (Rear panel) Front Speaker Out
Pink (Rear panel) Central /Subwoofer Speaker Out
Lime (Front panel) Side Speaker Out
ACT/LINK LED
SPEED LED
LAN Port
No. Description No. Description
1 USB 2.0 Ports (USB_1_2) 7 USB 3.2 Gen1 Ports (USB3_1_2)
2 USB 3.2 Gen2 Type-A Port (USB31_TA_1) 8 USB 3.2 Gen2 Type-C Port (USB31_TC_1)
3 LAN RJ-45 Port* 9 Antenna Bracket
4 Line In (Light Blue)** 10 DisplayPort 1.4
5 Front Speaker (Lime)** 11 HDMI Port
6 Microphone (Pink)** 12 PS/2 Mouse/Keyboard Port
