101
Türkçe
H81TM-ITX R2.0

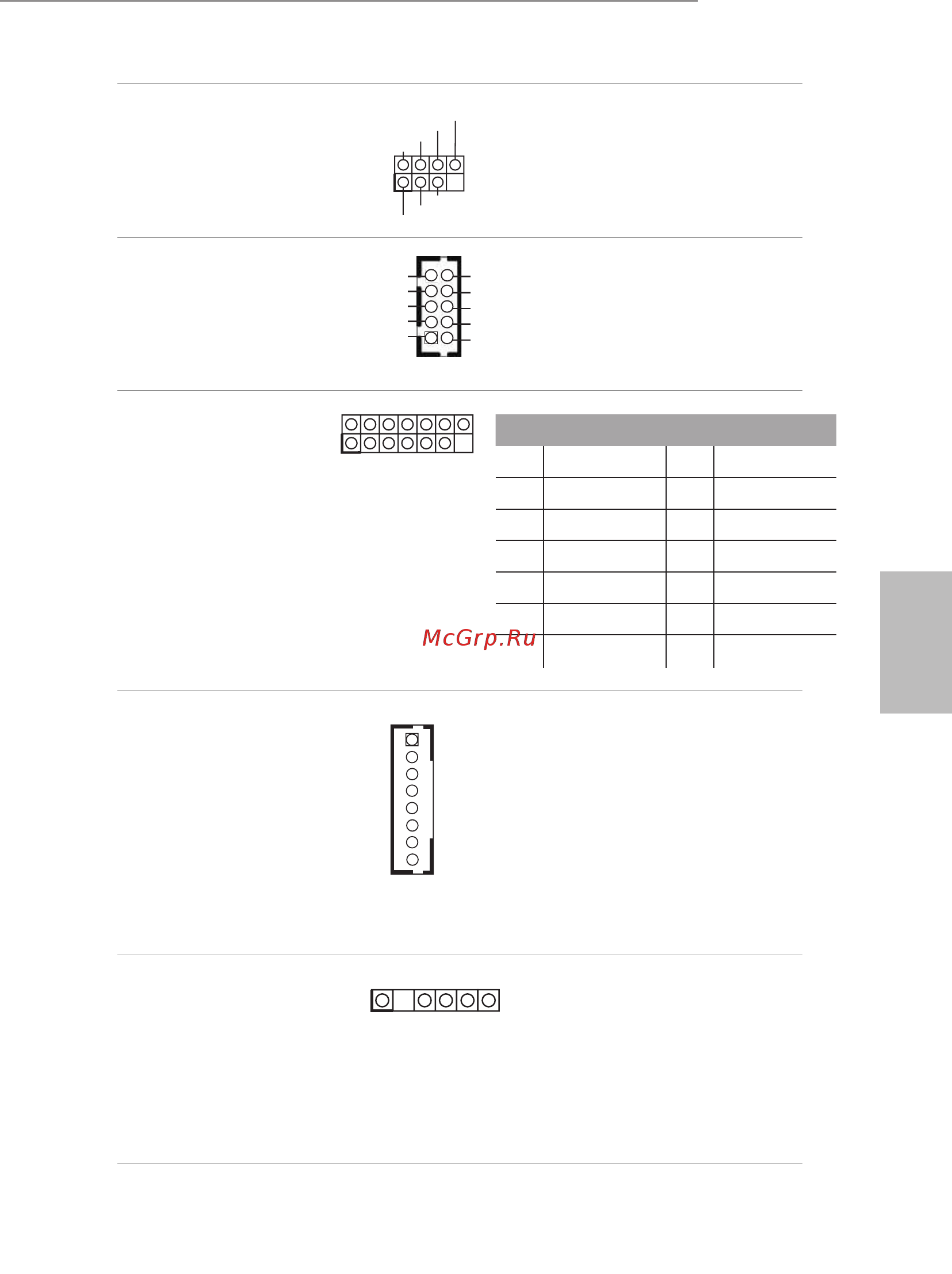

Tüketici Kızılötesi
Modül Kafası
(7 pimli CIR1)
(bkz. sf.1, No. 5)
Bu kafa, uzaktan kumanda alıcısı
bağlamak için kullanılabilir.
Seri Bağlantı Noktası
Bağlantısı
(9-pin COM1)
(bkz. sf.1, No. 16)
Bu COM1 bağlantısı seri
bağlantı yuvası modülünü
destekler.
LPC Hata Ayıklama Kafası
(13 pimli LPC1)
(bkz. sf.1, No. 26)
Arka Işık Kontrol Kafası
(8 pimli BLT_VOL1)
(bkz. sf.1, No. 15)
1: BKLT_EN
2: BKLT_PWR
3: BKLT_PWR
4: BKLT_PWR
5: GND
6: GND
7: Parlaklık_Yukarı
8: Parlaklık_Aşağı
Dijital MIC Kafası
(5 pimli DMIC1)
(bkz. sf.1, No. 20)
1: +5V
2: Pim yok
3: SPDIF_OUT/DMIC_CLK
4: GND
5: DMIC_DATA
6: +3,3V
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
PIN Sinyal Adı PIN Sinyal Adı
14 +3V 13 Pim yok
12 +3V 11 +3V
10 GND 9 GND
8 LAD3 7 LAD2
6 LAD1 5 LAD0
4 LFRAME# 3 RESET#
2 GND 1 CLK
1
1
RTS
CTS
GN
D
TXD
DCD
DS
R
DT
R
RX
D
1
NC
RI
1
