Connecteur rétroéclairage

(BKT_PWR1 à 3 broches)

(voir p.1, No. 11)

1-2 : +19V

2-3 : +12V

Connecteur panneau

(PNL_PWR1 à 3 broches)

(voir p.1, No. 12)

1-2 : +3V

2-3 : +5V

1.3 Conguration des cavaliers (jumpers)

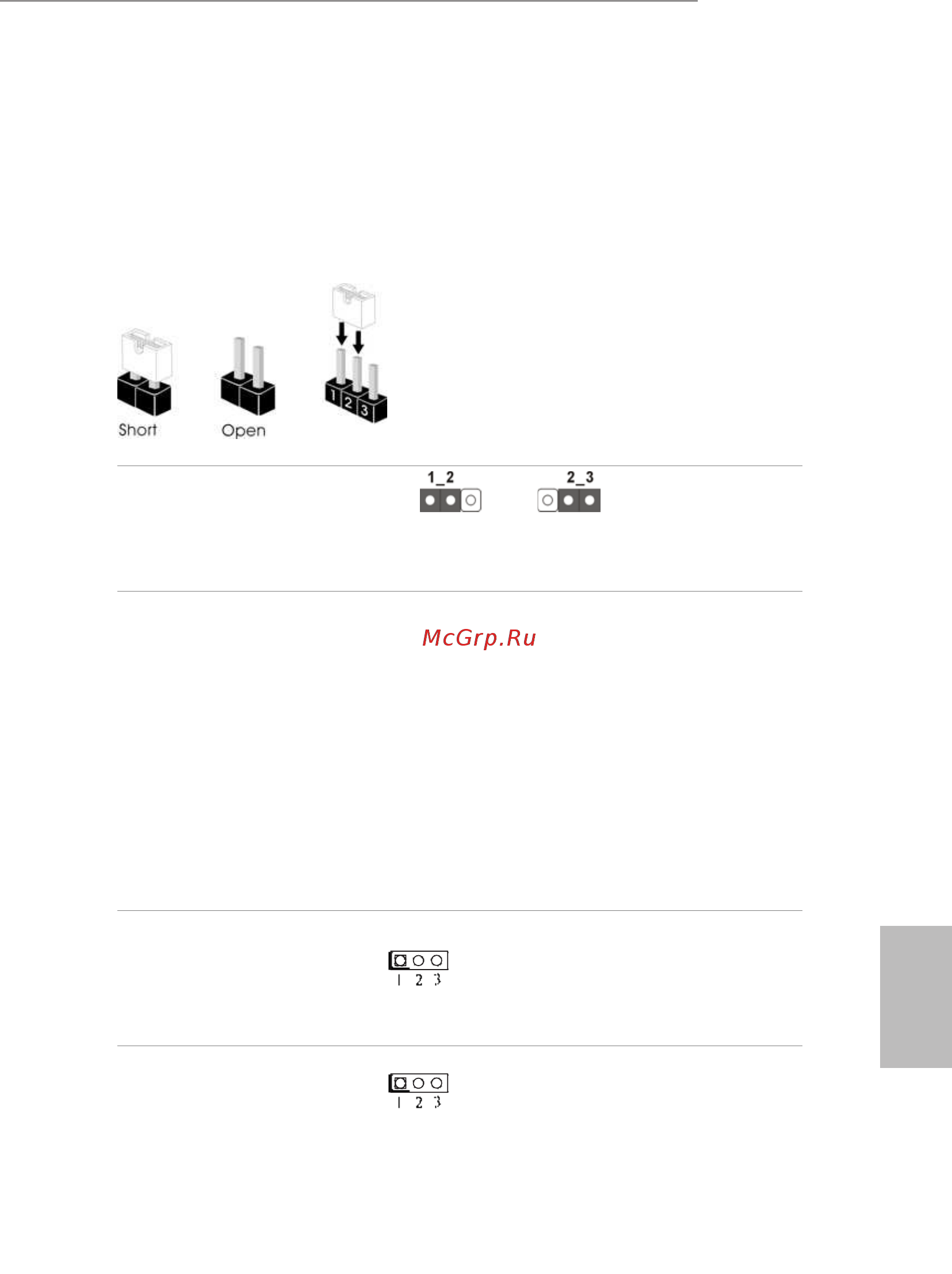

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers).

Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court-circuité’.

Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est ‘ouvert’.

L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont «court-

circuitées» si un capuchon de cavalier est posé sur ces 2 broches.

Cavalier Clear CMOS

(CLRCMOS1)

(voir p.1, No. 25)

CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les

paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre

ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis

utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur

CLRCMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS

après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système,

puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que

les paramètres mot de passe, date, heure et prol par défaut de l’utilisateur seront

uniquement eacés en cas de retrait de la pile de la CMOS.

Fonction Clear CMOSPar défaut
