ASRock H81TM-ITX R2.0 [148/157] 繁體中文

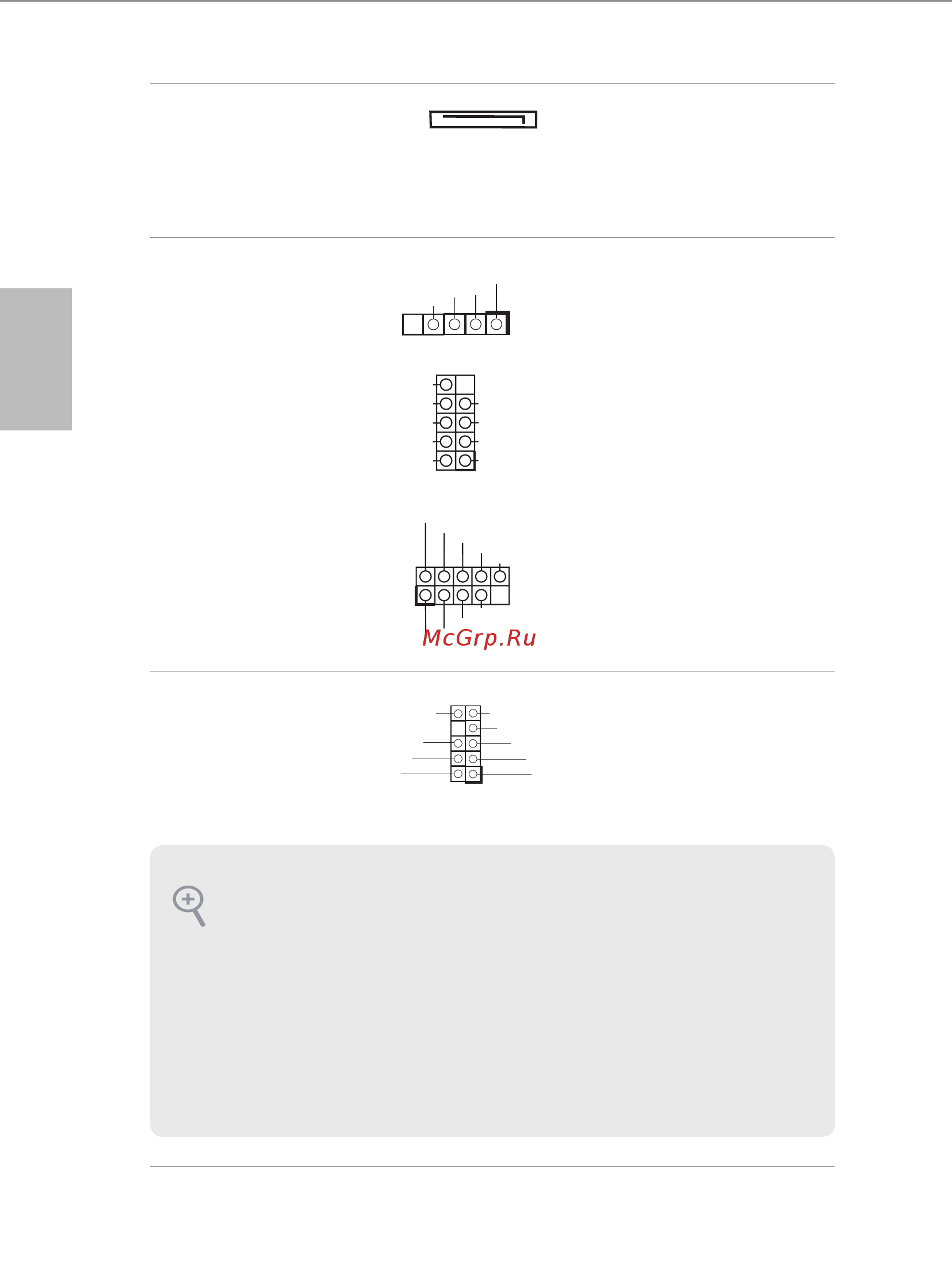

![ASRock H81TM-ITX R2.0 [148/157] 繁體中文](/views2/1687450/page148/bg94.png)
146
繁體中文
SATA 電源接頭
(SATA_POW1)
（請參閱第 1 頁，編號
8）
請連接 SATA 電源線。
USB 2.0 排針
(5-pin USB6)
（請參閱第 1 頁，編號
2）
(9-pin USB2_3)
（請參閱第 1 頁，編號
17）
(9-pin USB4_5)
（請參閱第 1 頁，編號
7）
除了 I/O 面板上的兩個
USB 2.0 連接埠外，在本
主機板上還有另外三組
排針。
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編號
19）
本排針適用於連接音訊
裝置至前面板音訊。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RE
T
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援
HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。 您不需要在 AC’97 音訊面板
上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
音音量」。
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
USB_PWR
P-P+
GND
