ASRock Z77 Extreme3 [124/169] 한 국 어
![ASRock Z77 Extreme3 [124/169] 한 국 어](/views2/1687549/page124/bg7c.png)
124
ASRock Z77 Extreme3 Motherboard
한 국 어

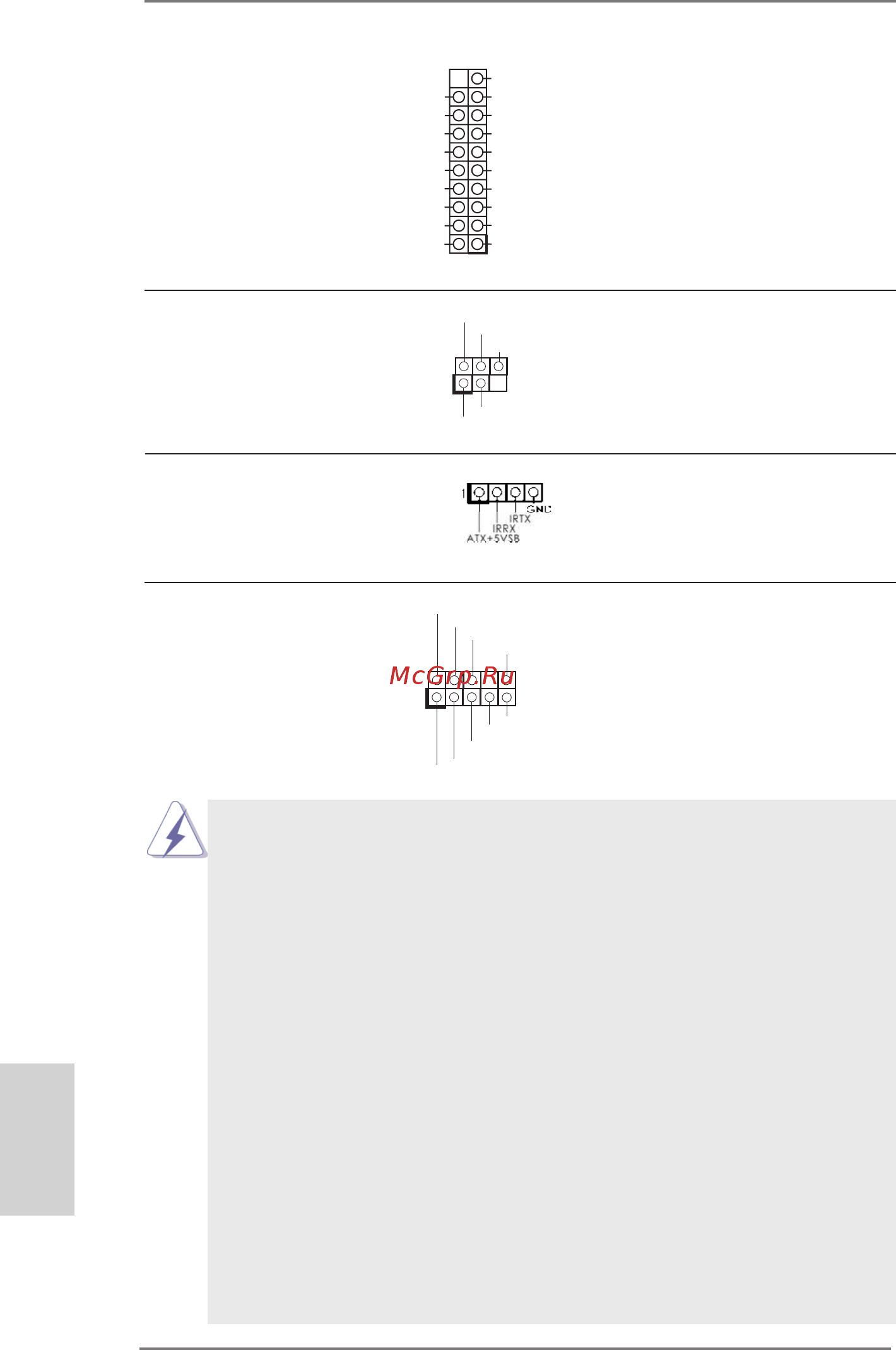

USB 3.0 헤더 I/O 패널에 있는 2 개의 기본적
(19 핀 USB3_2_3)
USB 3.0 포트 이외에도 마더보
(2 페이지 , 9 번 항목 참조 )
드에 1 개의 USB 3.0 헤더가 있
습니다 . 이 USB 3.0 헤더는 2 개
의 USB 3.0 포트를 지원할 수 있
습니다 .
적외선 모듈 헤더 이 헤더는 선택품목인 무선 적외
(5 핀 IR1)
선 송수신 모듈을 지원합니다 .
(2 페이지 , 26 번 항목 참조 )
J _S EN SE
O UT 2_ L
1
M IC _R ET
P RE SE NC E#
GND
O UT 2_ R
M IC 2_ R
M IC 2_ L
OUT_RET
전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를 하게
(9 핀 HD_AUDIO1)
조절하고 연결할 수 있는 전면
(2 페이지 , 27 번 항목 참조 )
오디오 인터페이스 입니다 .
1
IRTX
+5VSB
DUMMY
IRRX
GND
소비자용 적외선 모듈 헤더 이 헤더는 리모콘 수신기
(4 핀 CIR1)
연결하는 데 사용될
(2 페이지 , 23 번 항목 참조 )
수 있습니다 .
1. High Definition Audio( 고음질 오디오 ) 는 잭 센스 기능을 지원하나 , 제
대로작동하려 면 섀시의 패널 와이어가 HAD 를 지원해야 합니다 . 이 설
명서 및 섀시 설명서의지침 을 따라 시스템을 설치하십시오 .
2. AC’97 오디오 패널을 사용하는 경우 , 이를 아래와 같이 프런트 패널의
오디오헤 더에 설치하십시 오 .
A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 , Audio_L (LIN) 을
OUT2_L 에 연결합 니다 .
C. Ground (GND) 을 Ground (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널 전용입니다 .
이들을 AC’97 오디오 패널에 연결 하지 않아도 됩니다 .
E. 앞면 마이크 작동 .
Windows
®
XP / XP 64 비트 OS 의 경우 :
“
Mixer
”
( 믹서 ) 와
“
Recorder
”
( 리코더 ) 를 선택한 후
“
Front
Mic
”
( 앞면 마이크 ) 를 선택합니다 .
Windows
®
8 / 8 64 비트 / 7 / 7 64 비트 / Vista
TM
/ Vista
TM
64
비트 OS 의 경우 :
Realtek 제어판에서
“
FrontMic
”
( 앞면 마이크 ) 로 가서
“
Recording Volume
”
( 리코딩 볼륨 ) 을 조정합니다 .
IntA_P1_D+
DUMMY
IntA_P1_D-
GND
IntA_P1_SSTX+
GND
IntA_P1_SSTX-
IntA_P1_SSRX+
IntA_P1_SSRX-
VbusVbus
Vbus
IntA_P0_SSRX-
IntA_P0_SSRX+
GND
IntA_P0_SSTX-
IntA_P0_SSTX+
GND
IntA_P0_D-
IntA_P0_D+
1
