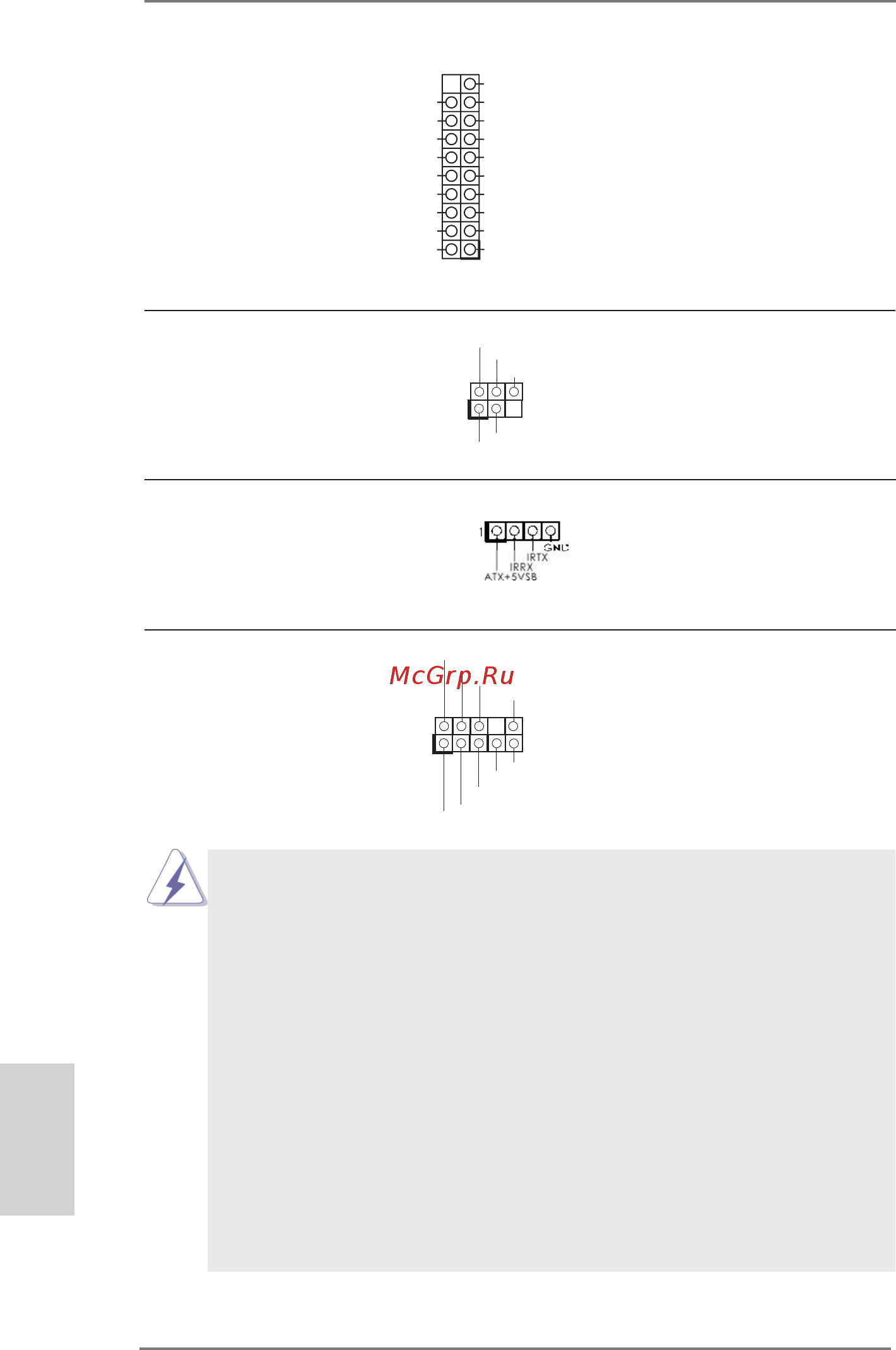

ASRock Z77 Extreme3 Motherboard
Cabezal USB 3.0 Además de dos puertos 3.0
(19-pin USB3_2_3)
predeterminados situados en el
(vea p.2, N. 9)
panel E/S, encontrará una
cabecera USB 3.0 en esta
placa base. Esta cabecera USB
3.0 admiten dos puertos USB
3.0.
Cabezal de Módulo Infrarrojos Este cabezal soporta un módulo
(5-pin IR1)
infrarrojos de transmisión y
(vea p.2, N. 26)
recepción wireless opcional.
1
IRTX
+5VSB
DUMMY
IRRX
GND
J _SENSE
O UT2_L
1
M IC_RET
P RESENCE#
GND
O UT2_R
M IC2_R
M IC2_L
OUT_RET
Conector de audio de Este es una interface para
panel frontal cable de audio de panel frontal
(9-pin HD_AUDIO1)
que permite conexión y control
(vea p.2, N. 27)
conveniente de apparatos de
Audio.
Base de conexiones del módulo de Esta base de conexiones se
infrarrojos para el consumidor puede utilizar para conectar
(4-pin CIR1)
receptor remoto.
(vea p.2, N. 23)
Int A_P1_D+
DUM MY
Int A_P1_D-
GND
Int A_P1_SSTX+
GND
Int A_P1_SSTX-
Int A_P1_SSRX+
Int A_P1_SSRX-
Vbu sVbu s
Vbu s
Int A_P0_SSRX-
Int A_P0_SSRX+
GND
Int A_P0_SSTX-
Int A_P0_SSTX+
GND
Int A_P0_D-
Int A_P0_D+
1
1. El Audio de Alta Denición soporta la detección de conector, pero el
cable de panel en el chasis debe soportar HDA para operar
correctamente. Por favor, siga las instrucciones en nuestro manual y
en el manual de chasis para instalar su sistema.
2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido
del panel frontal de la siguiente manera:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
C. Conecte Ground (GND) a Ground (GND).
D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No
necesitará conectarlos al panel de sonido AC’97.
E. Activación del micrófono frontal.
En sistemas operativos Windows
®
XP / XP 64-bit:
Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).
A continuación, haga clic en “FrontMic” (Micrófono frontal).
Español
