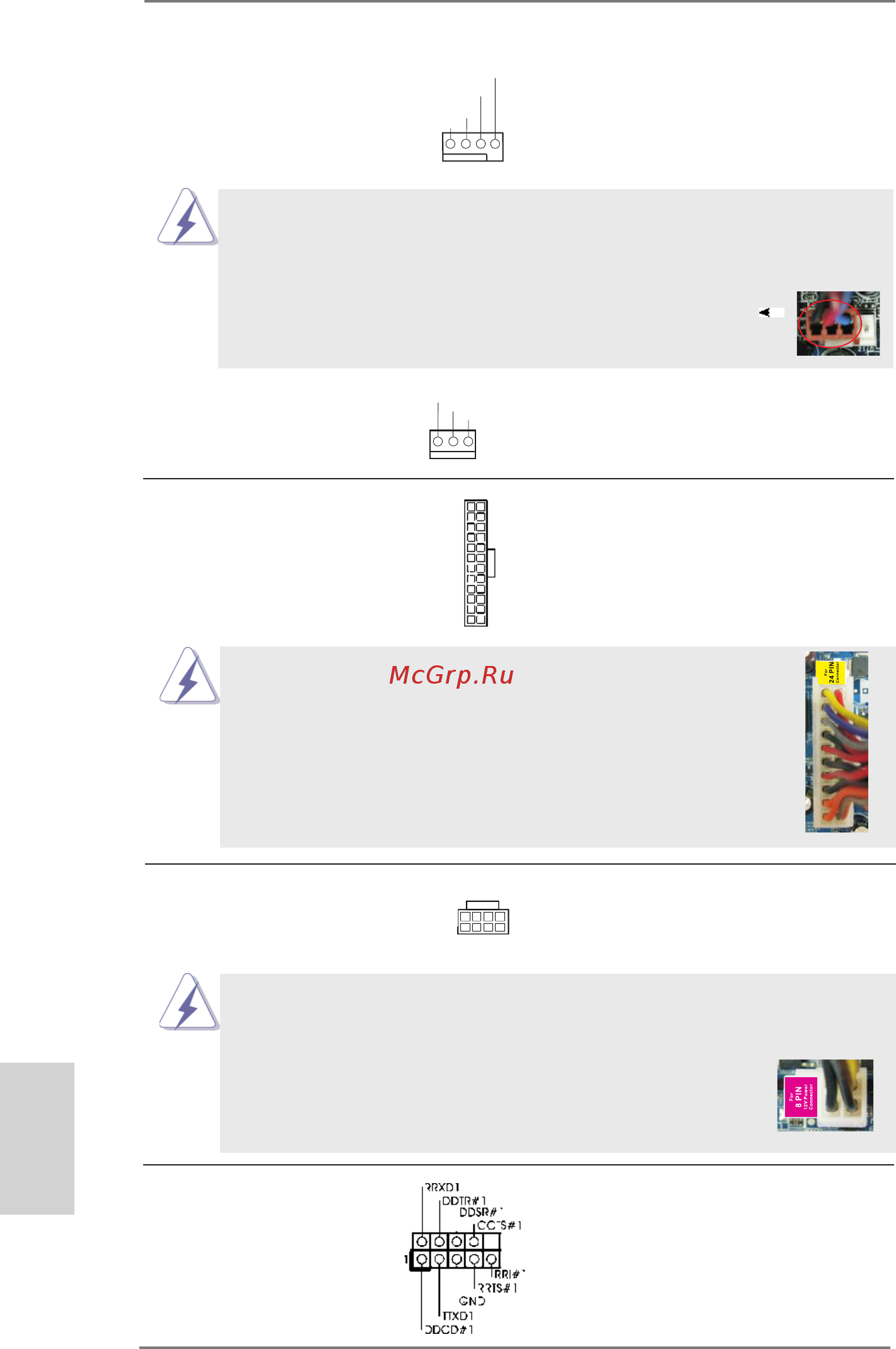

148
ASRock Z77 Extreme3 Motherboard
簡體中文
(3 針 CPU_FAN2)
( 見第 2 頁第 4 項 )
ATX 電源接頭 請將 ATX 電源供應器連接到這個
(24 針 ATXPWR1)
接頭。
( 見第 2 頁第 8 項 )
12
1
24
13
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
12
1
24
13
雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
4-Pin ATX 12V 電源安裝說明
ATX 12V 接頭 請將一個 ATX 12V 電源供應器接
(8 針 ATX12V1)
到這個接頭。
( 見第 2 頁第 1 項 )
串行接口連接器 這個 COM1 端口支持一個串行接
(9 針 COM1)
口的外設。
( 見第 2 頁第 24 項 )
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
3-Pin 風扇的安裝
Pin 1-3 連接
GN D
+ 12V
CPU_FAN_SPEED
8 5
4 1
8 5
4 1
CPU 風扇接頭 請將 CPU 風扇連接線接到這個接
(4 針 CPU_FAN1)
頭，讓黑線與接地的針腳相接。
( 見第 2 頁第 3 項 )
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONT ROL
1 2 3 4
