154

ASRock B75M-ITX Motherboard

日本語

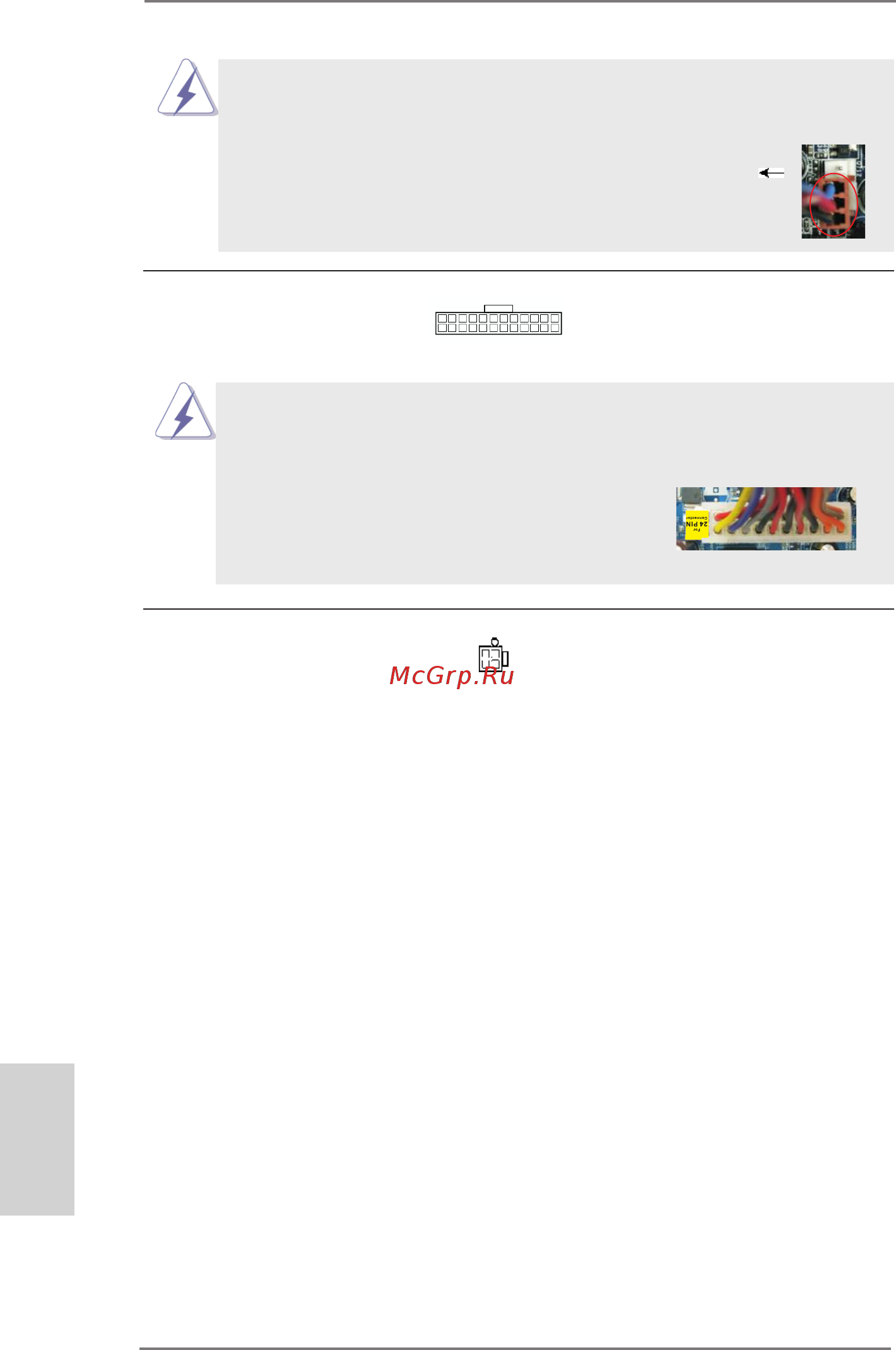

このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、ファ

ン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン

CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、ピン 1-3

に接続してください。

接続されたピン 1-3

3 ピンファンのインストール

ATX パワーコネクタ ATX 電源コネクタを接続します。

(24 ピン ATXPWR1)

ページ 2, アイテム 9 を参照

20 ピン ATX 電源装置の取り付け

このマザーボードには 24 ピン ATX 電源コネクタが装備されており、従来の 20 ピン ATX

電源装置を採用している場合でも作動します。20 ピン ATX 電源を使用するには、ピン 1

およびピン 13 と共に電源装置にプラグを差し込みます。

ATX 12V コネクタ

ATX 電 12V 源コネクタを接続します。

(4 ピン ATX12V1)

ページ 2, アイテム 19 を参照

24 13

12 1

24 13

12 1
