ASRock Z68 Extreme3 Gen3 Motherboard
Türkçe

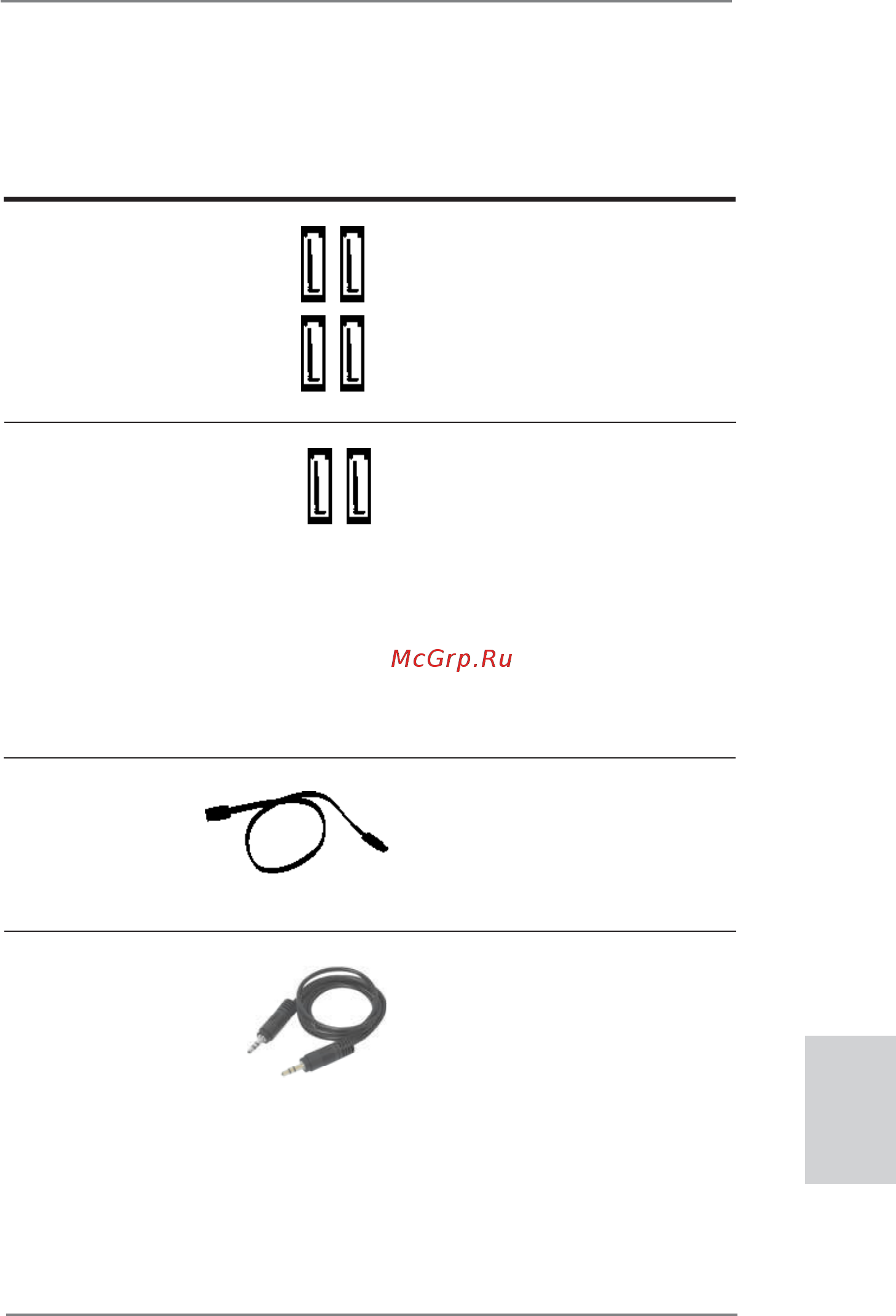

Seri ATA3 Konektörler Bu iki Seri ATA3 (SATA3)
(SATA3_0: bkz. s.2, No. 12)
konektör, dahili depolama
(SATA3_1: bkz. s.2, No. 11)
cihazları için SATA veri
kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir. Arka
I/O’daki eSATA bağlantı
noktasındaki HDD’yi yüklemek
isterseniz, dahili SATA3_1
çalışmayacaktır.
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATAII / SATA3 sabit
(İsteğe bağlı)
diskine veya anakarttaki
SATAII / SATA3 konektörüne
bağlanabilir.
3,5mm Ses Kablosu 3,5 mm ses kablosunun her iki
(İsteğe bağlı)
ucuda MP3 çalar ve cep
telefonu gibi taşınabilir ses
aygıtlarına veya bilgisayarın
Line-in (Hat Giriş) yuvasına
bağlanabilir.
SATA3_1
SATA3_0
Seri ATAII Konektörler Bu dört Seri ATAII (SATAII)
(SATA2_2: bkz. s.2, No. 14)
konektör, dahili depolama
(SATA2_3: bkz. s.2, No. 13)
cihazları için SATA veri
(SATA2_4: bkz. s.2, No. 16)
kablolarını destekler. Geçerli
(SATA2_5: bkz. s.2, No. 15)
SATAII arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir.
1.4 Yerleşik Fişler ve Konektörler
Yerleşik fi şler ve konektörler jumper DEĞİLDİR. Bu fi şlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!
SATA2_5 SATA2_3
SATA2_4 SATA2_2
