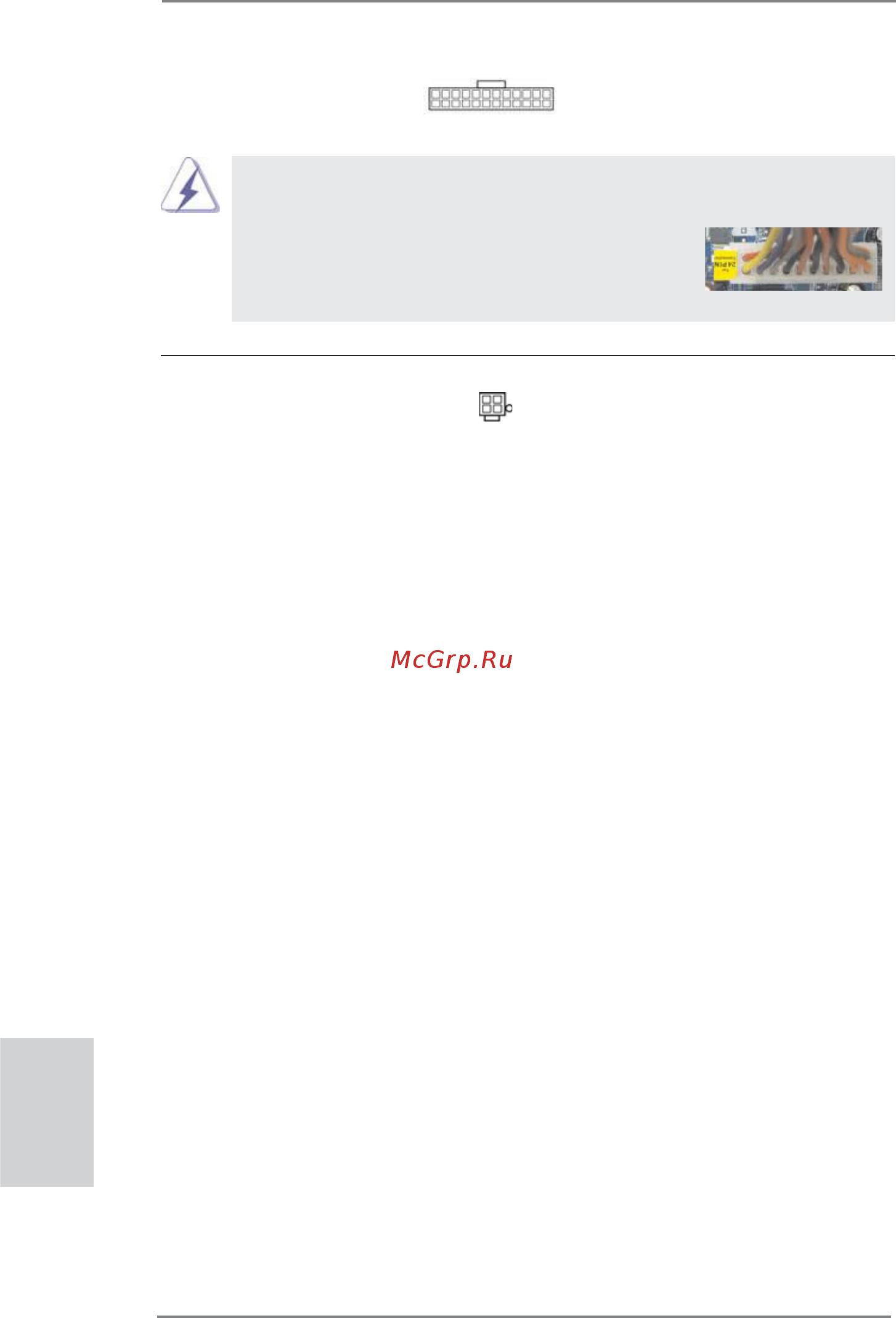

140
ASRock H61M-ITX Motherboard
ATX 12V コネクタ
このコネクタには CPU に Vcore 電
(4 ピン ATX12V1)
源を供給できるように、ATX 12V
ページ２, アイテム 15 を参照
プラグを備えたサワーサプライを
接続する必要があることに注意し
てください。接続に問題があると、電源
は正しく供給されません。
20 ピン ATX 電源装置の取り付け
このマザーボードには 24 ピン ATX 電源コネクタが装備されており、従来の 20 ピン ATX
電源装置を採用している場合でも作動します。20 ピン ATX 電源を使用するには、ピン 1
およびピン 13 と共に電源装置にプラグを差し込みます。
12 1
24 13
ATX パワーコネクタ ATX 電源コネクタを接続します。
(24 ピン ATXPWR1)
ページ２, アイテム 7 を参照
12 1
24 13
日本語
