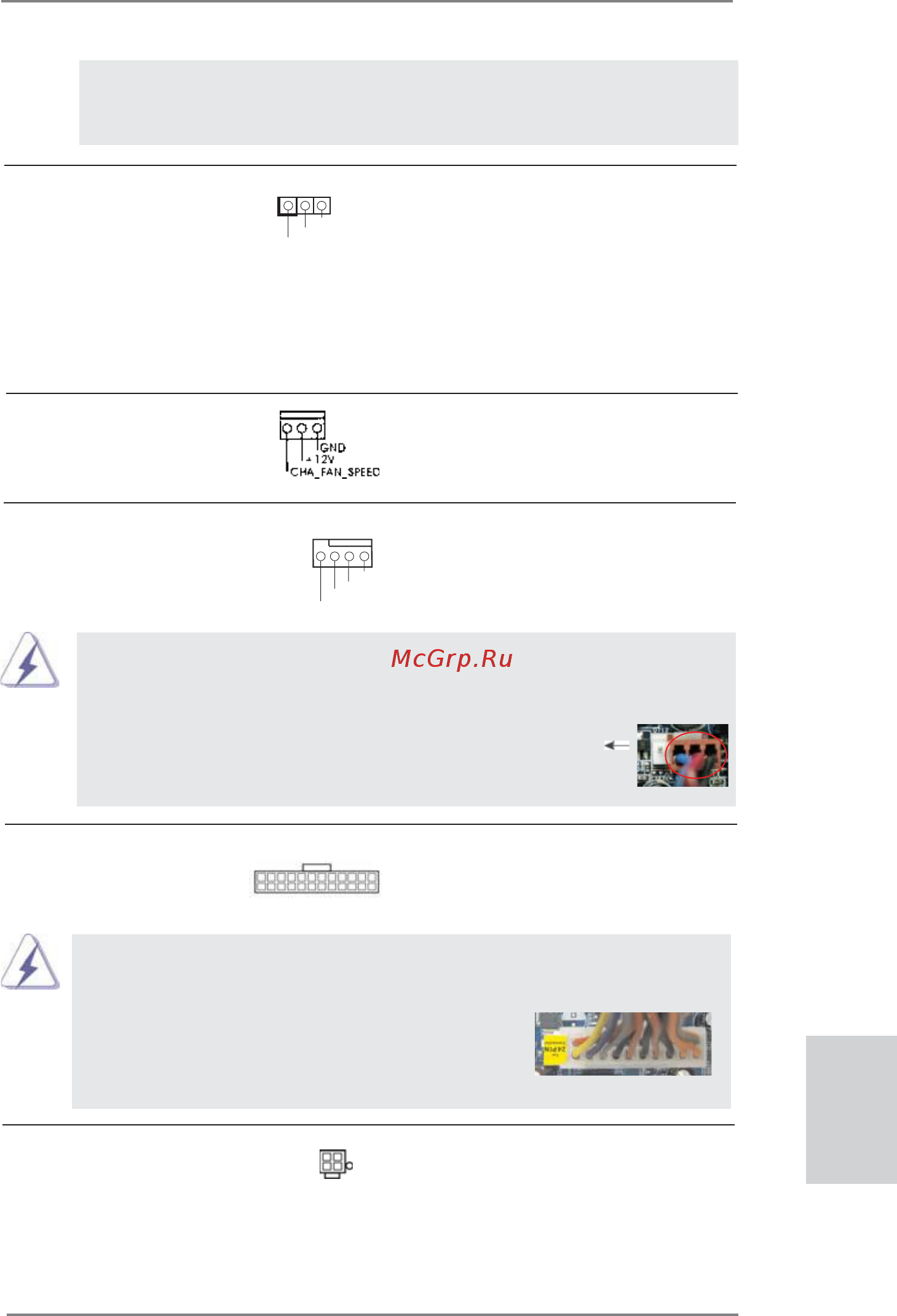

![ASRock H61M-ITX [151/165] 簡體中文](/views2/1687974/page151/bg97.png)
151
ASRock H61M-ITX Motherboard
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
3-Pin 風扇的安裝
Pin 1-3 連接
CPU 風扇接頭 請將 CPU 風扇連接線接到這個
(4 針 CPU_FAN1)
接頭，並讓黑線與接地的針腳
(見第2頁第17項)
相接。
ATX 電源接頭 請將 ATX 電源供應器連接到這
(24 針 ATXPWR1)
個接頭。
(見第2頁第7項)
機箱風扇接頭 請將風扇連接線接到這個
(3 針 CHA_FAN1)
接頭，並讓黑線與接地的針腳
(見第2頁第18項)
相接。
12 1
24 13
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
電源指示燈連接排針 請將機箱電源指示燈連接到
(3 針 PLED1)
這一排針，以指示系統電源
(見第2頁第19項)
狀態。當系統正在運行時，
LED 指示燈亮。在 S1 模式
下，LED 指示燈會不停閃
爍。在 S3/S4 或 S5 模式 ( 關
機 ) 下，LED 指示燈會熄滅。
1
PLED+
PLED+
PLED-
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用傳統的 20-pin
ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
ATX 12V 接頭 請將一個 ATX 12V 電源供應
(4 針 ATX12V1)
器接到這個接頭。
(見第2頁第15項)
12 1
24 13
前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、
重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機
箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。
簡體中文
