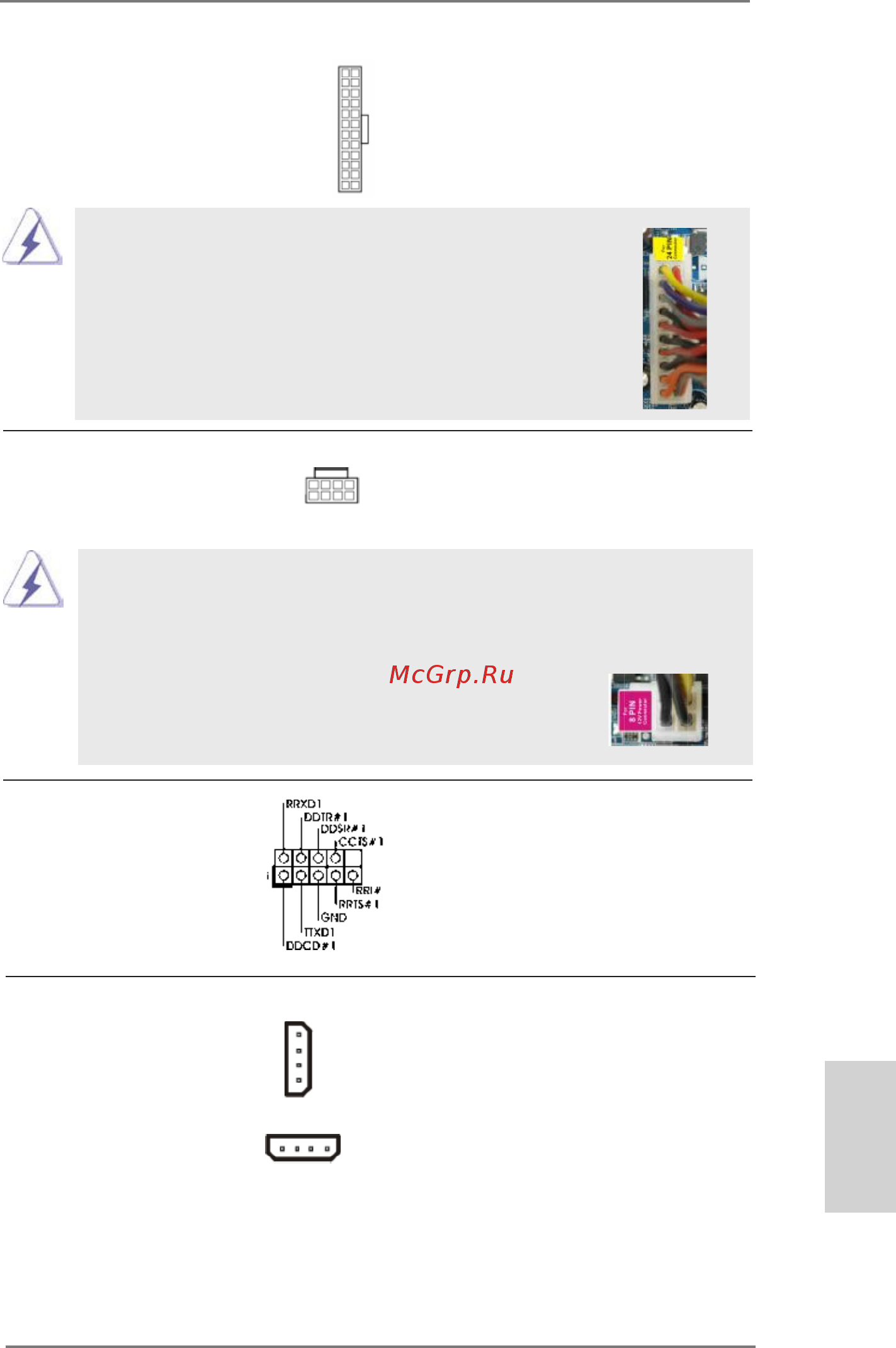

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir p.2 No. 5)

tête.

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

20-Installation de l’alimentation électrique ATX

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9)

utilisée pour prendre en charge

(voir p.2 No. 19)

un module de port COM.

Connecteur ATX 12V Veuillez connecter une unité

(ATX12V1 br.8)

d’alimentation électrique ATX

(voir p.2 No. 3)

12V sur ce connecteur.

8 5

4 1

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser

l’alimentation des 4 broches ATX, branchez votre alimentation

avec la broche 1 et la broche 5.

4-Installation d’alimentation à 4 broches ATX 12V

8 5

4 1

Connecteur d’alimentation SLI/XFire

(SLI/XFIRE_PWR1 br. 4)

(voir p.2 No. 29)

(SLI/XFIRE_PWR2 br. 4)

(voir p.2 No. 27)

Veuillez brancher ce connecteur

avec un connecteur d’alimen-

tation de alimentation lorsque

trois cartes graphiques sont

installées sur la carte mère.
