ASRock H61 Pro BTC [83/139] Português

ASRock H61 Pro BTC Motherboard

Português

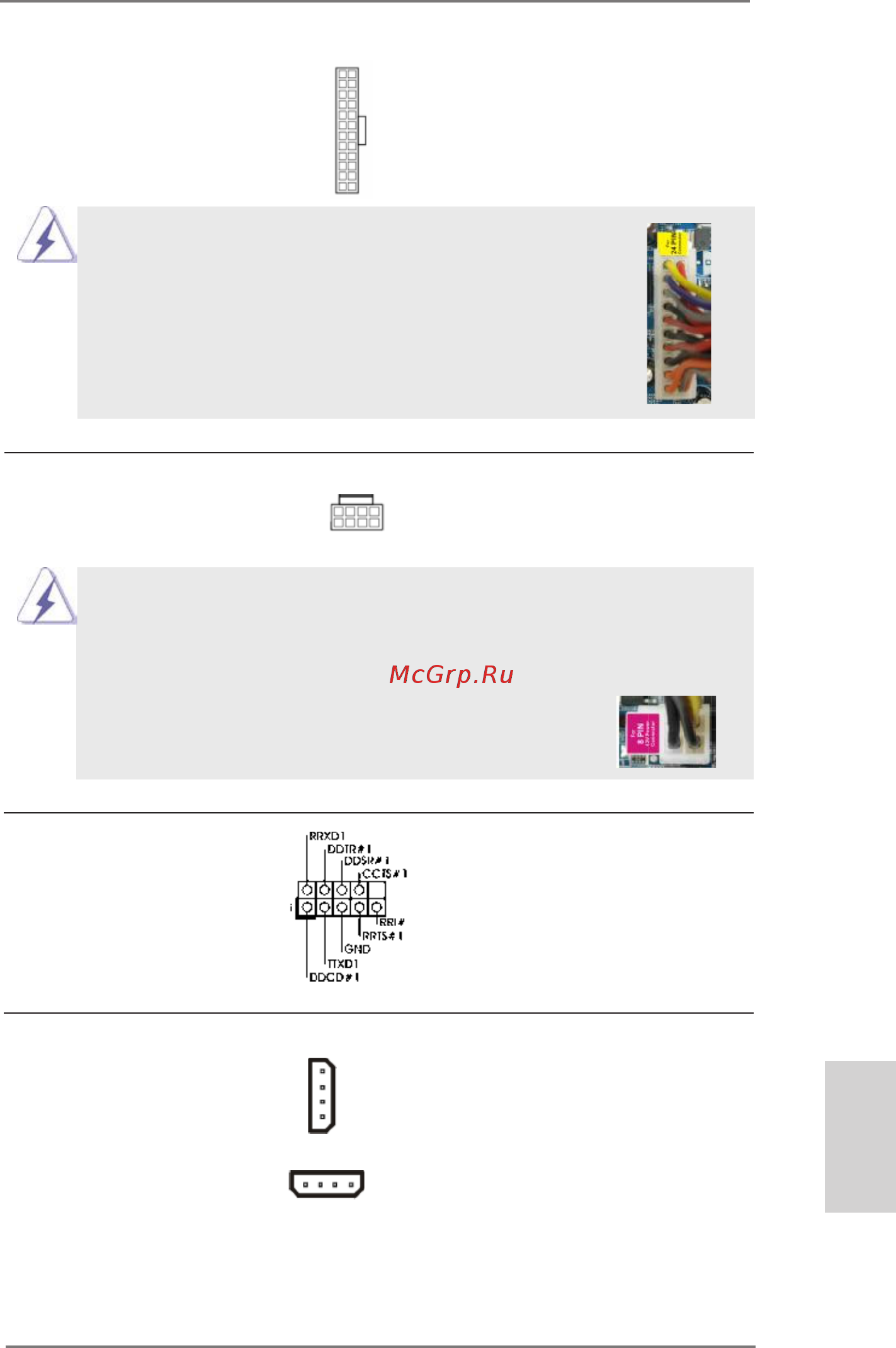

Conector de força do ATX Ligue a fonte de alimentação

(ATXPWR1 de 24 pinos)

ATX neste conector.

(veja a folha 2, No. 5)

Instalação da Fonte de alimentação ATX de 20 Pinos

Embora esta placa-mãe providencie um conector de

energia ATX de 24 pinos, pode apesar disso funcionar

com a adapta-ção de uma fonte de energia tradicional

de 20 pinos. Para usar a fonte de alimentação de 29

pinos, por favor ligue a sua fonte de alimentação com

o Pino 1 e o Pino 13.

Conector da porta COM

Este conector é usado para

(COM1 de 9 pinos)

suportar um módulo de porta

(veja a folha 2, No. 19)

COM.

Conector de força do ATX 12V Ligue a fonte de alimentação

(ATX12V1 de 8 pinos)

ATX 12V neste conector.

(veja a folha 2, No. 3)

Instalação da Fonte de alimentação ATX 12V de 4 Pinos

Embora esta placa-mãe providencie um conector de energia ATX 12V

de 8 pinos, pode apesar disso funcionar com a adapta-ção de uma fonte

de energia tradicional de 4 pinos. Para usar a fonte de alimentação de 4

pinos, por favor ligue a sua fonte de alimentação com o Pino 1 e o Pino 5.

8 5

4 1

8 5

4 1

Conector de alimentação SLI/XFire Ligue este conector a um

(SLI/XFIRE_PWR1 de 4 pinos)

conector de alimentação do

(veja a folha 2, No. 29)

alimentação quando existirem

três placas grácas instaladas

(SLI/XFIRE_PWR2 de 4 pinos)

nesta placa principal.

(veja a folha 2, No. 27)
