60
ASRock H61 Pro BTC Motherboard

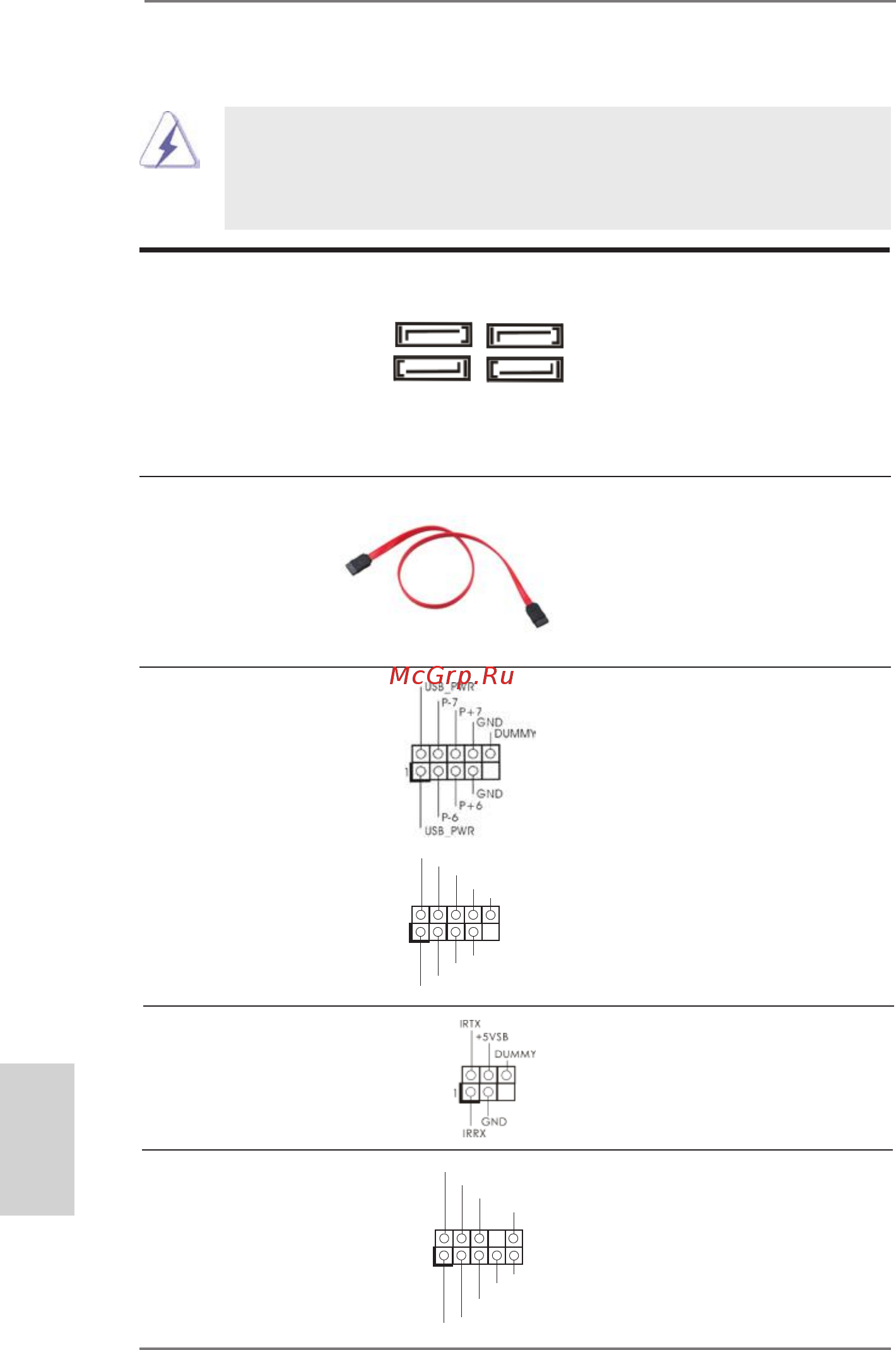

1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Conexiones de serie ATAII Estas cuatro conexiones de
(SATA2_0: vea p.2, N. 12)
serie ATAII (SATAII) admiten
(SATA2_1: vea p.2, N. 15)
cables SATA para dispositivos
(SATA2_2: vea p.2, N. 11)
de almacenamiento internos.
(SATA2_3: vea p.2, N. 14)
La interfaz SATAII actual
permite una velocidad de
transferencia de 3.0 Gb/s.
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional)
conectado con el disco duro
de SATA / SATAII o el
conectador de SATAII en esta
placa base.
Cabezal USB 2.0 Además de seises puertos
(9-pin USB6_7)
USB 2.0 predeterminados en el
(vea p.2, N. 18)
panel de E/S, hay dos bases
de conexiones USB 2.0 en
esta placa base. Cada una de
estas bases de conexiones
(9-pin USB8_9)
admite dos puertos USB 2.0.
(vea p.2, N. 17)
1
U SB_PWR
P-8
GND
DUMMY
U SB_PWR
P +8
GND
P-9
P +9
Cabezal de Módulo Infrarrojos Este cabezal soporta un
(5-pin IR1)
módulo infrarrojos de
(vea p.2, N. 13)
transmisión y recepción
wireless opcional.
Conector de audio de Este es una interface para
panel frontal cable de audio de panel frontal
(9-pin HD_AUDIO1)
que permite conexión y control
(vea p.2, N. 20)
conveniente de apparatos de
Audio.
J _SENSE
O UT2_L
1
M IC_RET
P RESENCE#
GND
O UT2_R
M IC2_R
M IC2_L
OUT_RET
SATA2_2
SATA2_3
SATA2_0
SATA2_1
Español
