3. Telepítés
A Készülék Átadása
• A termékek DAIKIN gyártóüzemből való kilépésekor a Ventilátoros Konvektor Egységek megfelelő becsomago-
lása és ellenőrzése történik a termékek károsodás nélküli, magas minőségű szállítása érdekében.
• Figyelmesen vizsgáljon meg minden terméket rögtön a kiszállítás után. Ha sérülést állapít meg, azt jelölje meg a
• Ezt megteheti telefonon vagy személyesen, de mindig jegyezze fel a fuvarlevélre a sérülést.
• A károsodás vagy veszteség mértékének megállapítása érdekében, a szállított terméket a fuvarozó felügyelete
alatt kell kinyitni, a jogos követelés érdekében jegyzőkönyvet kell készíteni, az eredeti példány a címzettnél
marad, egy másolatot a fuvarozó által a szállító céghez kell eljuttatni.
A berendezés elhelyezése
FIGYELEM!
1. A telepítő és beüzemelési művelet előtt végezze el az alábbi ellenőrzéseket:
2. A telepítés és karbantartás érdekében elegendő helynek kell lennie. Kérjük, nézze meg a csatlakozási ábrát és az egység
méreteit. (2. ábra: Az egység körül hagyandó szükséges minimális helyet mutatja.)
3. Győződjön meg a megfelelő hely meglétéről, amely szükséges a csövezéshez és az elektromos csatlakozáshoz.
4. Győződjön meg arról,
hogy a tartórudak képesek megtartani a készülék súlyát.
5. A készülék megfelelő működése és a kondenzvíz távozása érdekében a készülék telepítését vízszintes helyzetben kell
elvégezni.
6. A légcsatorna külső statikus nyomásának a tervezési statikus nyomás tartományán belül kell lennie.
7. A telepítést végző személynek a bekötő csöveket és azok telepítését a helyi előírásoknak és törvényeknek megfelelően
kell biztosítaniuk.
8. A telepítést elvégző személyeknek meg kell győzödni aról, hogy a berendezés és a szervíz szelepek a hel
yi előírásoknak
és törvényeknek megfelelően került telepítésre.
9. Mielőtt a berendezést telepítené vagy javítaná, meg kell győződni arról, hogy a készülék főkapcsolója le van kapcsolva.
MAGYAR
164

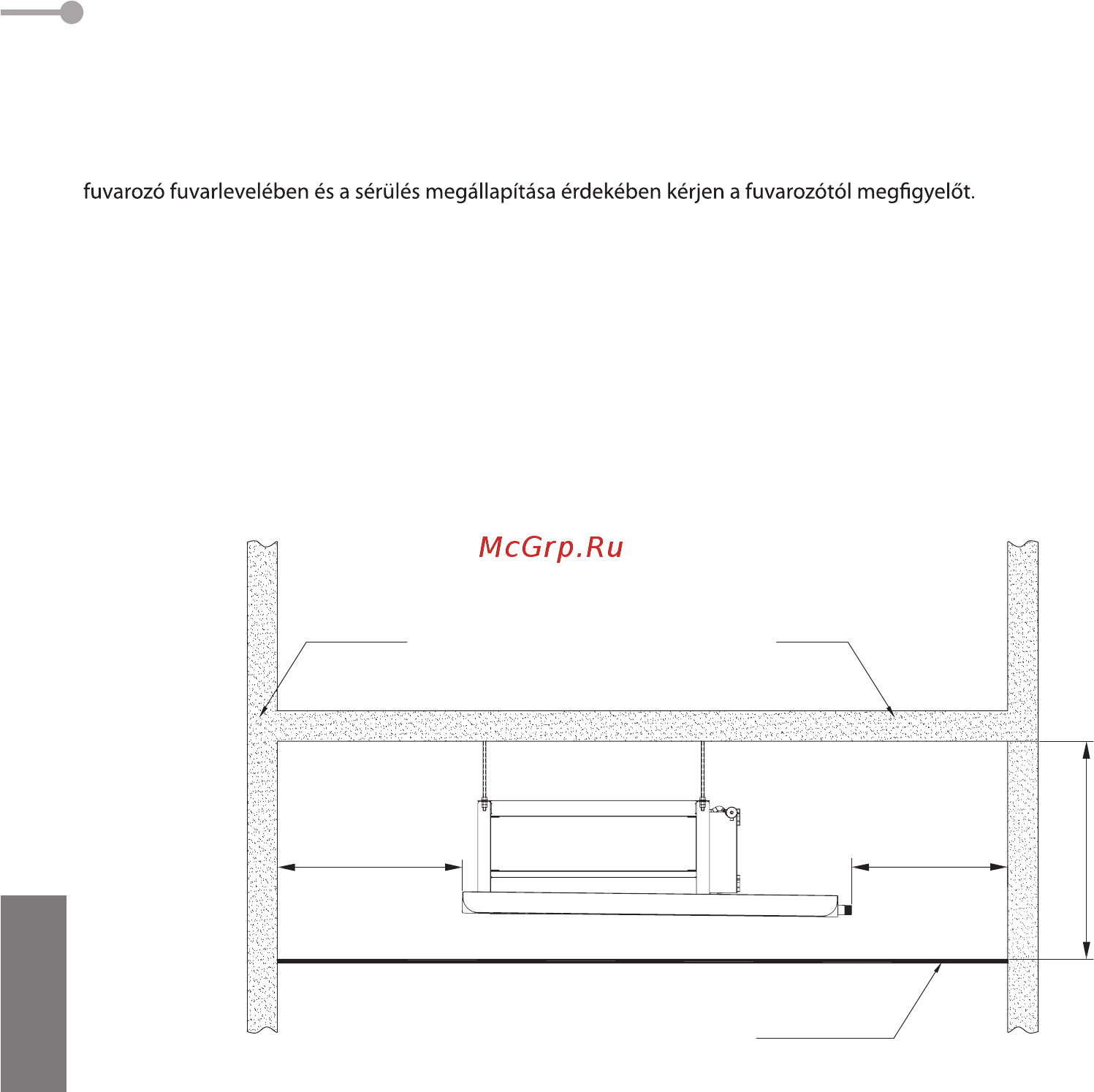

ábra:
-2
ÁLMENNYEZET
OLDALFAL FÖDÉM
B
A
H
A ≥ 400 mm B ≥ 200 mm H ≥ 400 mm
