Instalación de la Unidad
-
encia en este tipo de aparatos, siguiendo las normas y regulaciones locales. Las conexiones de electrici-
dad y agua han de realizarse por un electricista y fontanero con experiencia.

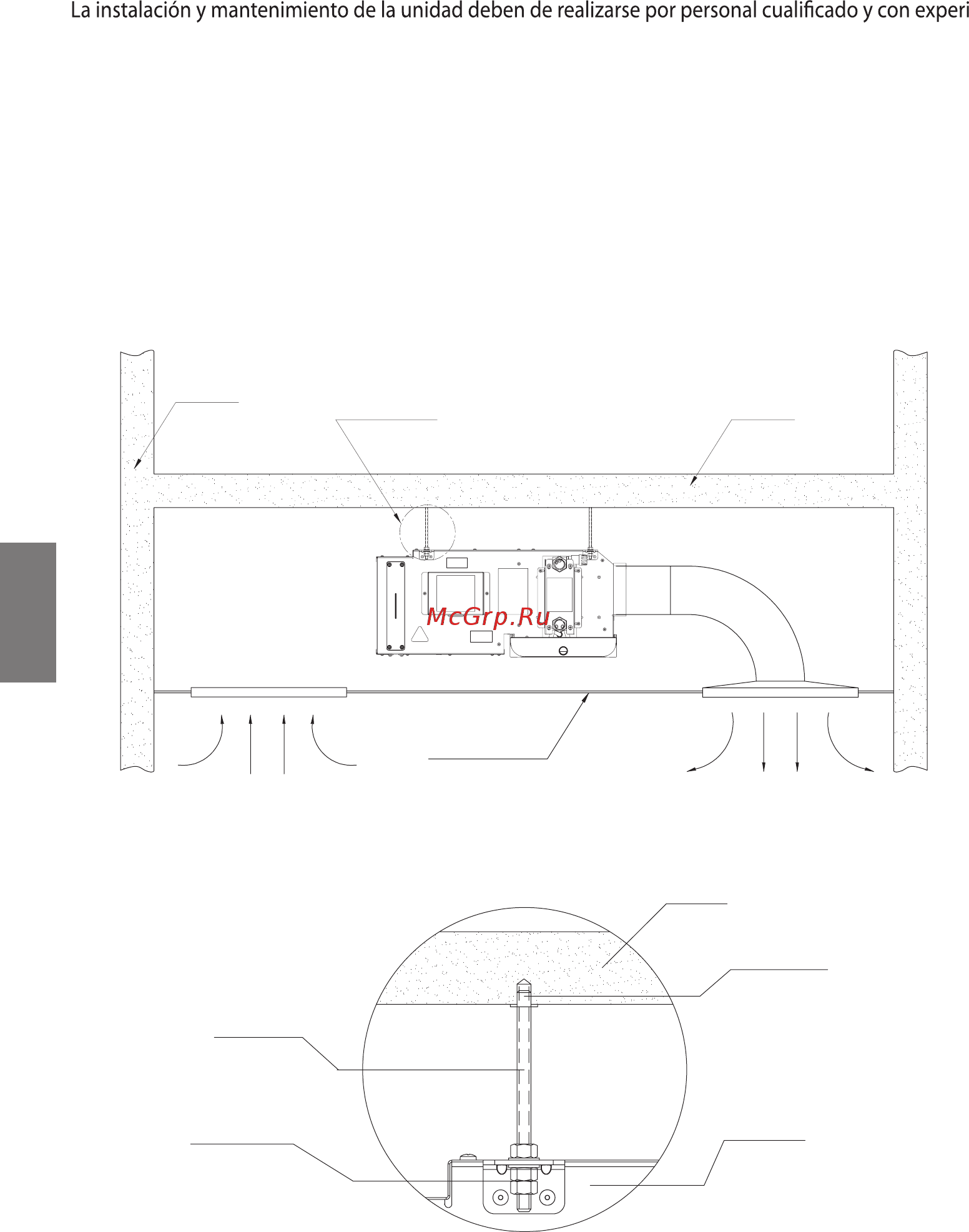

1. La unidad está diseñada para una instalación oculta en el techo.
2. En la parte superior de la unidad constan agujeros destinados para la suspensión de la unidad.
3. Asegúrese de nivelar la parte superior de la unidad.
4. Utilice exclusivamente material de aislamiento adecuado.
5. Deben aislarse todas las tuberías de agua y cualquier pieza situada sobre estas.
6. También es necesario aislar los conductos de aire.
7. El adhesivo utilizado para el aislamiento ha de ser resistente a temperaturas desde -18˚C hasta 94˚C.
PARED
DETALLE A
TECHO
PANEL DE ACCESO
AIRE DE RETORNO
TECHO FALSO
DESCARGA DE AIRE
ESPAÑOL
90
TUERCA
2 UNIDADES
TORNILLO
FANCOIL
BARRA DE
COLGARE
DETALLE A
PARED
