35
Français
N3700M
N3150M
N3050M

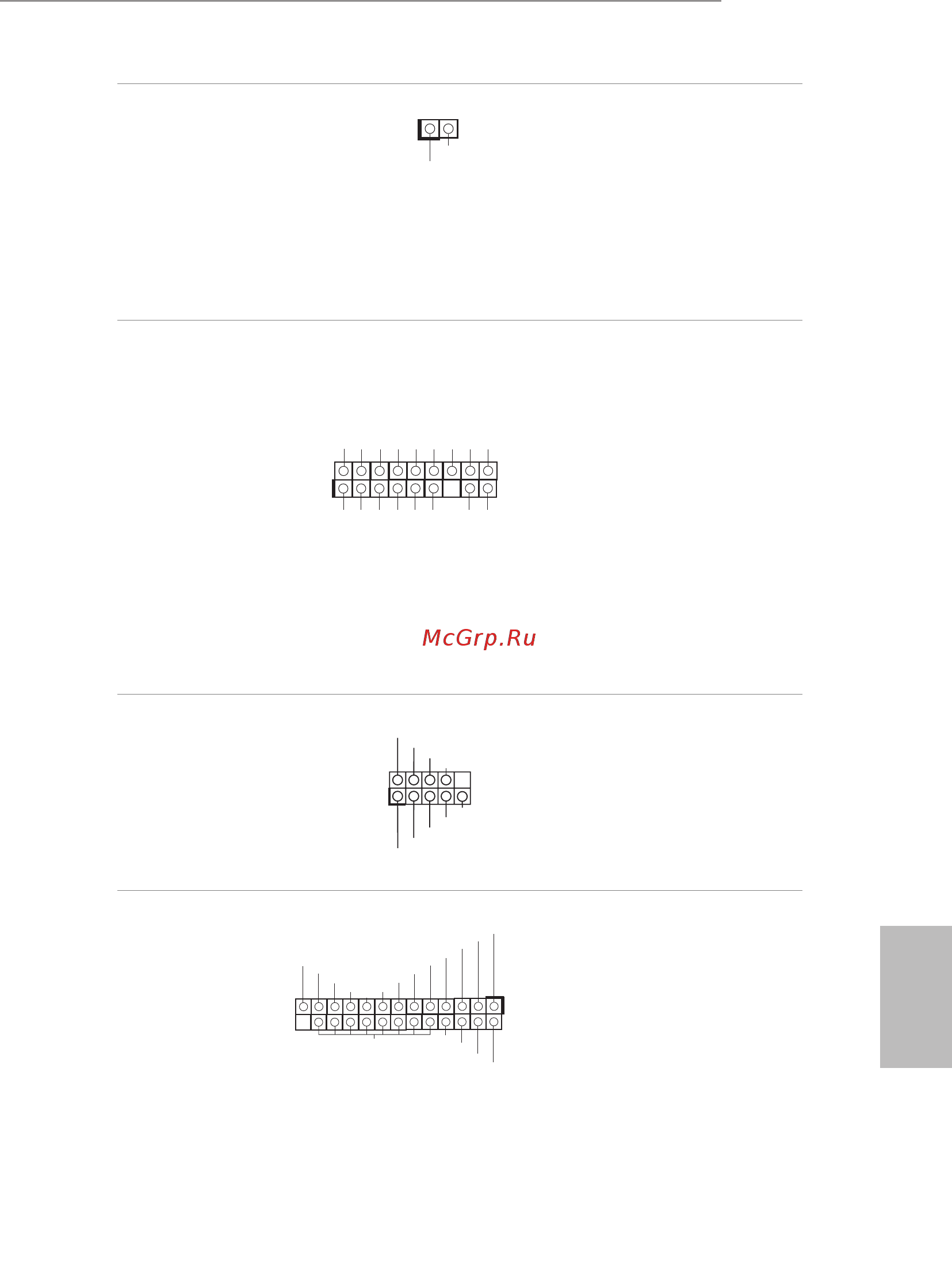

Embase d’intrusion châssis
(CI1 à 2 broches)
(voir p.1, No. 16)
Cette carte mère prend en charge
la fonction de détection CHASSIS
OUVERT qui alerte l’utilisateur
en cas de retrait du boîtier du
châssis. Cette fonction requiert un
châssis à conception intégrant la
détection d’intrusion.
Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 14)
Ce connecteur prend en charge
un module TPM (Trusted
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certicats
numériques, mots de passe et
données en toute sécurité. Le
système TPM permet également
de renforcer la sécurité du
réseau, de protéger les identités
numériques et de préserver
l'intégrité de la plateforme.
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 12)
(COM2 à 9 broches)
(voir p.1, No. 13)
Cette embase prend en charge un
module de port série.
Embase de port
d’impression
(LPT1 à 25 broches)
(voir p.1, No. 11)
Il s’agit d’une interface
pour le câble du port
d’impression qui permet
un branchement aisé
des périphériques
d’impression.
1
GND
SMB _ D ATA_MAIN
LAD2
LAD1
GND
S_P W R DWN #
SER I R Q #
GND
PCI C L K
PCI R S T #
LAD3
+3V
LAD0
+3VSB
GND
FRA M E
SMB _ C LK_MAIN
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
Signal
GND
1
AF D#
ER ROR#
PI NIT#
GN D
SL IN#
ST B#
SP D0
SP D1
SP D3
SP D2
SP D4
SP D5
SP D6
SP D7
AC K#
BU SY
PE
SL CT
