69
Português
N3700M
N3150M
N3050M

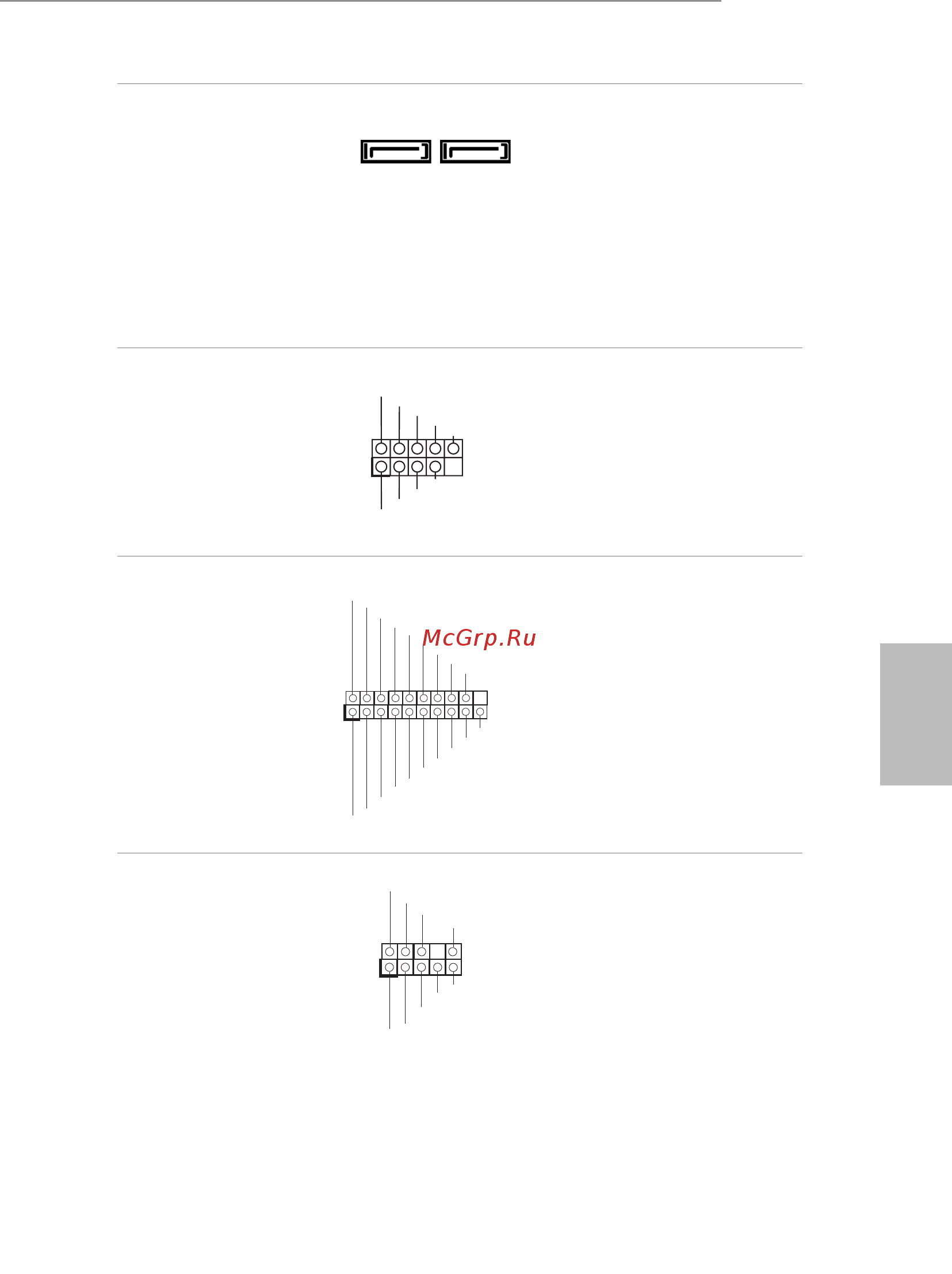

Conectores ATA3 de série
(SATA3_1:
consultar p.1, Nº. 18)
(SATA3_2:
consultar p.1, Nº. 17)
Estes dois conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 6,0 Gb/s.
Terminais USB 2.0
(USB_23 de 9 pinos)
(consultar p.1, N.º 10)
(USB_45 de 9 pinos)
(consultar p.1, N.º 2)
Para além das dois portas
USB 2.0 no painel de E/
S, existe dois terminal
nesta placa principal. Cada
terminal USB 2.0 é capaz
de suportar duas portas.
Terminais USB 3.0
(USB3_2_3 de 19 pinos)
(consultar p.1, N.º 1)
Para além das dois portas
USB 3.0 no painel de E/S,
existe um terminal nesta
placa principal. Cada
terminal USB 3.0 é capaz
de suportar duas portas.
Terminal de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(consultar p.1, N.º 15)
Este terminal destina-se
à ligação de dispositivos
áudio ao painel de áudio
frontal.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
In tA_P _ SSRX -
Vb us
In tA_P _ SSRX -
SATA3_1 SATA3_2
