71
Português
N3700M
N3150M
N3050M

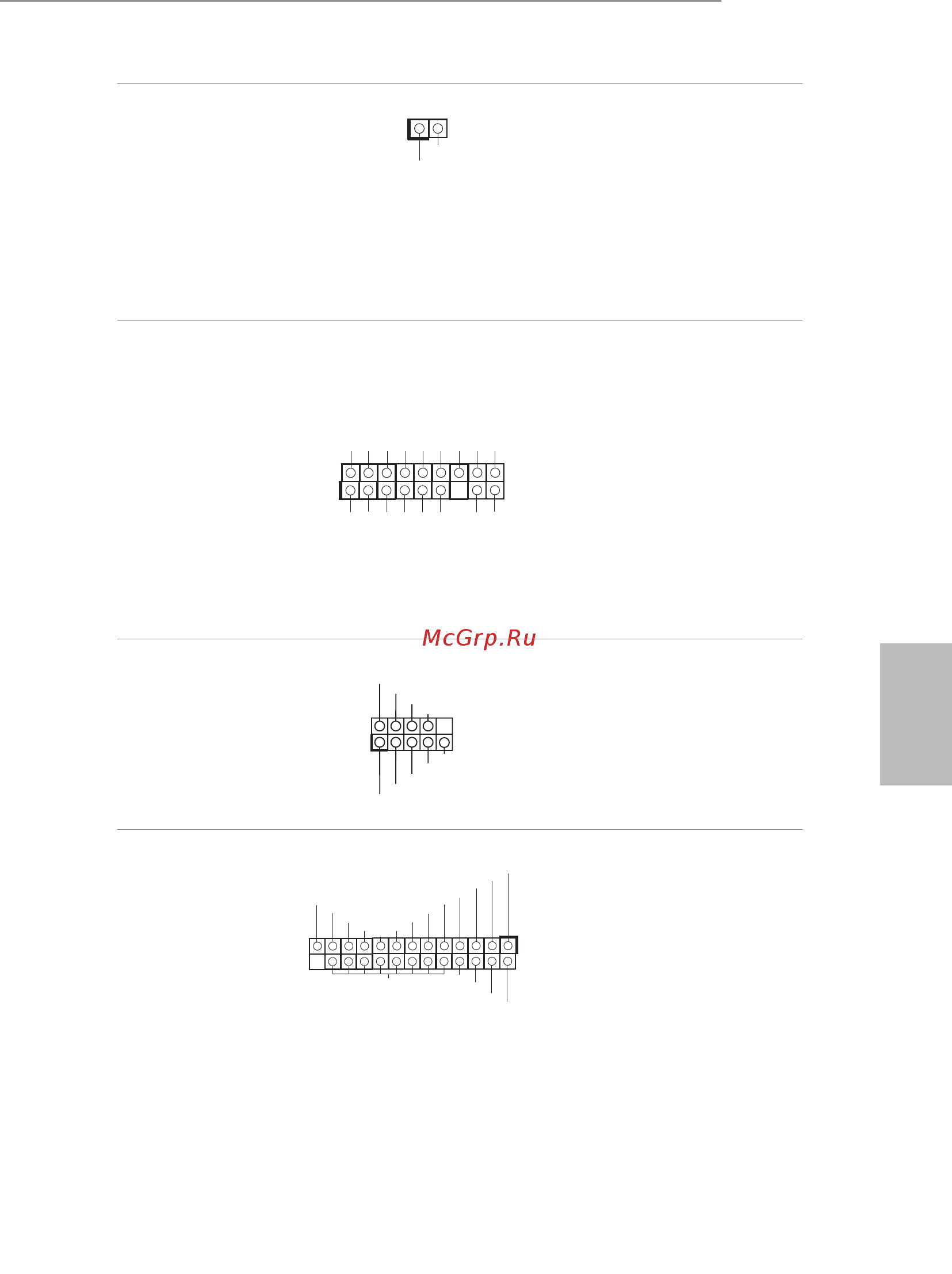

Terminal de intrusão do
chassis
(CI1 de 2 pinos)
(consultar p.1, N.º 16)
Esta placa principal suporta
a função de detecção de
ABERTURA da CAIXA que
detecta se a tampa do chassis foi
removida. Esta função requer um
chassis com design de detecção de
intrusão.
Terminal TPM
(TPMS1 de 17 pinos)
(consultar p.1, N.º 14)
Este conector suporta um sistema
com Módulo de Plataforma
Conável (TPM), que pode
armazenar com segurança chaves,
certicados digitais, palavras-
passe e dados. Um sistema TPM
também ajuda a melhorar a
segurança de rede, a proteger
identidades digitais e a garantir a
integridade da plataforma.
Terminal de porta de série
(COM1 de 9 pinos)
(consultar p.1, N.º 12)
(COM2 de 9 pinos)
(consultar p.1, N.º 13)
Este terminal suporta um módulo
de porta de série.
Terminal de porta de
impressão
(LPT1 de 25 pinos)
(consultar p.1, N.º 11)
Esta é uma interface
para cabo de porta de
impressão que permite
a ligação conveniente de
dispositivos de impressão.
1
GND
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
Signal
GND
1
AF D#
ER ROR#
PI NIT#
GN D
SL IN#
ST B#
SP D0
SP D1
SP D3
SP D2
SP D4
SP D5
SP D6
SP D7
AC K#
BU SY
PE
SL CT
