ASRock G41M-GS3 / G41M-S3 Motherboard

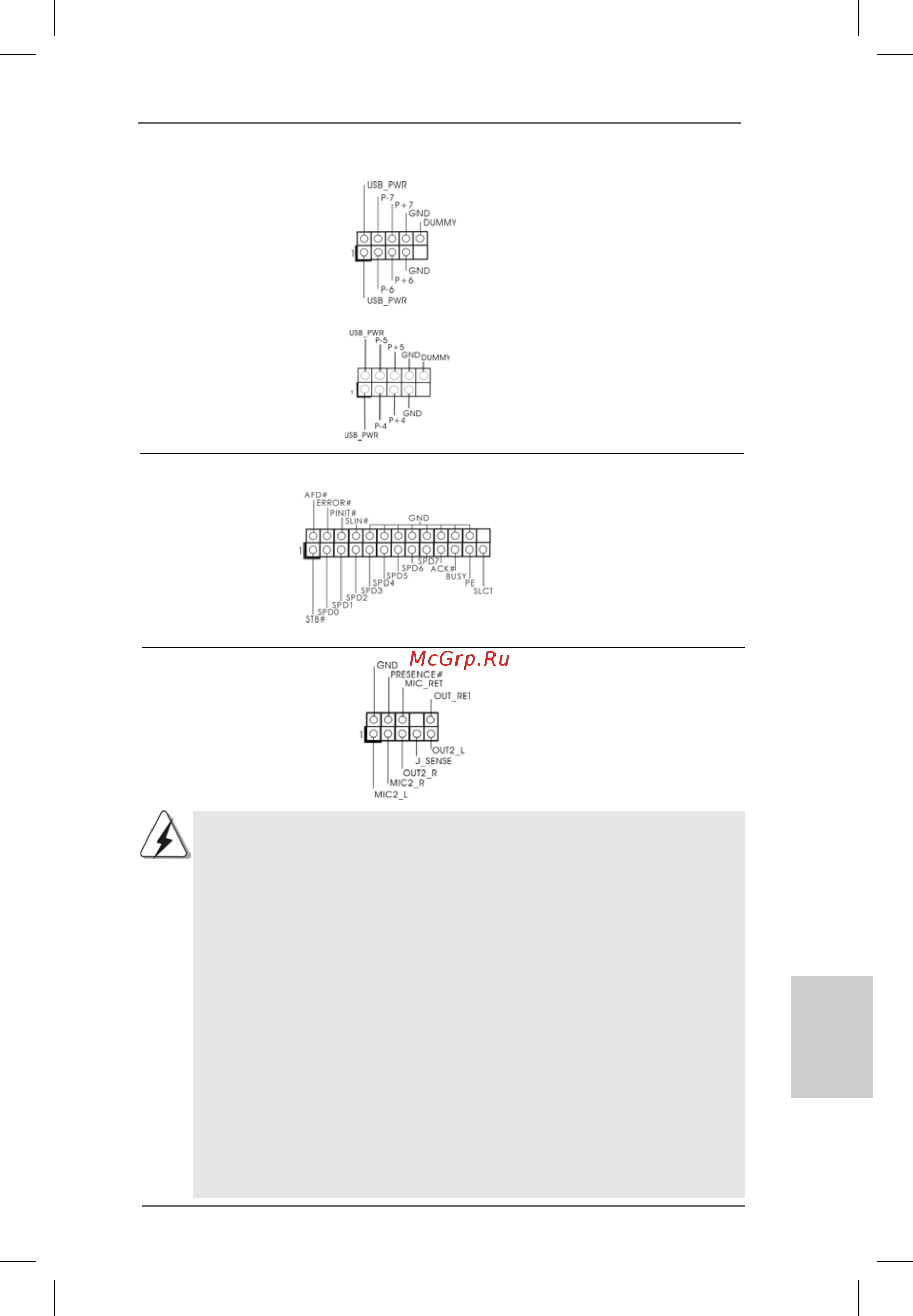

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB6_7) üblichen USB 2.0-Ports an den

(siehe S.2 - No. 15) I/O-Anschlüssen befinden sich

zwei USB 2.0-Anschlussleisten

am Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

(9-pol. USB4_5) USB 2.0-Ports unterstützt.

(siehe S.2 - No. 16)

Druckerport-Anschlussleiste Dies ist eine Schnittstelle zum

(25-pol. LPT1) Anschluss eines Druckerport-

(siehe S.2 - No. 25) Kabels, mit dem Sie passende

Drucker auf einfache Weise

anschließen können.

DeutschDeutsch

Deutsch

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht

(siehe S.2 - No. 21) Ihnen eine bequeme

Anschlussmöglichkeit und

Kontrolle über Audio-Geräte.

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an

OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss

gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste

angeschlossen werden.

E. Rufen Sie das BIOS-Setup-Dienstprogramm auf. Wechseln Sie zu

Erweiterte Einstellungen und wählen Sie Chipset-Konfiguration.

Setzen Sie die Option Frontleistenkontrolle von [Automatisch] auf

[Aktiviert].
