1.3 Motherboard Layout (G Pro1.3 Motherboard Layout (G Pro
1.3 Motherboard Layout (G Pro1.3 Motherboard Layout (G Pro

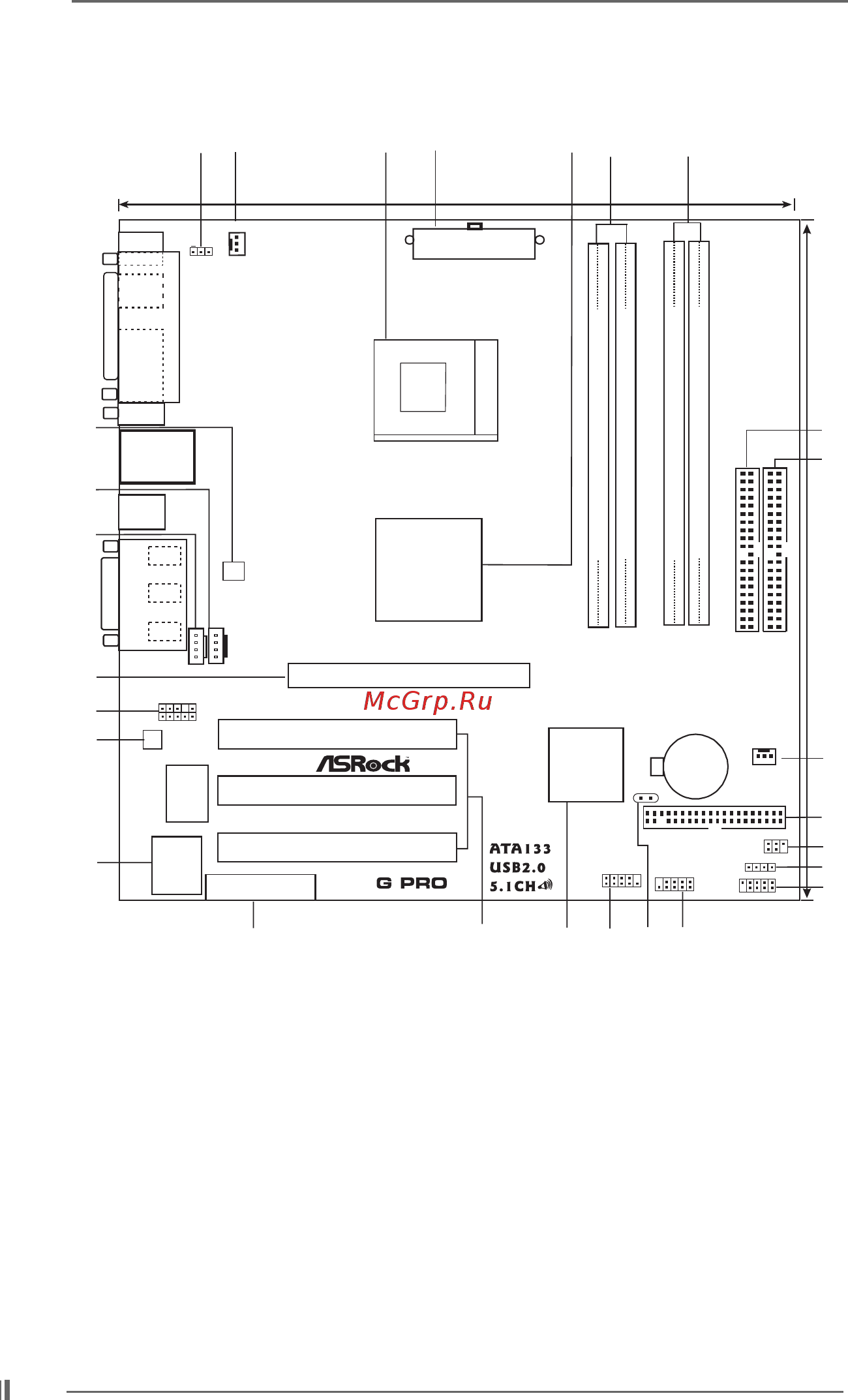

1.3 Motherboard Layout (G Pro)
1 ATX power connector (ATXPWR1) 15 External speaker connector (SPEAKER1)
2 CPU socket 16 South Bridge controller
3 CPU fan connector (CPU_FAN1) 17 Clear CMOS (CLRCMOS1)
4 North Bridge controller 18 PCI slots
5 184-pin DDR DIMM slots (blue) 19 AUDIO CODEC
6 168-pin SDRAM DIMM slots (black) 20 Front panel audio connector (AUDIO1)
7 Primary IDE connector (IDE1, blue) 21 LAN PHY
8 Secondary IDE connector (IDE2, black) 22 PS2_USB_PWR1 jumper
9 Chassis fan connector (CHA_FAN1) 23 Internal audio connector: AUX1(white)
10 Floppy connector (FLOPPY1) 24 Internal audio connector: CD1 (black)
11 Flash Memory 25 Serial port connector (COM1)
12 System panel connector (PANEL1) 26 AMR slot
13 USB header (USB45) 27 AGP slot
14 Infrared module connector (IR1)
SiS
650 Series
Chipset
PS2_USB_PWR1
10
32
DDR DIMM1 (64/72 bit, 184-pin module)
Accelerated Graphics Port
DDR DIMM2 (64/72 bit, 184-pin module)
SDR DIMM1 (64 bit, 168-pin module)
SDR DIMM2 (64 bit, 168-pin module)
2MB
BIOS
USB45
COM1
PCI 1
PCI 2
PCI 3
24.4cm (9.6 in)
Super
I/O
AUDIO CODEC
AUX1
Mic
In
GAME AUDIO1
CD1
USB01
LAN
USB23
Mic in
Line out
GAME AUDIO1
PARALLEL PORT
PS/2
PS/2
Mouse
Keyboard
VGA
SiS
South
Bridge
AUDIO1
1
Line
In
Line in
8
7
25
17
1618
26
13
11
19
20
27
24
21
23
32
01
CMOS
Battery
IDE1
IDE2
CHA_FAN1
9
10
FLOPPY1
12
CLRCMOS1
SPEAKER1
RESET HDLED
PWRBTN PLED
PANEL1
IR1
PGA478B
AMR1
14
15
24.4cm (9.6 in)
CPU_FAN1
2
3
1
45 6
22
CPU_FAN1
2
3
1
45 6
22
ATX PWR1
LAN PHY
