• Фанкойлы • блок настенный • FWT

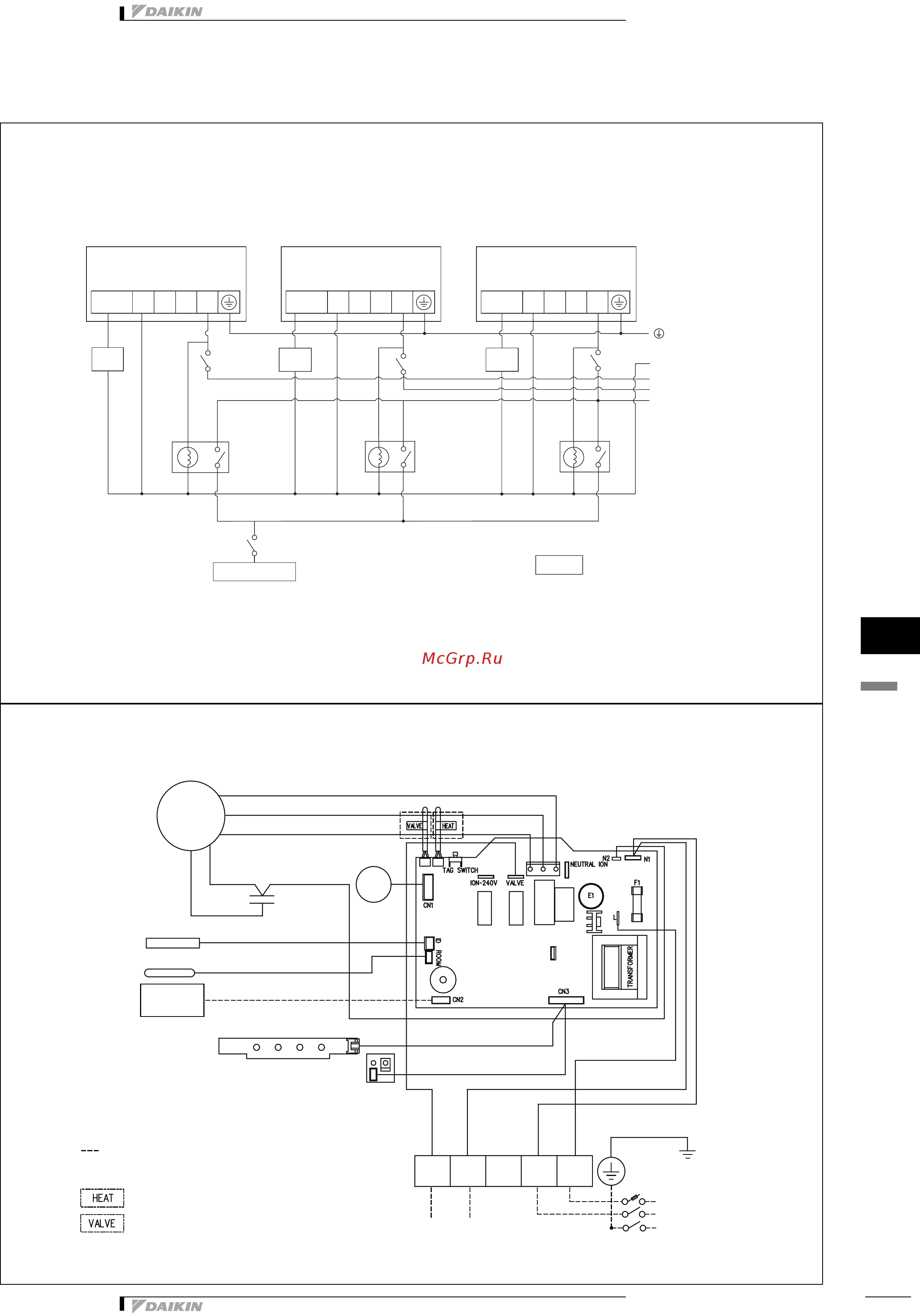

7 Монтажная схема
7 - 1 Монтажная схема
3
6
7
FWT02~06AATNMV1
FCU 3
VA LV E N
2
N
1
L
FCU 2
VA LV E N
2
N
1
L
FCU 1
VA LV E N
2
N
1
L
N
T
S
R
VW3VW3 3WV
3x2x1x
3WV
x1, x2, x3
Радиатор
3 ходового клапана
Pеле (220 – 240В, 10А)
FWT02AATNMV1 / FWT03AATNMV1 / FWT04AATNMV1
ОРАНЖЕВЫЙ (НИЗКИЙ)
КОРИЧНЕВЫЙ (СРЕДНИЙ)
ЧЕРНЫЙ (ВЫСОКИЙ)
K KЛAПAHУ
3 ДOPOГ
AS
FM
ЖЕЛТЫЙ/ЗЕЛЕНЫЙ
ТЕРМОРЕЗИСТОР КАТУШКИ ВНУТРЕННЕГО БЛОКА
ТЕРМОРЕЗИСТОР ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ В ПОМЕЩЕНИИ
ПАНЕЛЬ ДАТЧИКА
ИНФРАКРАСНОГО СИГНАЛА
SLEEP COOL/HEAT TIMER ION
ПАНЕЛЬ ДИСПЛЕЯ
СИНИЙ СИНИЙ
КРАСНЫЙ
СИНИЙ
КРАСНЫЙ
СИНИЙПУРПУРНЫЙ
НОМЕР ДЕТАЛИ.: 08 02 4 091934
ВНИМАНИЕ !
FM :
ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
AS :
ЭЛЕКТРОДВИГАТЕЛЬ КОМПРЕССОРА С КАЧАЮЩИМСЯ РОТОРОМ
ЭЛЕКТРОДВИГАТЕЛЬ
ВЕНТИЛЯТОРА
КОНДЕНСАТОР
220-240В
переменного тока
1 ФАЗА 50Гц
- С СОЕДИНИТЕЛЬНЫМ КАБЕЛЕМ ДЛЯ ТЕПЛОВОГО НАСОСА
- БЕЗ СОЕДИНИТЕЛЬНОГО КАБЕЛЯ ДЛЯ ЗКСПЛУАТАЦИИ С КЛАПАНОМ
- С СОЕДИНИТЕЛЬНЫМ КАБЕЛЕМ ДЛЯ ЭКСПЛУАТАЦИИ С КЛАПАНОМ
- БЕЗ СОЕДИНИТЕЛЬНОГО КАБЕЛЯ ДЛЯ ЭКСПЛУАТАЦИИ БЕЗ КЛАПАНА
L
N
E
Установка Поля
VA LV E
N2
N1 L
ПРОВОДНОЙ
КОНТРОЛЛЕР
