7
TORINO
От водопровода
Слив в канализацию
1
2
3
4
5
6
789
10
11
12
13
1415
16
17
18
1. Штуцер к насосу
2. Штуцер обратной линии
системы отопления
3. Штуцер линии байпаса
4. Главный стояк
5. Готел
6. Циркуляционный насос
7. Грязевой фильтр
8. Запорный кран
9. Радиатор
10. Водопровод подпитки
11. Сливная магистраль
12. Трубопровод обратной воды
13. Автоматический воздухоот-
водчик
14. Предохранительный сбросной
клапан
15. Манометр
16. Закрытый расширительный бак
17. Малый круг рециркуляции
18. Автоматический трехходовой
клапан
рис. 9 – Рекомендуемая гидравлическая схема закрытой системы отопления
с циркуляционным насосом
Уклон не менее 5 мм на 1 м длины
От водопровода
Слив в канализацию
1 2 3 4 5 6 7
8
91011
12
1. Главный стояк
2. Расширительный бак
3. Котел отопительный
4. Кран
5. Циркуляционный насос
6. Грязевой фильтр
7. Кран
8. Радиатор
9. Водопровод подпитки
10. Сливная магистраль
11. Трубопровод обратной воды
12. Сигнальная труба
рис. 8 – Рекомендуемая гидравлическая схема открытой системы отопления
с циркуляционным насосом
Таблица. 2 – Оптимальные параметры закрытой системы отопления
Параметр
TORINO 7,5
TORINO 10
TORINO 12,5
TORINO 16
TORINO 20
TORINO 25
TORINO 30
Объем теплоносителя (воды) в системе отопле-
ния, не более, л
120 150 180 240 300 350 400
Объем расширительного бака, не менее, л 8 10 12 14 18 22 25
Рекомендуемая производительность циркуляци-
онного насоса, м3/час
0,7 0,9 1,1 1,4 1,7 2,1 2,6
5.11 В открытой системе отопления горизонтальные участки трубопроводов от расшири-
тельного бачка выполнять с уклоном не менее 5 мм на 1 м в сторону нагревательных
приборов и от нагревательных приборов к котлу.
5.12 После монтажа котла к системе отопления и газопроводу, последние должны быть про-
верены на герметичность.
5.13 Обнаруженные при проверке утечки газа или воды устраните до включения котла.
5.14 После проверки котла и системы отопления на герметичность необходимо проверить
работу автоматических и блокирующих элементов.
Необходимо применять трубы дымоудаления с теплоизоляционным слоем для исклю-
чения замерзания конденсата и образования ледяных закупорок.
5.15 ВНИМАНИЕ! Во избежание образования накипи на внутренних стенках теплообмен-
ника котла, которая приводит к ухудшению теплообмена, снижению КПД, шуму при
работе котла, а также сокращению срока службы и выходу из строя, категорически
запрещается:
• отбирать воду из системы отопления на бытовые нужды;
• эксплуатировать систему отопления с негерметичными соединениями;
• производить заполнение системы отопления неподготовленной водой.
5.16 Качество воды после водоподготовки должно отвечать следующим требованиям СНиП
II-35-76:
• карбонатная жесткость – не более 5 °Ж;
• содержание растворенного кислорода – не более 3 мг/л;
• содержание взвешенных веществ – не более 5 мг/л;
• содержание свободной углекислоты – не допускается;
• показатель Ph – не менее 7.
6. ПОРЯДОК ВКЛЮЧЕНИЯ КОТЛА
ВНИМАНИЕ!
При запуске котла в работу необходимо проверить соответствующие настройки в
соответствии с таблицей 1 и проверить работу аварийных датчиков.
• Проверить наличие тяги в топке котла, для чего поднести полоску бумаги к смотровому
окну на фронтальном листе ГГУ. Бумага должна притягиваться к смотровому окну.
• Открыть газовый кран на газопроводе.
• Установить ручку газового блока в положение «Отключено» (см. рис. 10)
• Повернуть ручку газового блока против часовой стрелки в положение «Розжиг».
• Нажать на ручку до упора и, удерживая ее, произвести 2–3 нажатия на кнопку пьезо-
розжига.
• Допускается розжиг производить спичкой через смотровое окно.
• Проконтролировать наличие пламени на запальнике и через 20…30 сек. отпустить руч-
ку газового блока. Запальник должен работать устойчиво.
• Повернуть ручку газового блока против часовой стрелки на отметку «7» и проконтро-
лировать включение основных горелок. Розжиг должен происходить без хлопка, пламя
должно распространяться по всей поверхности горелочных труб.
• Проверить наличие тяги в топке при работающем котле и отсутствие выхода продуктов
сгорания в помещение через щель стабилизатора тяги.
• Установить желаемую температуру нагрева положением ручки газового блока на от-
метки от
«1» (40 град.) до «7» (90 град.).
ВНИМАНИЕ! Для повторного розжига котла с газовым блоком 630 EUROSIT необ-
ходимо установить ручку в положение «Отключено» (см. рис. 10), а только затем
повернуть ручку газового блока в положение «Розжиг».
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОТЛА
7.1 Уважаемый покупатель котла. В случае выполнения Вами и уполномоченной мон-
тажной организацией требований настоящего руководства по эксплуатации, произво-
дитель гарантирует Вам безопасную работу котла длительное время. Вместе с тем
рекомендуем Вам заключить договор на техническое обслуживание с сервисной орга-
низацией, что позволит Вам эффективно использовать котел с оптимальным расходом
газа на протяжении отопительного сезона.
7.2 Техническое обслуживание и ремонт неисправного котла производится только квали-
фицированными работниками эксплуатационной организации газового хозяйства или
уполномоченными сервисными центрами.
ВНИМАНИЕ! Работы по техническому обслуживанию не являются гарантийными обя-
зательствами производителя и производятся по договору, заключенному с обслужива-
ющей организацией за счет пользователя котла.
Для обеспечения нормальной работы котла необходимо проводить техническое обслу-
живание не реже одного раза в год.
7.3 Перед сезонным пуском котла в работу необходимо проверить жаровые трубы котла
на отсутствие сажи, для чего необходимо выполнить следующие подготовительные
работы:
• отсоединить дымоход от котла;
• снять крышку облицовки;
• снять дымосборник, демонтировать из жаровых труб турбулизаторы;
• осмотреть их на отсутствие сажи, в случае необходимости, прочистить от сажи
трубы;
• произвести монтаж котла и дымохода.
7.4
Проверить состояние блока запальника, для чего необходимо выполнить следующие
работы:
• демонтировать подводящие элементы от газового блока до блока запальной го-
релки (трубку, термопару и провод пьезоэлемента);
• демонтировать блок запальника;
• вынуть и прочистить сопло в блоке запальника;
• прочистить огневую зону на запальной горелке;
• через смотровое окошко и проем блока запальной горелки осмотреть целостность
огневой поверхности основных горелок (при обнаружении разрушений основную
горелку заменить), в случае необходимости прочистить от сажи щели. Огневую
(щелевую) поверхность основной горелки, сопла основных и запальной горелок
рекомендуется прочищать не реже 1 раза в год;
• произвести монтаж блока запальной горелки и подводящих элементов от газового
блока управления до блока запальной горелки.
7.5 Наблюдение за работой котла возлагается на Пользователя, который обязан содер-
жать его в чистоте и исправном состоянии. Соблюдение правил эксплуатации, береж-
ное отношение к котлу позволяет значительно продлить срок его службы.
7.6 Перед началом отопительного сезона проводится проверка и чистка дымохода от
сажи, проверяется отсутствие сажи в дымоотводящей трубе, пыли и мусора под кот-
лом.
7.7 В процессе эксплуатации проверяется заполнение системы отопления теплоносите-
лем по наличию теплоносителя в расширительном баке или, в случае использования
закрытой системы отопления, по манометру системы отопления. При необходимости
производится доливка теплоносителя (подготовленной воды) в расширительный бак
(или через кран подпитки системы отопления).
7.8 Если котел останавливается на длительный срок, то рекомендуется отсоединить его от
дымовой трубы, а в дымовую трубу установить заглушку.
7.9 Раз в три месяца необходимо убирать загрязнения и пыль с наружных поверхностей
влажной тряпкой, из внутреннего объема, сняв крышку облицовки кола – пылесосом.
1. Кнопка включения (открытие
подачи газа на запальную
горелку)
2. Кнопка выключения подачи газа
3. Кнопка пьезорозжига
4. Ручка задания температуры

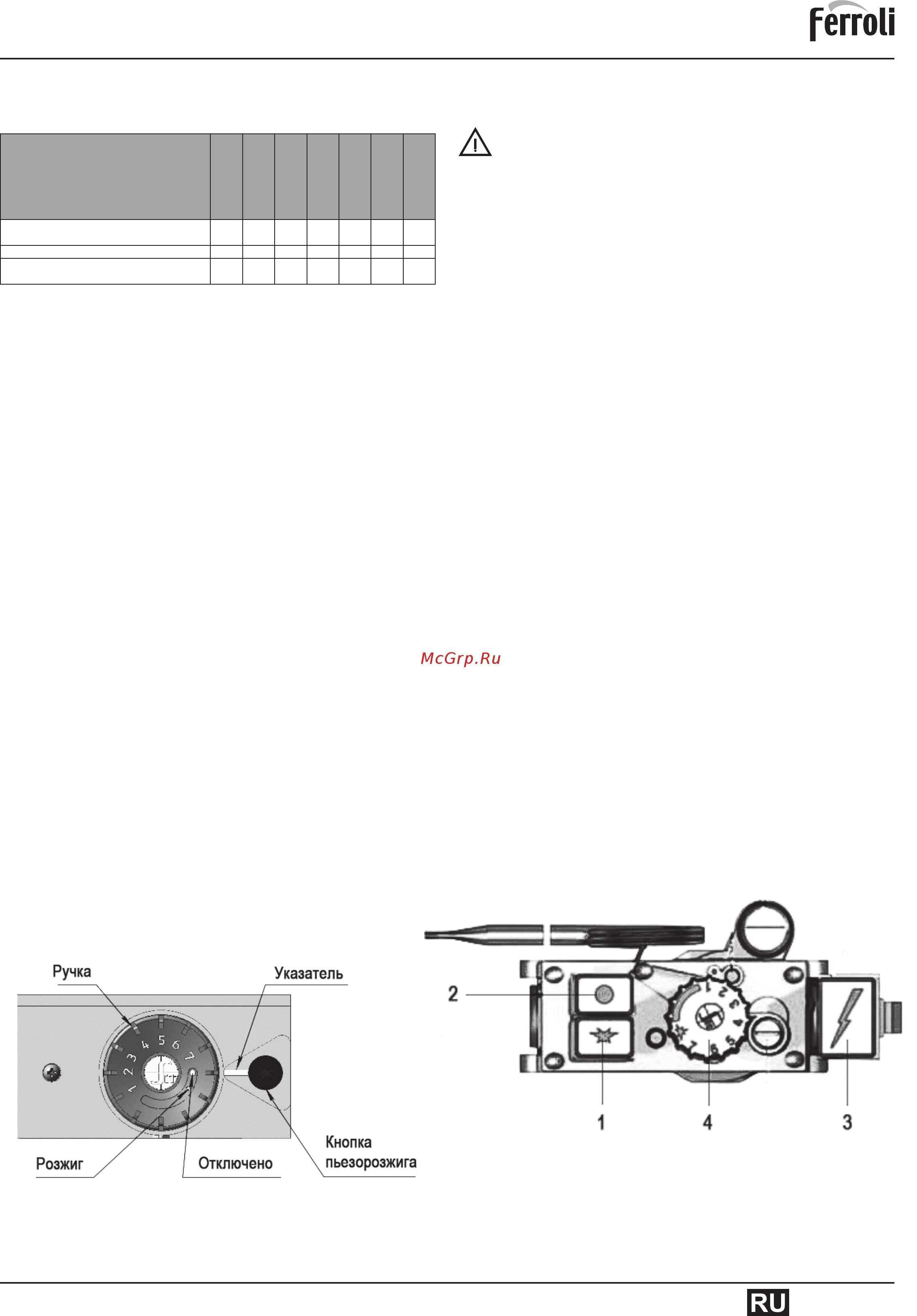

рис. 10 – Элементы управления на газовом блоке управления 630
EUROSIT
рис. 11 – Элементы управления на газовом блоке 710 MINISIT
