10
FORTUNA

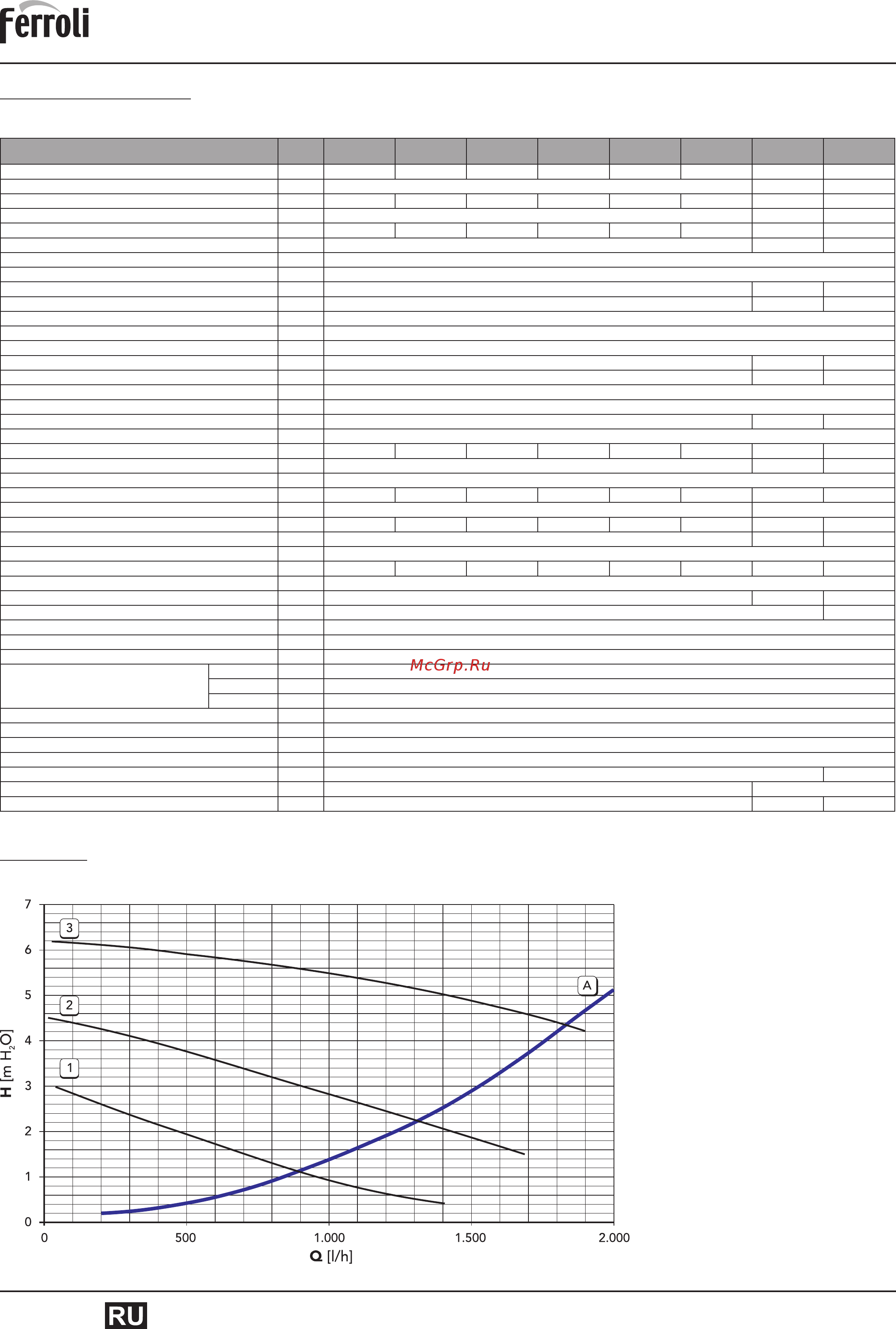

5.3 Таблица технических данных
В правой колонке указано сокращение, используемое на табличке технических данных
Параметр Ед.
изм.
FORTUNA
10
FORTUNA
13
FORTUNA
16
FORTUNA
18
FORTUNA
20
FORTUNA
24
FORTUNA
32
FORTUNA
40
Макс. тепловая мощность кВт 12,3 15,3 18,4 20,0 22,3 26,3 34,7 44,1
Мин. тепловая мощность кВт 9,2 12,8 14,3
КПД Pmax (80–60°С) % 91,5 92,1 92,5 92,8 93,0 93,1 93,0 92,4
КПД при Р = 30% Рmax % 91,1 92,0 90,9
Макс. полезная мощность отопления кВт 10,0 13,0 16,0 18,0 20,0 24,0 32,0 40,0
Мин. полезная мощность отопления кВт 8,3 11,9 13,0
Макс. рабочее давление воды в системе отопления бар 3
Мин. рабочее давление воды в системе отопления бар 0,5
Объем воды в контуре отопления котла л 1,0 1,2 1,5
Объем расширительноrо бака котла л 6 8 10
Давление воздуха в расширительном баке котла бар 1
Диапазон реrулировки температуры отопления °С 30-80
Макс. температура в системе отопления °С 90
Макс. полезная мощность ГВС кВт 24,0 32,0 40,0
Мин. полезная мощность ГВС кВт 8,3 11,9 13,0
Диапазон реrулировки температуры ГВС °С 35-55 (65)
Макс. температура в системе ГВС °С 60 (70)
Производительность системы ГВС (при ΔТ°= З0°С) л/мин 11,3 14,3 17,6
Макс. рабочее давление воды в ГВС бар 8
Расход газа G20 при Pmax м
з
/ч 1,15 1,48 1,86 2,08 2,32 2,73 3,65 4,65
Кол-во/диаметр форсунок горелки G20 шт./мм 12×1,28 15×1,30 21×1,30
Давление подачи газа G20 мбар 13-20
Максимальное давление на горелке газа G20 мбар 3,1 4,3 6,0 7,0 9,0 12,0 13,5 11,0
Минимальное давление на горелке газа G20 мбар 1,5 1,0
Расход газа GЗ0/З1 при Pmax кг/ч 0,84 1,10 1,34 1,50 1,67 2,00 2,65 3,30
Кол-во/диаметр форсунок горелки GЗ0/31 шт./мм 12×0,79 15×0,82 21×0,82
Давление подачи газа GЗ0/31 мбар 37-50
Максимальное давление на горелке газа GЗ0/31 мбар 4,5 8,0 11,0 13,5 16,0 21,0 21,0 20,0
Минимальное давление на горелке газа GЗ0/31 мбар 2,5
Диаметр дымохода котла «С» мм 130 160 –
Диаметр/макс. длина коаксиальн. дымохода котла «F» мм/м 60×100/5 80×125/5
Диаметр/макс. длина раздельн. дымохода котла «F» мм/м 80/80/60
Класс NOx – 3 (<150 мг/кВт×ч)
Температура продуктов сrорания °С 117
Присоединительные размеры отопления дюйм 3/4
ГВС дюйм 1/2
газа дюйм 1/2
Электропитание В/Гц 230/50
Потребляемая злектрическая мощность Вт 110
Класс защиты – IPX5D
высота мм 740
ширина мм 440 500
глубина мм 235 340
Вес пустого котла кг 28,8 36,7 40,3
5.4 Диаграммы
Потери напора циркуляционных насосов
А – потери напора в котле;
1, 2, З – скорость циркуляционного насоса
