FORTUNA

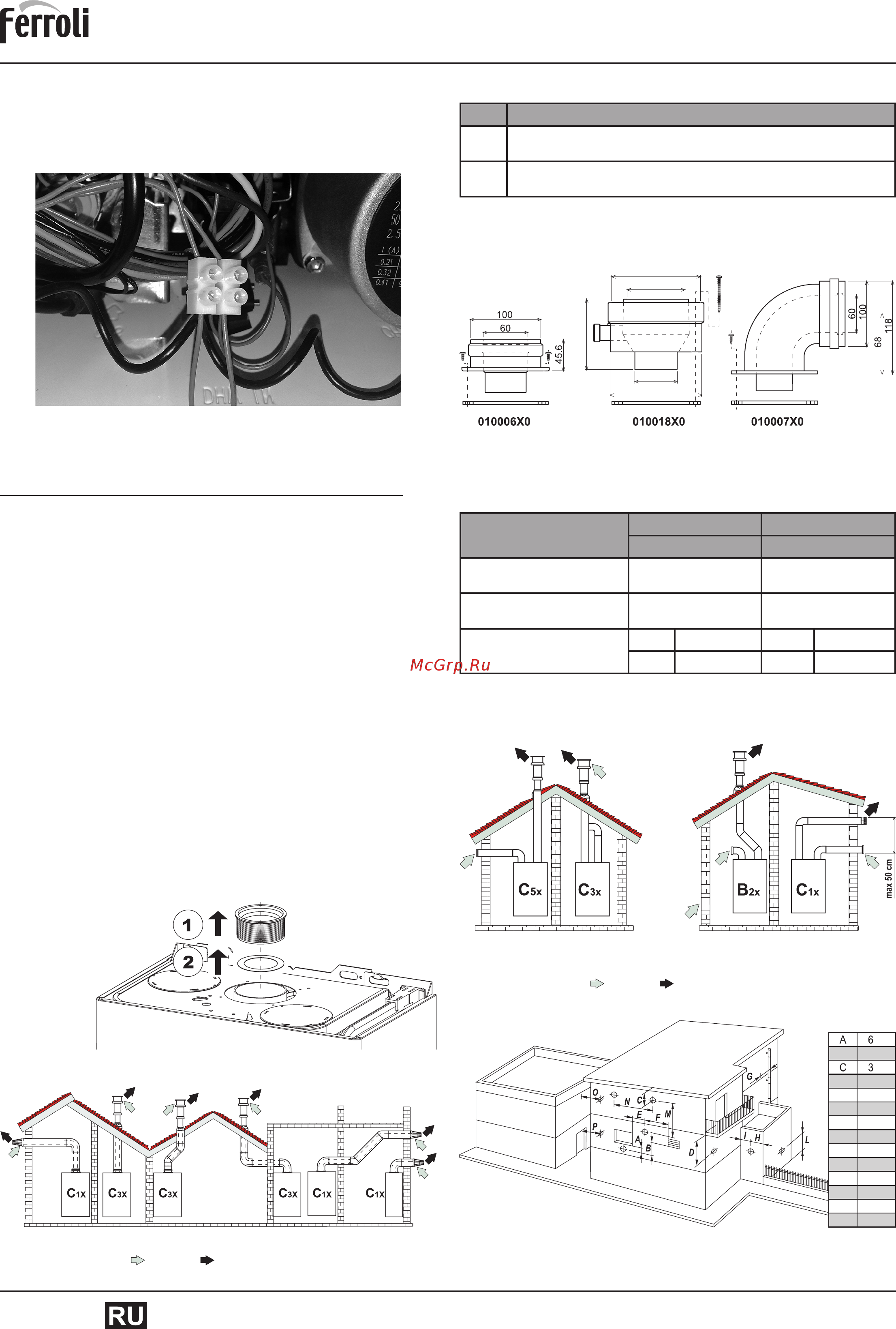

Доступ к электрической клеммной панели
Сняв обшивку котла, можно получить доступ к клеммной колодке подклю-
чения комнатного термостата. По умолчанию на контактах клеммной колодки
установлена перемычка. В случае подключения к котлу комнатного термостата
перемычку необходимо удалить.
Таблица 2. Варианты исполнения
Тип Наименование
C1X Горизонтальные трубы для притока воздуха и удаления дымовых
газов через стену
C3X Вертикальные трубы для притока воздуха и удаления дымовых
газов через крышу
Для коаксиального подсоединения установите на агрегате один из следую
-
щих соединительных элементов.
Рис. 7. Доступ к клеммной колодке
подключения комнатного термостата
3.6 Воздуховоды для притока воздуха/удаления продуктов сгорания
Котел модификации «С» (открытая камера сгорания). Труба присоединения
к дымоходу должна иметь диаметр не меньший, чем диаметр соединительного
патрубка дымохода котла. После патрубка дымохода котла должен идти вер
-
тикальный участок дымохода длиной не менее 0,5 метра. Размеры и монтаж
дымохода и присоединительной трубы должны соответствовать действующим
нормам.
Котел модификации «С» оборудован предохранительным термостатом ды-
мовых газов, блокирующим работу котла в случае плохой тяги или засорения
дымовой трубы. Запрещается вскрывать данное устройство или блокировать
его работу.
Котел модификации «F» (закрытая камера сгорания). Воздухозабор и выход
дымовых газов присоединяются соответственно к системам аспирации и ды-
моудаления, которые должны удовлетворять приведенным ниже требованиям.
Данный аппарат сертифицирован для применения со всеми конфигурациями
воздуховодов Cny, указанными на табличке технических данных. Тем не ме-
нее, возможно, что применение некоторых конфигураций ограничивается или
запрещается местными законами, нормами или правилами. Прежде чем при-
ступать к монтажу, внимательно ознакомьтесь с соответствующими предписа-
ниями и обеспечьте их строгое соблюдение. Кроме того, необходимо соблюдать
действующие правила, касающиеся расположения оголовков воздуховодов на
стене или крыше и минимальных расстояний от окон, стен, других воздуховодов
и т.д. (cм. рис. 11 и табл. 4)
Диафрагмы
Для обеспечения работы котла модификации «F» необходимо выбрать
и установить нужную диафрагму, входящую в поставку агрегата, согласно ука-
заниям, приведенным далее в таблицах. Проверить, что в котле находится ди-
афрагма случае необходимости в ее использовании) и что она правильно
установлена.
Установка диафрагмы
Подсоединение с помощью коаксиальных труб
Рис. 8. Примеры присоединения с помощью коаксиальных труб
– воздух; – дымовые газы
Рис. 9. Начальные элементы для коаксиальных воздуховодов
Таблица 3. Диафрагмы для коаксиальных воздуховодов
Максимально
дoпycтимaя длина
Коаксиальный 60/100 Коаксиальный 80/125
5 м 10 м
Величина уменьшения
на каждое колено с углом 90°
1 м 0,5 м
Величина уменьшения
на каждое колено с углом 45°
0,5 м 0,25 м
Используемая диафрагма 0–2 м Ø43 0–3 м Ø43
2–5 м
Без диафрагмы
3–10 м
Без диафрагмы
Подсоединение с помощью раздельных труб
Ø60
Ø82
Ø130
Ø126
Ø100
00
B6 00
00
D3 00
E4 00
F6 00
G3 00
H3 00
I3 00
L2 500
M1 500
N1 000
O2 000
P3 000
Рис 10. Примеры присоединения с помощью коаксиальных труб
– воздух; – дымовые газы
Рис. 11. Варианты расположения оголовка дымохода
