cod. 3541N250RU - Rev. 05 - 05/2018

2.6 Дымоходы

КОТЛЫ ДОЛЖНЫ УСТАНАВЛИВАТЬСЯ В ПОМЕЩЕНИЯХ, ОТВЕЧАЮЩИХ ОСНОВНЫМ ТРЕБОВАНИЯМ ПО

ВЕНТИЛЯЦИИ. В ПРОТИВНОМ СЛУЧАЕ СУЩЕСТВУЕТ ОПАСНОСТЬ УДУШЬЯ ИЛИ ОТРАВЛЕНИЯ.

ПРОЧИТАЙТЕ ИНСТРУКЦИИ ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ПЕРЕД УСТАНОВКОЙ

АГРЕГАТА.

СОБЛЮДАЙТЕ ТАКЖЕ ПРОЕКТНЫЕ ИНСТРУКЦИИ.

ЕСЛИ ДАВЛЕНИЕ В ДЫМООТВОДАХ ПРЕВЫШАЕТ 200 Па, ИСПОЛЬЗОВАНИЕ ДЫМОВЫХ ТРУБ КЛАССА

«Н1» ЯВЛЯЕТСЯ ОБЯЗАТЕЛЬНЫМ.

Предупреждения

Данный агрегат относится к типу "C", т.е. к котлам с герметичной камерой сгорания и принудительной тягой. Воздухозабор и

выход дымовых газов присоединяются соответственно к системам аспирации и дымоудаления, которые должны

удовлетворять приведенным ниже требованиям. Прежде чем приступать к монтажу, внимательно ознакомьтесь с

соответствующими предписаниями и обеспечьте их строгое соблюдение. Кроме того, необходимо

соблюдать правила,

касающиеся расположения оголовков воздуховодов на стене и/или крыше и минимальных расстояний от окон, стен, других

воздуховодов и т.д.

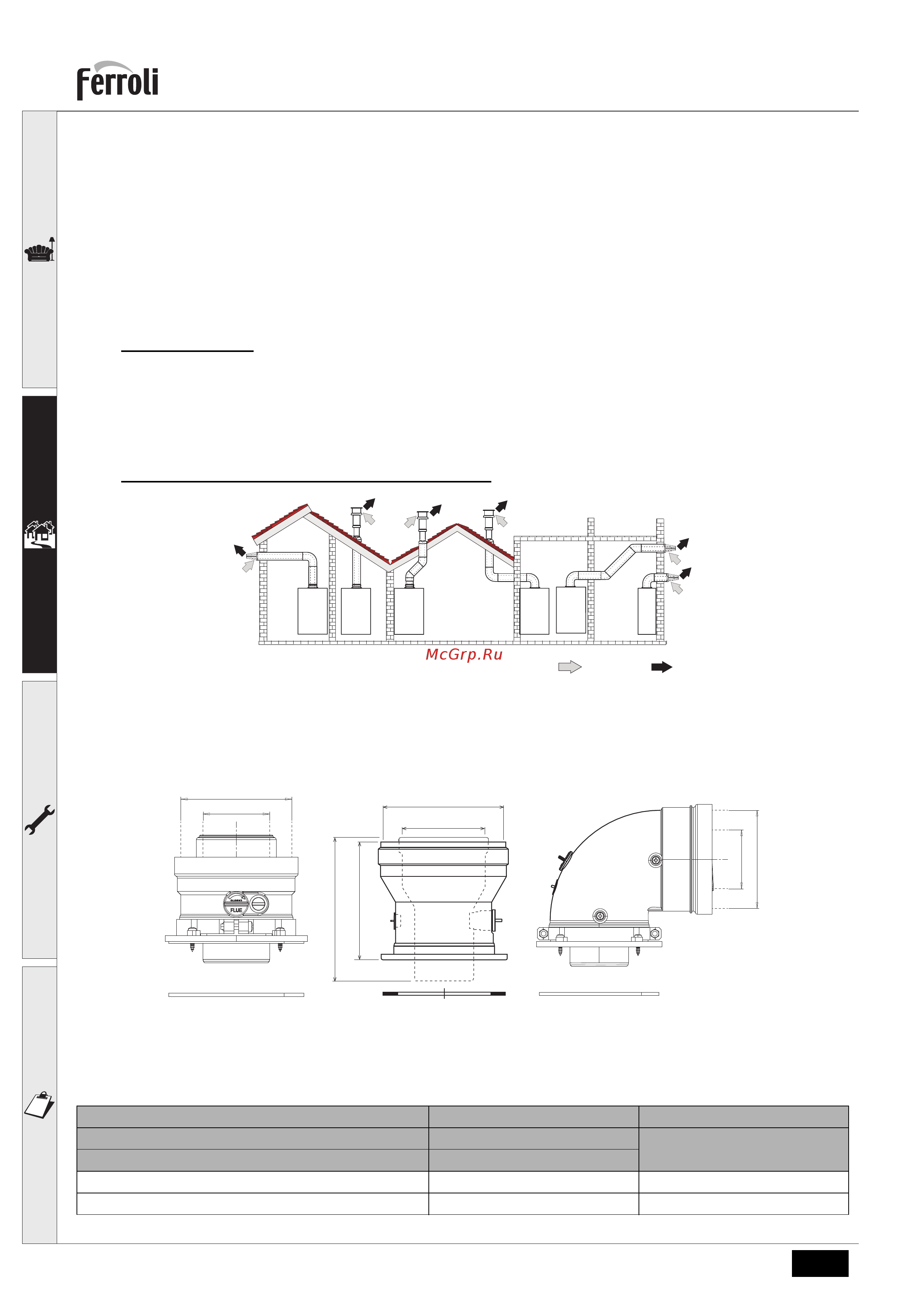

Подсоединение с помощью коаксиальных труб

рис. 21 - Примеры присоединения с помощью коаксиальных труб ( = Воздух / = Дымовые газы)

Для коаксиального подсоединения установите на агрегате одну из следующих принадлежностей. Отверстия в стене следует

выполнять в соответствии с рисунком на обложке. Горизонтальные участки труб для удаления продуктов сгорания должны

иметь небольшой уклон в сторону котла во избежание вытекания образующегося конденсата наружу с

образованием

каплепадения.

рис.22- Исходные принадлежности для коаксиальных воздуховодов

Таблица.3- Максимальная длина коаксиальных трубопроводов

Коаксиальный 60/100 Коаксиальный 80/125

Максимально допустимая длина (по горизонтали) 7 m

28 m

Максимально допустимая длина (по вертикали) 8 m

Коэффициент обжатия для колена с углом 90° 1 м 0,5 м

Коэффициент обжатия для колена с углом 45° 0,5 м 0,25 м

041006X0 041084X0041083X0

Ø 80

Ø 127

120

147

Ø 100

Ø 60

Ø 100
