BLUEHELIX TECH RRT 24 C

18 RU

cod. 3541N250RU - Rev. 05 - 05/2018

Подсоединение к коллективным дымоходам

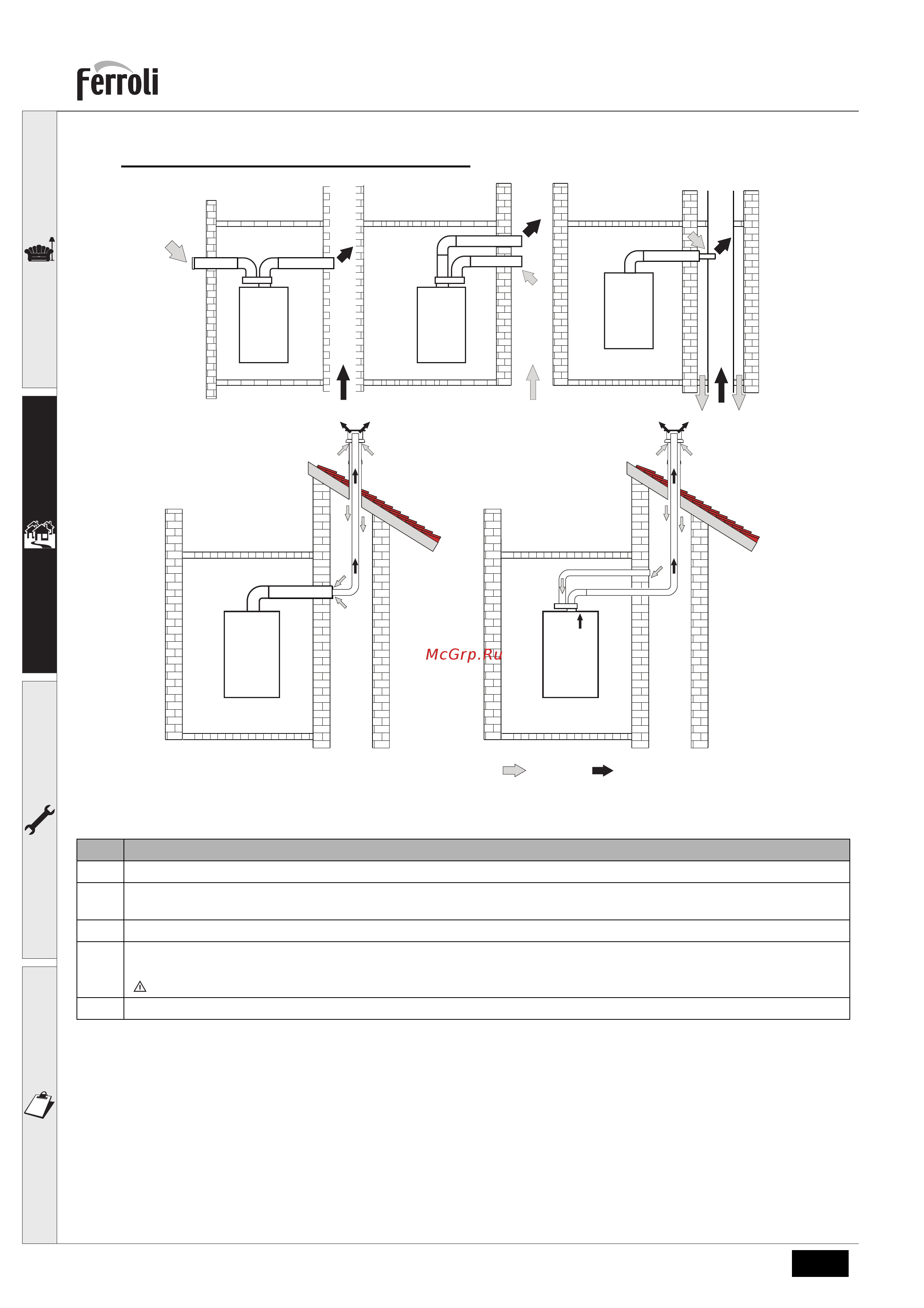

рис. 27- Примеры подсоединения к дымоходам ( = Воздух/ = Дымовые газы)

Таблица.7 - Варианты исполнения

Если требуется подключить котел BLUEHELIX TECH RRT 24 C к коллективному дымоходу или к отдельному дымоходу с

естественной тягой, такие дымоходы должны быть спроектированы профессиональным специалистом при соблюдении

требований действующего законодательства и должны быть предназначены для работы с агрегатами с закрытой камерой

сгорания и вентилятором.

Невозвратный клапан с затвором

Котел

BLUEHELIX TECH RRT 24 C

в стандартном исполнении оснащен невозвратным клапаном с затвором (система против

обратного тока), поэтому его можно подключать к коллективным дымоходам с избыточным давлением,

но только если он

работает на газе G20

Тип Наименование

C2X Забор приточного воздуха и удаление дымовых газов через общий дымоход (всасывание и вывод через одну трубу).

C4X Забор приточного воздуха и удаление дымовых газов через раздельные общие дымоходы, подвергающиеся одинаковым

ветровым воздействиям.

C8X Удаление дымовых газов через отдельный или общий дымоход и забор приточного воздуха через отверстие в стене.

B3X Забор

приточного воздуха из помещения установки аппарата через коаксиальный трубопровод (включающий

дымоотводящую трубу) и удаление дымовых газов через общий дымоход с естественной тягой.

ВНИМАНИЕ - В ПОМЕЩЕНИИ ДОЛЖНА БЫТЬ ПРЕДУСМОТРЕНА ЭФФЕКТИВНАЯ СИСТЕМА ВЕНТИЛЯЦИИ

C93 Удаление дымовых газов с вертикальной трубой и забор приточного воздуха через существующий дымоход.

C8X C2X

C4X

C93C93
