BLUEHELIX TECH RRT 24 C

15RU

cod. 3541N250RU - Rev. 05 - 05/2018

Подсоединение с помощью раздельных труб

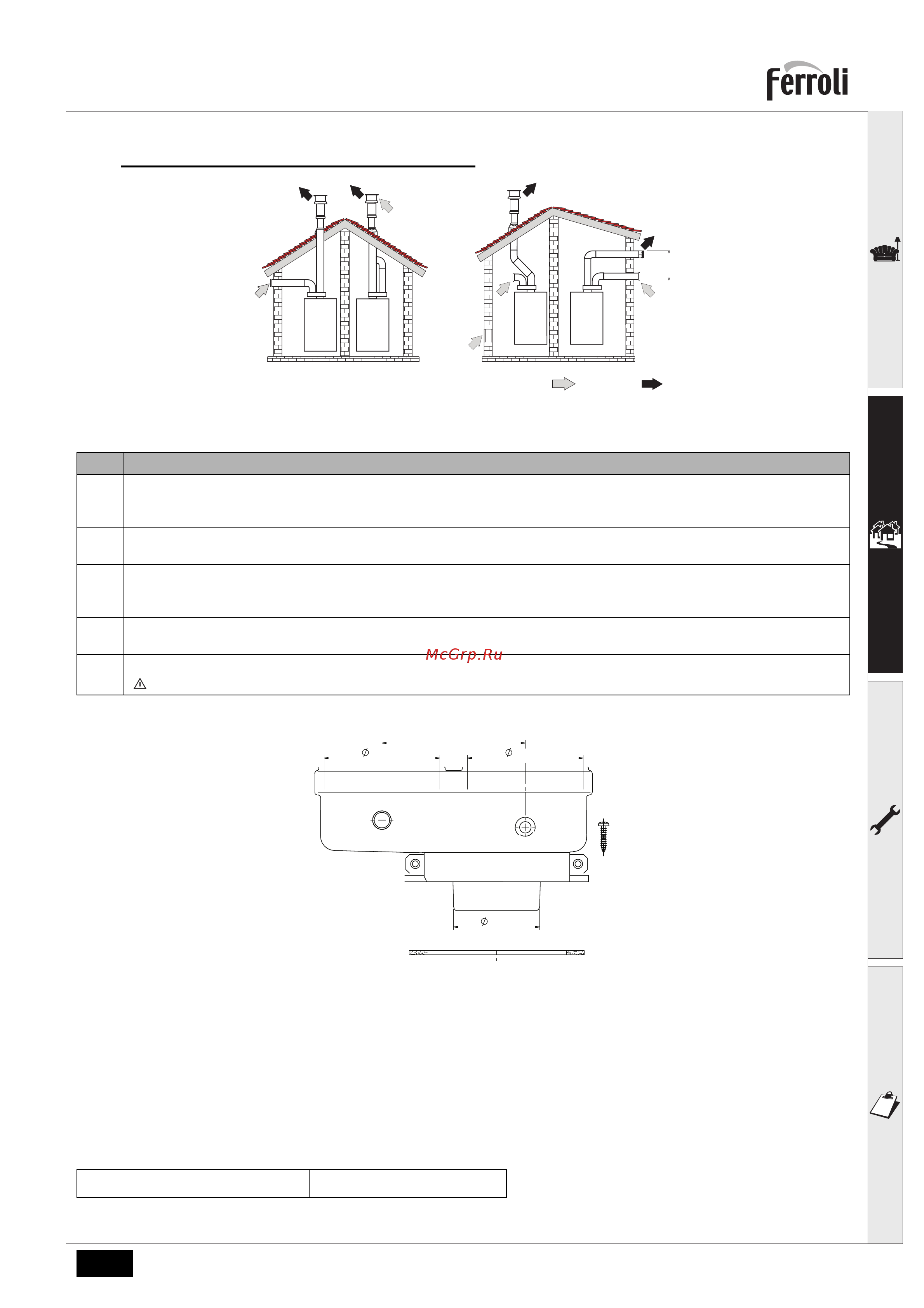

рис. 23- Примеры подсоединения с помощью раздельных труб ( = Воздух/ = Дымовые газы)

Таблица.4 - Варианты исполнения

Для подсоединения с помощью раздельных труб установите на агрегате следующий соединительный элемент:

рис. 24- Исходная принадлежность для раздельных труб

Перед выполнением монтажа убедитесь в отсутствии превышения максимально допустимой длины дымоходов с помощью

простого расчета:

1. Окончательно определите схему прокладки раздвоенных дымоходов, включая принадлежности и выпускные оголовки.

2. В соответствии с таблица 6 определите потери в

экв

(эквивалентных метрах) на каждом компоненте в зависимости от

его расположения.

3. Проверьте, чтобы общая сумма потерь была меньше или равна максимально допустимой длине, указанной в таблица 5.

Таблица.5- Максимальная длина раздельных трубопроводов

Тип Наименование

C1X Горизонтальные трубы для притока воздуха и удаления дымовых газов через стену. Оголовки для удаления дымовых

газов и притока воздуха должны быть коаксиального типа или установлены на небольшом расстоянии друг от друга (не

более 50 см), чтобы они подвергались одинаковым ветровым воздействиям.

C3X Вертикальные трубы для притока воздуха и удаления дымовых газов

через крышу. Оголовки для удаления дымовых

газов и притока воздуха как для типа C12

C5X Горизонтальные или вертикальные трубы для удаления дымовых газов и притока воздуха с оголовками,

расположенными в местах с разным давлением. Отверстия для удаления дымовых газов и притока воздуха не должны

находиться на противоположных стенах.

C6X Отдельные системы притока воздуха

и удаления дымовых газов, выполненные из труб одобренного типа (согласно

стандарту EN 1856/1)

B2X Забор приточного воздуха из помещения, где установлен аппарат, и удаление дымовых газов через стену или крышу.

ВНИМАНИЕ - В ПОМЕЩЕНИИ ДОЛЖНА БЫТЬ ПРЕДУСМОТРЕНА ЭФФЕКТИВНАЯ СИСТЕМА ВЕНТИЛЯЦИИ

Максимально допустимая длина

80 м

экв

C5x

B2x

C1x

max 50 cm

100
