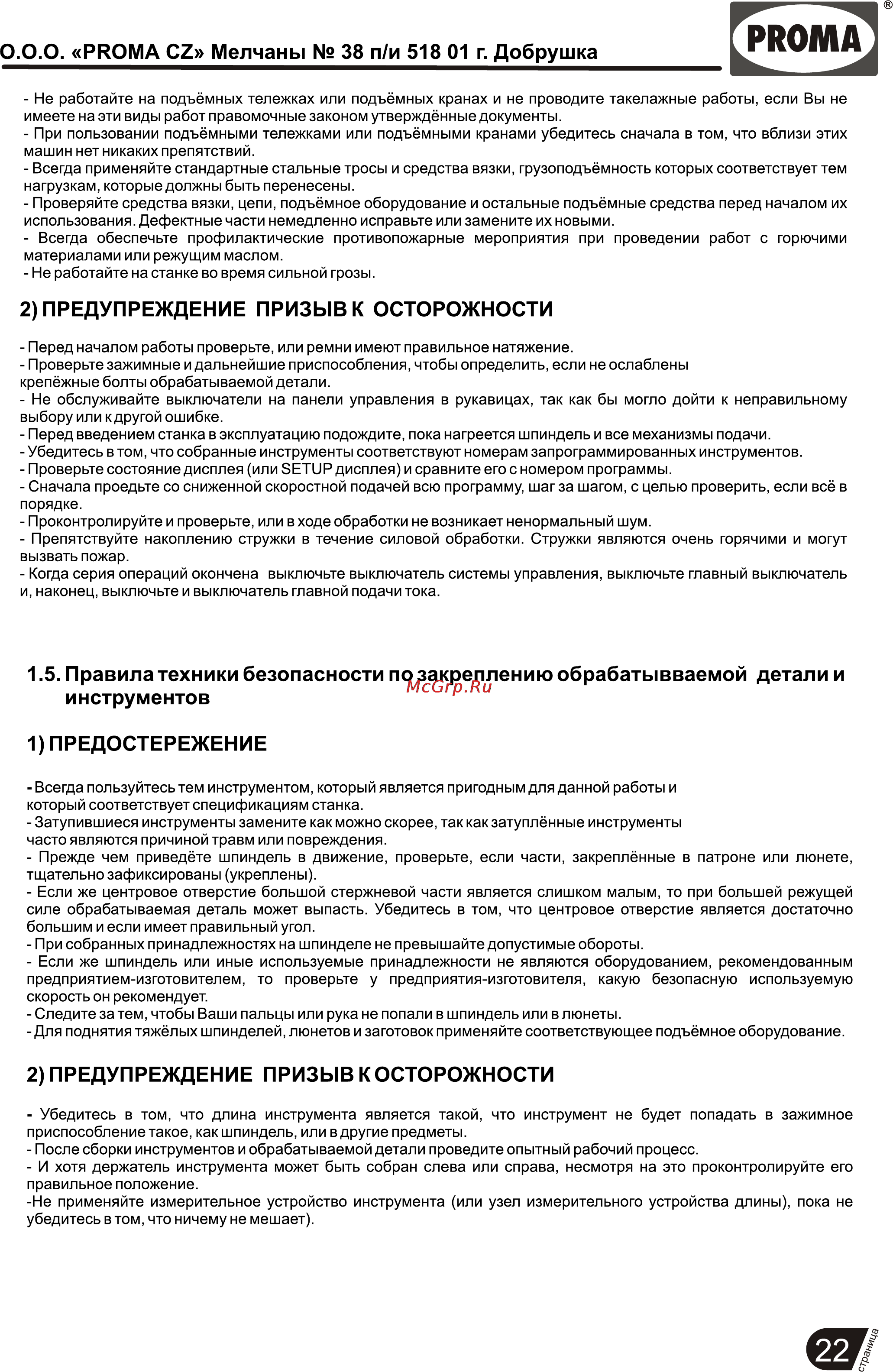

0 0 0 PROMA CZ Мелчаны 38 п и 518 01 г Добрушка Не работайте на подъёмных тележках или подъёмных кранах и не проводите такелажные работы если Вы не имеете на эти виды работ правомочные законом утверждённые документы При пользовании подъёмными тележками или подъёмными кранами убедитесь сначала в том что вблизи этих машин нет никаких препятствий Всегда применяйте стандартные стальные тросы и средства вязки грузоподъёмность которых соответствует тем нагрузкам которые должны быть перенесены Проверяйте средства вязки цепи подъёмное оборудование и остальные подъёмные средства перед началом их использования Дефектные части немедленно исправьте или замените их новыми Всегда обеспечьте профилактические противопожарные мероприятия при проведении работ с горючими материалами или режущим маслом Не работайте на станке во время сильной грозы 2 ПРЕДУПРЕЖДЕНИЕ ПРИЗЫВ К ОСТОРОЖНОСТИ Перед началом работы проверьте или ремни имеют правильное натяжение Проверьте зажимные и дальнейшие приспособления чтобы определить если не ослаблены крепёжные болты обрабатываемой детали Не обслуживайте выключатели на панели управления в рукавицах так как бы могло дойти к неправильному выбору или к другой ошибке Перед введением станка в эксплуатацию подождите пока нагреется шпиндель и все механизмы подачи Убедитесь в том что собранные инструменты соответствуют номерам запрограммированных инструментов Проверьте состояние дисплея или SETUP дисплея и сравните его с номером программы Сначала проедьте со сниженной скоростной подачей всю программу шаг за шагом с целью проверить если всё в порядке Проконтролируйте и проверьте или входе обработки не возникает ненормальный шум Препятствуйте накоплению стружки в течение силовой обработки Стружки являются очень горячими и могут вызвать пожар Когда серия операций окончена выключьте выключатель системы управления выключьте главный выключатель и наконец выключьте и выключатель главной подачи тока 1 5 Правила техники безопасности по закреплению обрабатывваемой детали и инструментов 1 ПРЕДОСТЕРЕЖЕНИЕ Всегда пользуйтесь тем инструментом который является пригодным для данной работы и который соответствует спецификациям станка Затупившиеся инструменты замените как можно скорее так какзатуплённые инструменты часто являются причиной травм или повреждения Прежде чем приведёте шпиндель в движение проверьте если части закреплённые в патроне или люнете тщательно зафиксированы укреплены Если же центровое отверстие большой стержневой части является слишком малым то при большей режущей силе обрабатываемая деталь может выпасть Убедитесь в том что центровое отверстие является достаточно большим и если имеет правильный угол При собранных принадлежностях на шпинделе не превышайте допустимые обороты Если же шпиндель или иные используемые принадлежности не являются оборудованием рекомендованным предприятием изготовителем то проверьте у предприятия изготовителя какую безопасную используемую скорость он рекомендует Следите за тем чтобы Ваши пальцы или рука не попали в шпиндель или в люнеты Для поднятия тяжёлых шпинделей люнетов и заготовок применяйте соответствующее подъёмное оборудование 2 ПРЕДУПРЕЖДЕНИЕ ПРИЗЫВ К ОСТОРОЖНОСТИ Убедитесь в том что длина инструмента является такой что инструмент не будет попадать в зажимное приспособление такое как шпиндель или в другие предметы После сборки инструментов и обрабатываемой детали проведите опытный рабочий процесс И хотя держатель инструмента может быть собран слева или справа несмотря на это проконтролируйте его правильное положение Не применяйте измерительное устройство инструмента или узел измерительного устройства длины пока не убедитесь в том что ничему не мешает
